【求助】划痕检测

划痕检测遇到问题，用动态阈值不能把划痕跟边界的圆分割开
大佬们帮忙看看~

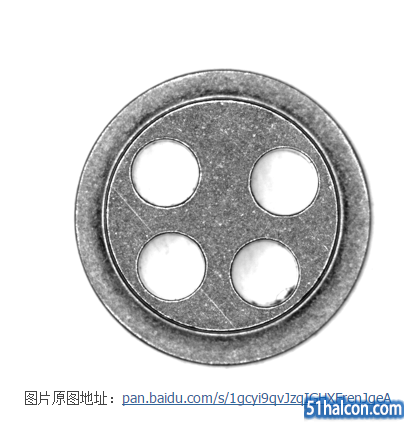

划痕图片

第一张图片勉强能检测出划痕，应用到其他图片检测不出，大神们有没有好办法分享一下，学习一下~

原图地址：pan.baidu.com/s/1gcyi9qvJzqIGHXFrenJqeA

{:6_192:}

1. *读取图像

2. read_image (Image1, 'C:/Users/Administrator/Desktop/划痕图片/1.bmp')

3.

4. *二值化并找到感兴趣区域

5. threshold (Image1, Regions, 6, 253)

6. opening_circle (Regions, RegionOpening, 2)

7. fill_up (RegionOpening, ROI)

8.

9. *图像预处理

10. median_image (Image1, ImageMedian, 'circle', 2, 'mirrored')

11. dyn_threshold (Image1, ImageMedian, RegionDynThresh, 10, 'light')

12.

13. *裂缝分割

14. connection (RegionDynThresh, ConnectedRegions)

15. intersection (ConnectedRegions, ROI, RegionIntersection)

16. connection (RegionIntersection, ConnectedRegions2)

17. select_shape (ConnectedRegions2, SelectedRegions, ['area','circularity','width'], 'and', [72.13,0.0416,1], [775,0.0481,55.25])

18. union1 (SelectedRegions, RegionUnion)

19. connection (RegionUnion, ConnectedRegions1)

20. select_shape (ConnectedRegions1, SelectedRegions2, 'area', 'and', 139.37, 223)

21.

22. *显示原图

23. dev_display (Image1)

24. dev_set_draw ('margin')

25. dev_set_color ('red')

26. union1 (SelectedRegions2, RegionUnion1)

27.

28. *显示划痕

29. dev_display (RegionUnion1)

复制代码

WeyCharry 发表于 2018-10-24 18:00
第一张图片勉强能检测出划痕，应用到其他图片检测不出，大神们有没有好办法分享一下，学习一下~

原图地址 ...

直接上深度学习，缺陷受到参数和认定的影响，不同打光影响太大，调不好的！

程序细节处理比较粗，楼主这4张图片还是可以检测的，不知道更多图片的通用性怎么样，细节做的更好一些，对内盘面上除去4个空白圆区域剩下的区域进行处理，可能通用效果会好很多

1. read_image (Image1, 'F:/资料--机器视觉综合/脏污检测图片/51Halcon划痕检测2/1.bmp')

2. threshold (Image1, Regions, 60, 160)

3. connection (Regions, ConnectedRegions1)

4. select_shape (ConnectedRegions1, SelectedRegions, 'outer_radius', 'and', 195, 210)

5. fill_up_shape (SelectedRegions, RegionFillUp, 'area', 1, 100)

6. opening_circle (RegionFillUp, RegionOpening, 5.5)

7. closing_circle (RegionOpening, RegionClosing, 6.5)

8. erosion_circle (RegionClosing, RegionErosion, 7.5)

9. change_domain (Image1, RegionErosion, ImageNew)

10. gray_dilation_rect (ImageNew, ImageMax, 5, 5)

11. gray_erosion_rect (ImageMax, ImageMin, 3, 3)

12. median_image (ImageMin, ImageMedian, 'circle', 3.5, 'mirrored')

13. gray_opening_rect (ImageNew, ImageOpening, 11, 11)

14. dyn_threshold (ImageMin, ImageOpening, RegionDynThresh, 90, 'light')

15. connection (RegionDynThresh, ConnectedRegions)

16. select_shape (ConnectedRegions, SelectedRegions1, 'area', 'and', 300, 99999)

复制代码

mediation 发表于 2018-10-25 16:13
程序细节处理比较粗，楼主这4张图片还是可以检测的，不知道更多图片的通用性怎么样，细节做的更好一些，对 ...

{:6_207:}非常感谢大神的解答~学习了~

绝地武士 发表于 2018-10-25 14:06
直接上深度学习，缺陷受到参数和认定的影响，不同打光影响太大，调不好的！ ...

{:1_313:}{:1_313:}谢谢大神指导~

mediation 发表于 2018-10-25 16:13
程序细节处理比较粗，楼主这4张图片还是可以检测的，不知道更多图片的通用性怎么样，细节做的更好一些，对 ...

老哥，这个Change_domain和reduce_domain好像没啥区别的

波士华 发表于 2018-10-30 10:57
老哥，这个Change_domain和reduce_domain好像没啥区别的

感觉区别不大吧，我一般都是用change_domain比较多

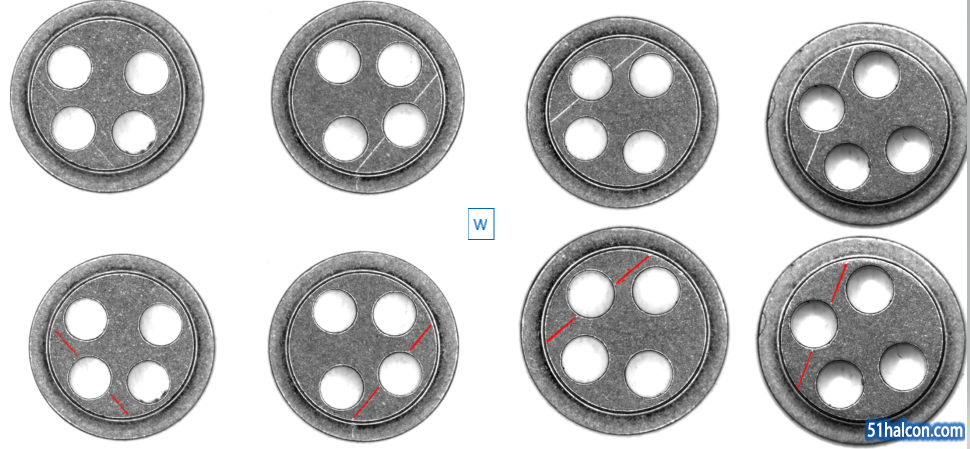

结果如图，提供的所有图片都可以检测来，思路就是确认ROI，再进行模型检测。{:1_326:}

Joe 发表于 2019-1-6 16:38
**** 作者被禁止或删除 内容自动屏蔽 ****

请教这种是怎样识别出来的，能提供程序参考一下吗
