判断影像中存在RJ45网路线

goodguychung · 发表于 2022-4-16 08:42:31

本帖最后由 goodguychung 于 2022-4-16 08:49 编辑

请问各位大神，在这类复杂环境干扰情况。
要怎么确认白色的RJ45网路线，存在于影像中?
网路线的背景会在白色的纸上(可能有黑色文字)。

试过find_local_deformable_model。
但因为网路线的可能出现不同的角度，遮蔽特征。偶而会找失败或找不到(或计算过久)。
目前想朝向颜色的方法来判断(针对白纸上是否存在白色网路线的的颜色)。
不知有无HALCON关键的FUNCTION可以建议?

须找出白色的网路线存在

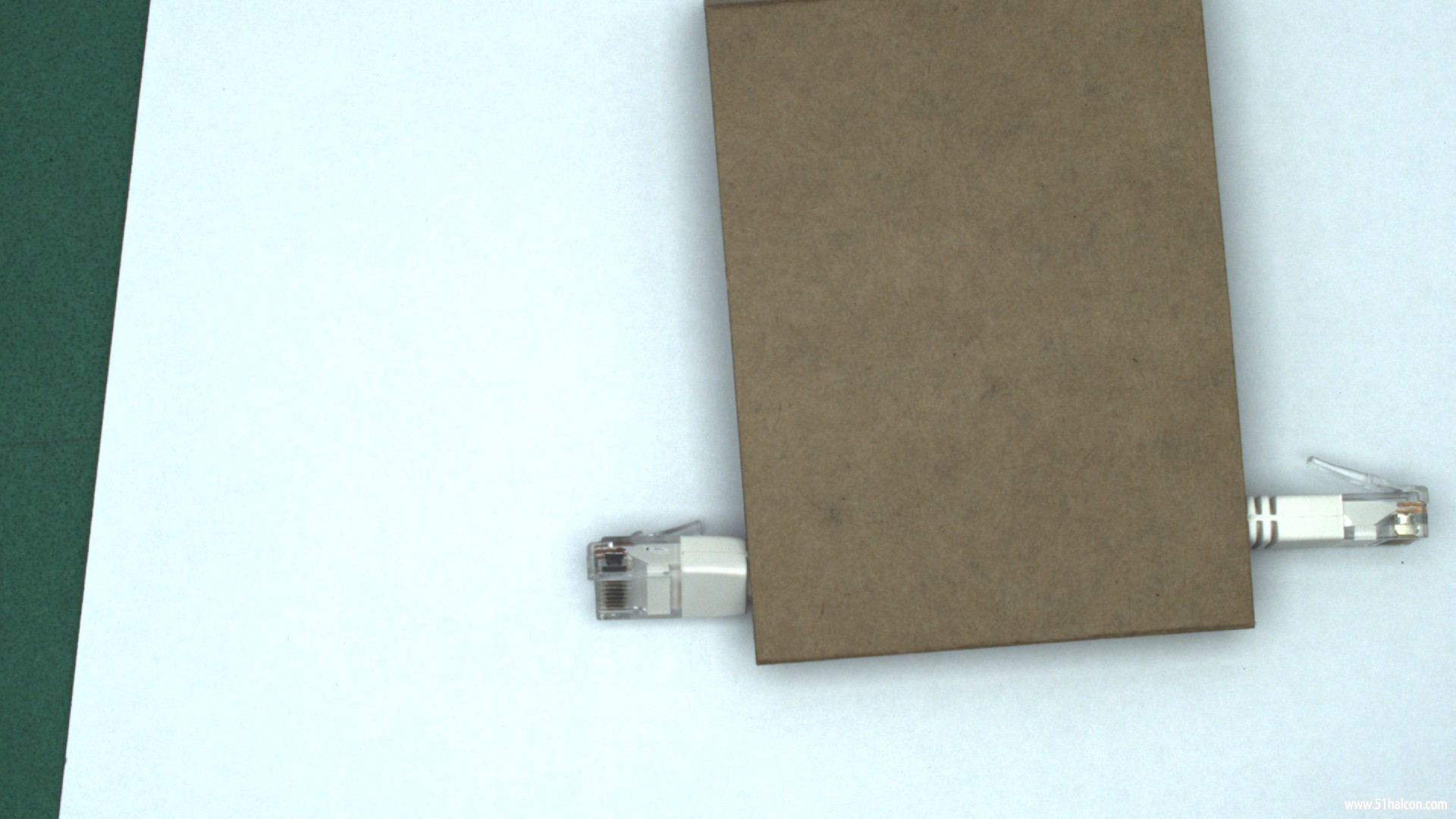

可能的状况1

可能的状况2

可能的状况3

可能的状况4

az_noodle · 发表于 2022-4-16 22:11:22

感觉可以创建模型，把这个RJ45网线头的4个方向的样子区域写入模型中，然后依据这个模型依据仿射变换基点所有角度去找应该没问题吧
使用算子create_shape_model，write_shape_model，read_shape_model，find_shape_model等，以上建议，没有实践过，应该可行

新手学习中，仅供参考{:6_208:}

goodguychung · 发表于 2022-4-18 08:06:15

az_noodle 发表于 2022-4-16 22:11
感觉可以创建模型，把这个RJ45网线头的4个方向的样子区域写入模型中，然后依据这个模型依据仿射变换基点所 ...

rotate、scale、socre等参数的范围会大大影响速度(可能数十秒钟)。又要建立数个model，实在不是个好方法
