很简单的图片，用模板识别却识别不出来

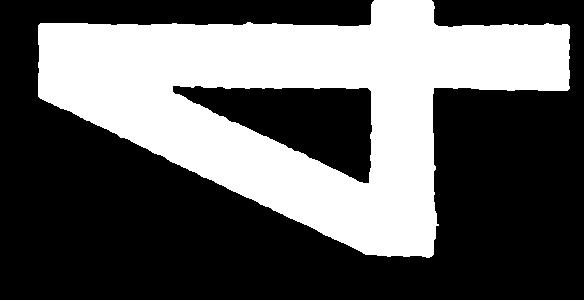

图一

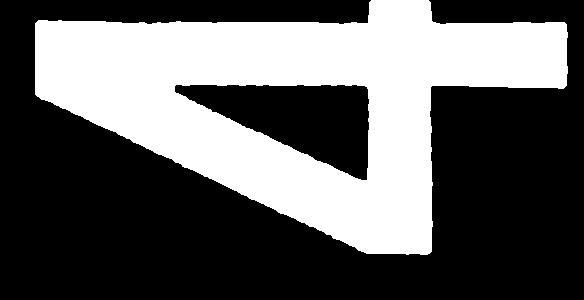

图二

以上两张图像，按理说用任意一张create_scaled_shape_model(ImageReduced, 5, rad(-45), rad(90), 'auto', 0.8, 1.0, 'auto', 'none', 'ignore_global_polarity', 40, 10, ModelID)的方法建模，然后用find_scaled_shape_model (ImageReducedSearch, ModelID, rad(-45), rad(90), 0.8, 1.0, 0.5, 0, 0.5, 'least_squares', 5, 0.8, Row, Column, Angle, Scale, Score)的方法匹配应该能很轻松匹配到才是， 但是实际效果却让人大跌眼镜。 各位高手有何建议，谢谢

Test.7z (14.47 KB, 下载次数: 21)

2024-1-6 12:56 上传

点击文件名下载附件

试试不在图像边缘创建异步模板看看，我这边测试正常。

Criss 发表于 2024-1-6 12:57
试试不在图像边缘创建异步模板看看，我这边测试正常。

图像边缘创建异步模板？ 哪里可以找到这方面资料， 我以前听都没听说过

1. read_image (Image1, 'C:/Users/Administrator/Desktop/2.jpg')

2. gen_rectangle1 (ROI_0, -16.8546, 17.4016, 270.568, 582.052)

3. reduce_domain (Image1, ROI_0, ImageReduced)

4. create_scaled_shape_model(ImageReduced, 5, rad(-45), rad(90), 'auto', 0.8, 1.0, 'auto', 'none', 'ignore_global_polarity', 40, 10, ModelID)

5. find_scaled_shape_model (Image1, ModelID, rad(-45), rad(90), 0.8, 1.0, 0.5, 0, 0.5, 'least_squares', 5, 0.8, Row, Column, Angle, Scale, Score)

6. dev_display_shape_matching_results (ModelID, 'red', Row, Column, Angle, 1, 1, 0)

7. read_image (Image, 'C:/Users/Administrator/Desktop/1.jpg')

8. find_scaled_shape_model (Image, ModelID, rad(-45), rad(90), 0.8, 1.0, 0.5, 0, 0.5, 'least_squares', 5, 0.8, Row, Column, Angle, Scale, Score)

9. dev_display_shape_matching_results (ModelID, 'red', Row, Column, Angle, 1, 1, 0)

10. set_system ('border_shape_models', 'true')

11. find_scaled_shape_model (Image, ModelID, rad(-45), rad(90), 0.8, 1.0, 0.5, 0, 0.5, 'least_squares', 5, 0.8, Row, Column, Angle, Scale, Score)

12. dev_display_shape_matching_results (ModelID, 'red', Row, Column, Angle, 1, 1, 0)

复制代码

测试了都没问题，关键代码set_system ('border_shape_models', 'true')，具体请查阅算子含义

halcon2016 发表于 2024-1-8 09:12
测试了都没问题，关键代码set_system ('border_shape_models', 'true')，具体请查阅算子含义
...

完美， 太谢谢了
