太阳能电池片断栅检查

HE--- 发表于 2023-7-20 08:47

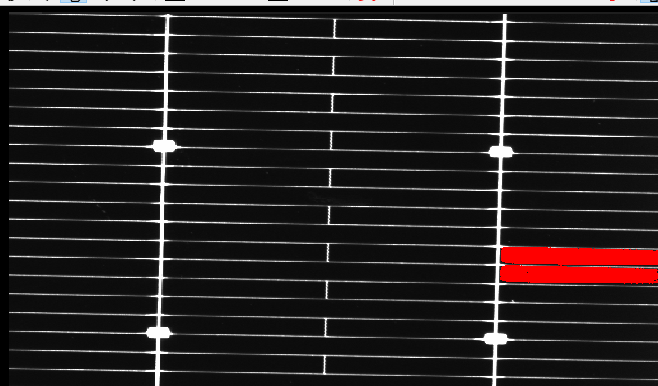

填充方格，判断高度最简单。

这个方法可以检测横向的栅线断开，但是纵向的栅线断开的话就检不出来了

rgb1_to_gray (Image1, GrayImage)
threshold (GrayImage, Region, 10, 20)
connection (Region, ConnectedRegions)
select_shape (ConnectedRegions, SelectedRegions, 'height', 'and', 60, 100)

214a 发表于 2023-7-21 10:42
rgb1_to_gray (Image1, GrayImage)
threshold (GrayImage, Region, 10, 20)
connection (Region, Connected ...

您好，谢谢您的解答，假如纵向方向的断开这种方法似乎不适用了，您有什么好办法吗？

invoker1992 发表于 2023-7-21 10:57
您好，谢谢您的解答，假如纵向方向的断开这种方法似乎不适用了，您有什么好办法吗？ ...

有图片吗

深度学习

向大佬学习

invoker1992 发表于 2023-7-21 08:39
谢谢您的解答，这种方法我试了下有效果，但是最外边的栅线断开的话这种方法不适用，最外边的栅线有什么好 ...

方法一：如果产品边缘距离图像边缘还有一定距离，找产品最小外接矩形→膨胀处理→reduce_domain→内外栅线一起处理
方法二：找产品最小外接矩形→最小外接矩形膨胀处理→最小外接矩形腐蚀处理→两者做差分，提取产品外轮廓栅线，外轮廓栅线做单独处理

214a 发表于 2023-7-21 14:04
有图片吗

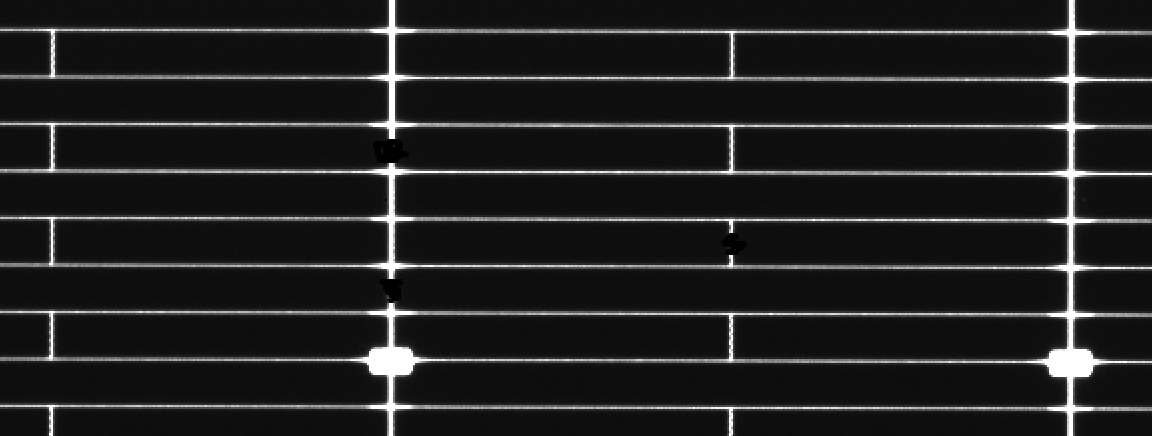

我用画图软件模拟了纵向栅线断栅，请您看一下。

找一个合适的特征，进行筛选就行了

1. * read_image (Image1, 'G:/halcon缺陷检测/1. Blob+差分/太阳能电池片断栅检查/横向断栅.png')

2. read_image (Image1, 'G:/halcon缺陷检测/1. Blob+差分/太阳能电池片断栅检查/纵向断栅.png')

3. rgb1_to_gray (Image1, GrayImage)

4.

5. invert_image (GrayImage, ImageInvert)

6.

7. threshold (ImageInvert, Region, 230, 255)

8. connection (Region, ConnectedRegions)

9. closing_rectangle1 (ConnectedRegions, RegionClosing, 5, 5)

10.

11. connection (RegionClosing, ConnectedRegions1)

12.

13. * 横线断栅

14. select_shape (ConnectedRegions1, SelectedRegions, ['height', 'area'], 'and', [60, 20000], [99999, 99999])

15. * 竖线断栅

16. select_shape (ConnectedRegions1, SelectedRegions1, ['inner_height', 'area'], 'and', [20, 25000], [35, 99999])

17.

18.

19. dev_display (Image1)

20. dev_display (SelectedRegions)

21. dev_display (SelectedRegions1)


复制代码

东风来喽 发表于 2023-7-28 14:30
找一个合适的特征，进行筛选就行了

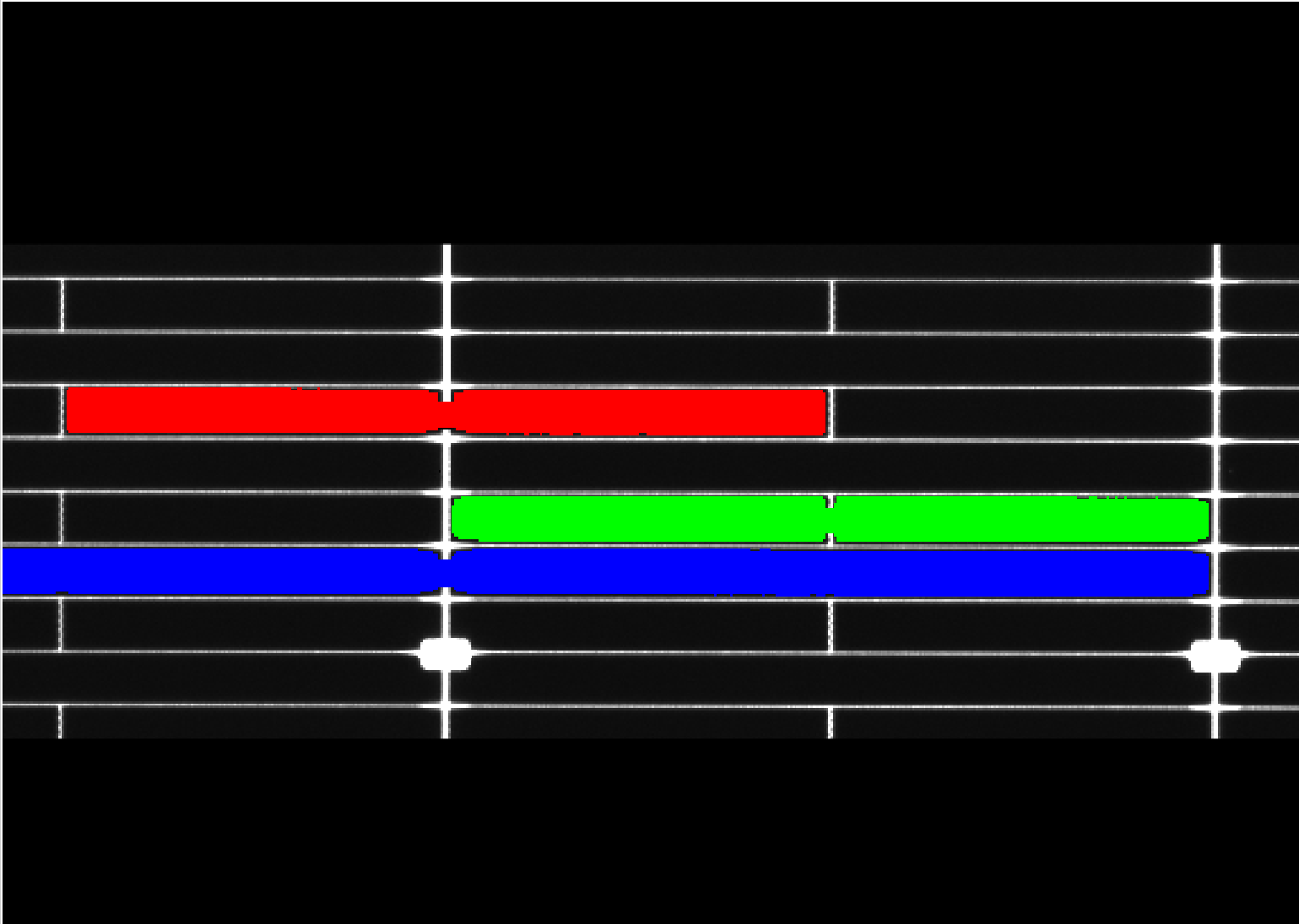

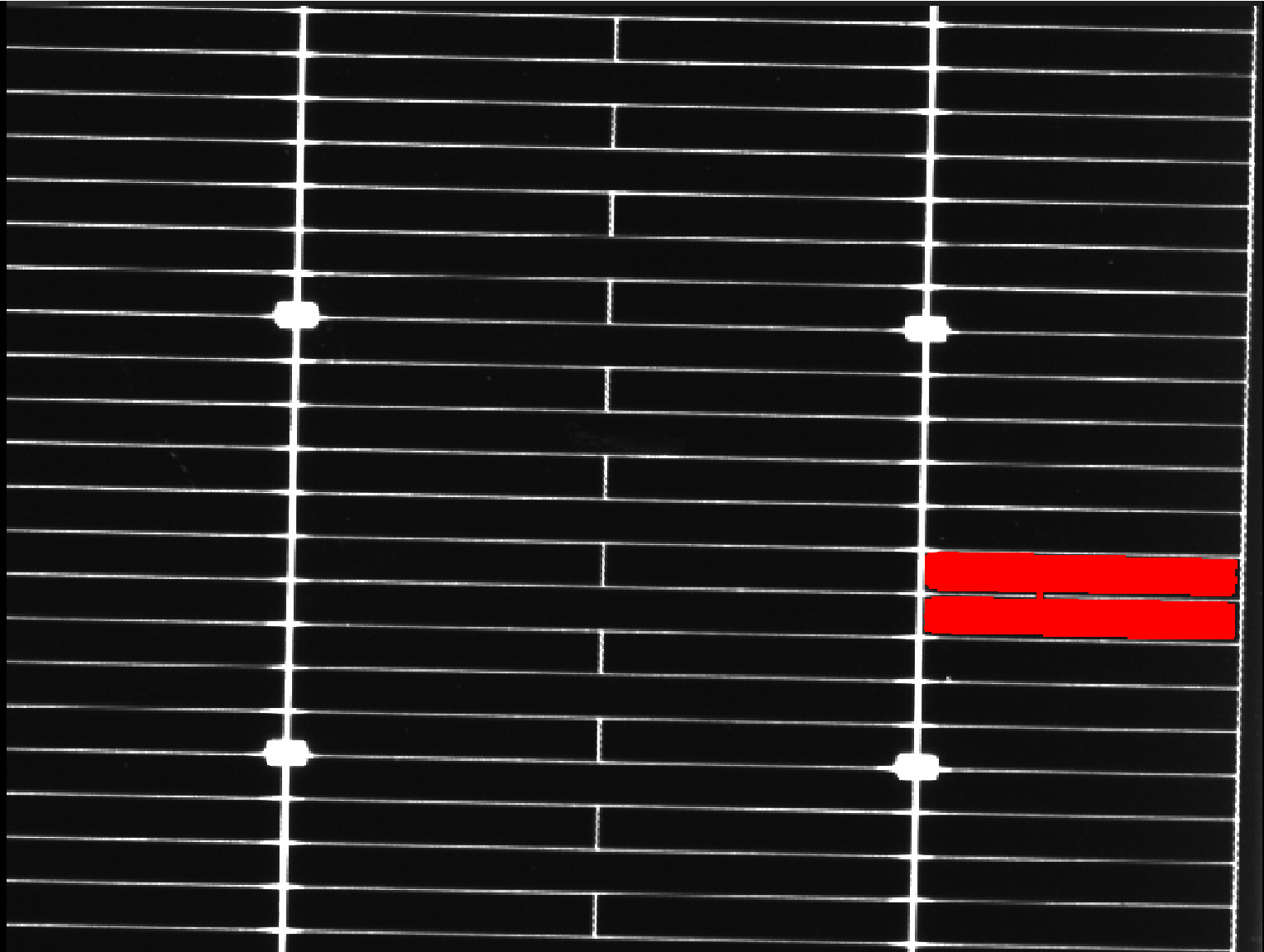

这是结果图
