求检测图中的外圆

求检测如图的外圆，或者提供个解决思路也可以的，谢谢····

原图

检测区域

卡尺工具，然后拟合圆

丶初吻给了奶嘴 发表于 2015-7-23 08:16
卡尺工具，然后拟合圆

我用了鸟叔出的圆拟合算子试了，效果很好，然后我打算把得到的结果进行仿射变换在另外一张图拟合的时候发现误差很大，因为变换的是像素点。

stefanie 发表于 2015-7-23 09:46
我用了鸟叔出的圆拟合算子试了，效果很好，然后我打算把得到的结果进行仿射变换在另外一张图拟合的时候发 ...

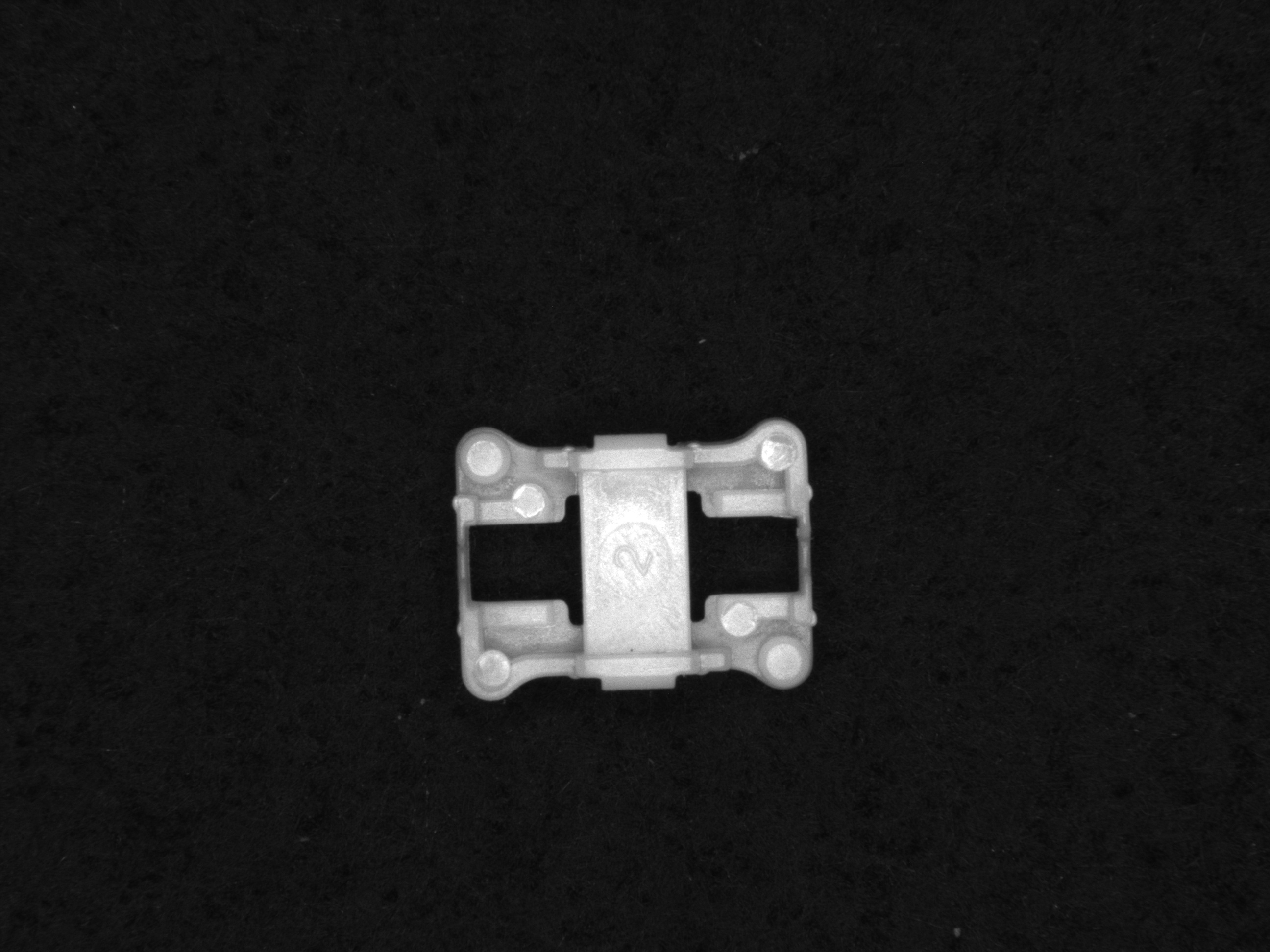

这是原图，一楼的只是截图

打光为先！！

loveqsziit 发表于 2015-10-14 20:50
现在应该打光好了吧

嗯，打光已经可以了，不过圆部分还是有点难打光

直接用blob找圆

1. read_image (Image, 'C:/Users/Administrator/Desktop/halcon案例分析教材/论坛/求大神指点！！/111.jpg')
2. dev_set_draw('margin')
3. threshold (Image, Regions, 182, 255)
4. connection (Regions, ConnectedRegions)
6. select_shape (ConnectedRegions, SelectedRegions, ['roundness','area'], 'and', [0.7325,1995.6], [1,37043.5])
7. fill_up (SelectedRegions, RegionFillUp)
8. opening_circle (RegionFillUp, RegionOpening, 7)
9. count_obj (RegionOpening, Number)
10. gen_empty_obj (EmptyObject)
11. for i := 1 to Number by 1
12.     select_obj (RegionOpening, ObjectSelected, i)
13.     smallest_circle (ObjectSelected, Row, Column, Radius)
14.     gen_circle (Circle, Row, Column, Radius)
15.     Row1:=[Row-Radius,Row,Row+Radius,Row,Row-Radius]
16.     Col1:=[Column,Column+Radius,Column,Column-Radius,Column]
17.     spoke (Image, Regions1, 30, 10, 5, 1, 15, 'positive', 'first', Row1, Col1, 'inner', ResultRow, ResultColumn, ArcType)
18.     pts_to_best_circle (Circle1, ResultRow, ResultColumn, 10, 'circle', RowCenter, ColCenter, Radius1)
19.     concat_obj (Circle1, EmptyObject, EmptyObject)
21. endfor
22. dev_display (Image)
23. dev_display (EmptyObject)

复制代码
