halcon检查胶圈是否闭合

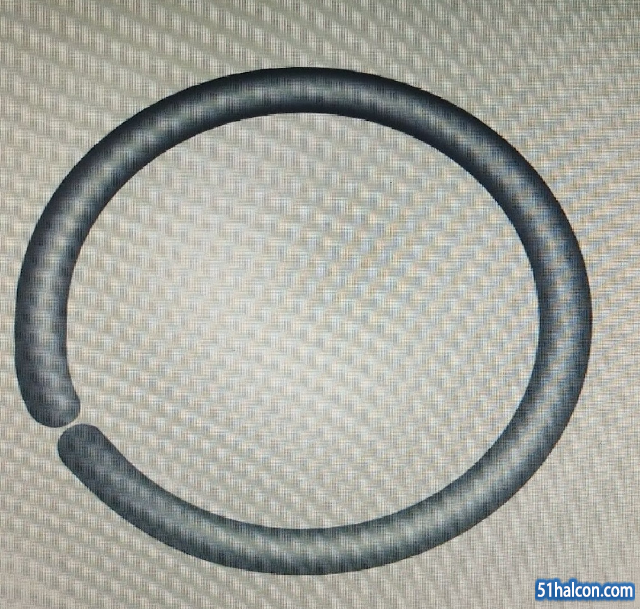

原始图：

结果图：

提示：大家玩的时候，把原始图下载，图片路径改下

1. dev_set_draw ('fill')

2. read_image (Image, 'C:/Users/zazaniao/Desktop/1.png')

3. rgb1_to_gray (Image, GrayImage)

4. threshold (GrayImage, Regions, 0, 130)

5. connection (Regions, Connection)

6. select_shape_std (Connection, SelectedRegions, 'max_area', 70)

7. fill_up (SelectedRegions, RegionFillUp)

8. closing_circle (RegionFillUp, RegionClosing, 100.5)

9. difference (RegionClosing, RegionFillUp, RegionDifference)

10. opening_circle (RegionDifference, RegionOpening, 1.5)

11. dev_display (Image)

12. dev_display (RegionOpening)

13. area_center (RegionOpening, Area, Row, Column)

14. disp_message (3600, '缺陷', 'iamge', Row, Column, 'black', 'true')

复制代码

无水印原图附件下载：
1.rar (693.46 KB, 下载次数: 67)

2018-7-28 09:45 上传

点击文件名下载附件

有问题啊

看下处理思路

没有缺陷的图呢？？？

toyd408 发表于 2021-4-11 17:03
多谢，学习中

多谢楼主
