求助如何将图中黄色曲线闭合并填充红色

[复制链接]
ubridge 发表于 2019-1-4 12:34:01 | 显示全部楼层 |阅读模式

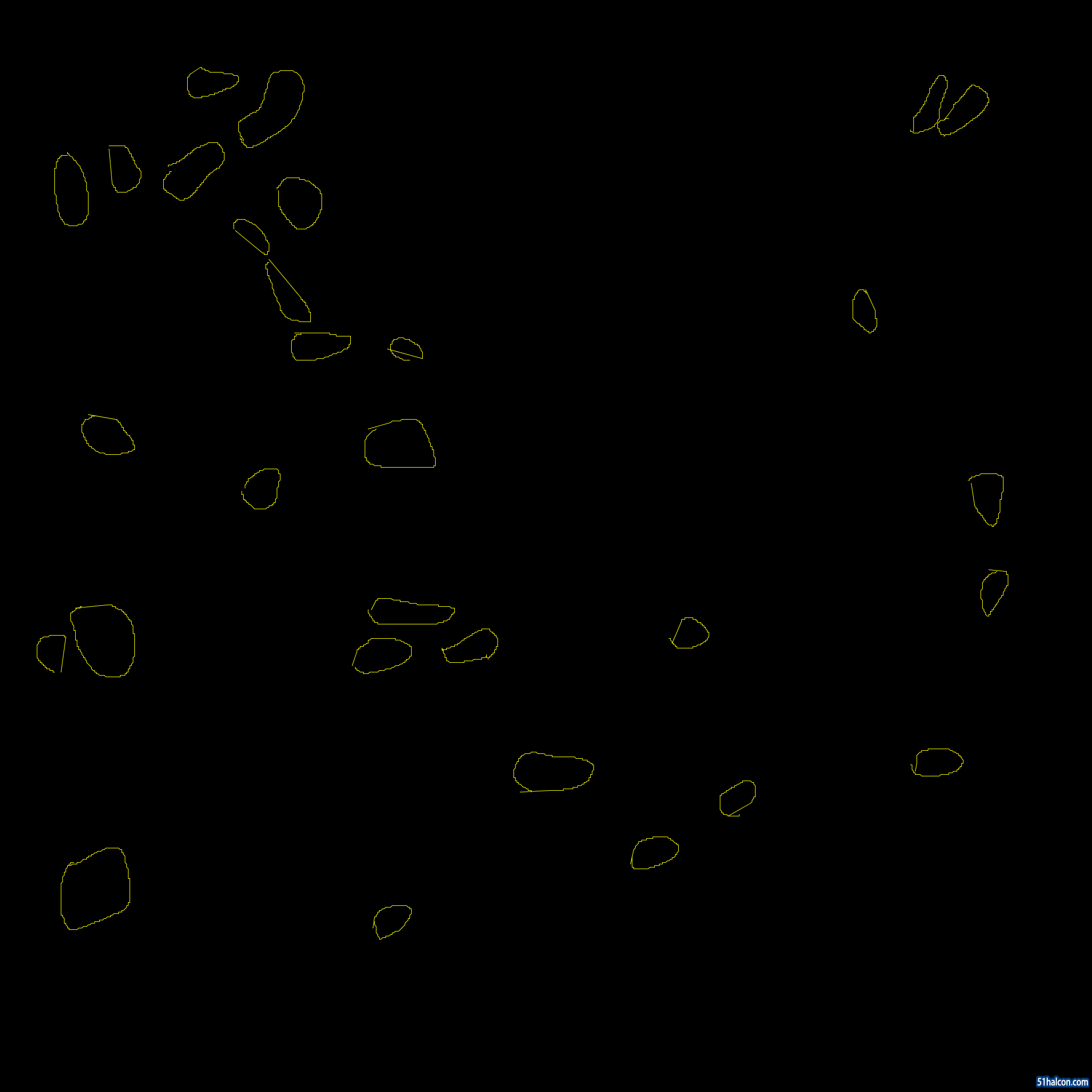

刚刚接触Halcon的菜鸟,求助如何将图中黄色曲线闭合并填充红色(包括曲线本身)?求代码以便学习,坐等大神回复,多谢了{:1_313:}

图示

图示
Criss 发表于 2019-1-4 12:41:44 | 显示全部楼层
用这个gen_region_contour_xld算子就可以了,颜色可以自己选择!
颜色用dev_set_color或者dev_set_colored!
 楼主| ubridge 发表于 2019-1-4 12:56:03 | 显示全部楼层
不行啊,我的意思是将黄色曲线先闭合再填充曲线区域内的颜色{:1_313:}
wuyuyaa 发表于 2019-1-4 15:08:53 | 显示全部楼层
read_image (Untitled, 'Untitled.png')
rgb1_to_gray (Untitled, GrayImage)
binary_threshold (GrayImage, Region, 'max_separability', 'light', UsedThreshold)
connection (Region, ConnectedRegions)
closing_circle (ConnectedRegions, RegionClosing, 15)
fill_up_shape (RegionClosing, RegionFillUp, 'area', 1, 20000)
gen_contour_region_xld (RegionFillUp, Contours, 'border')
dev_set_color ('red')
处理有误差,鲁棒性不强
 楼主| ubridge 发表于 2019-1-4 16:21:32 | 显示全部楼层
谢谢大神指导
