玻璃Halcon标定板 GQ-H60-3.75

产品名称	产品型号	外形尺寸	图形尺寸	圆点直径	圆心间距
玻璃halcon标定板	GQ-H60-3.75	70*70mm	60*60mm	3.75	7.5

产品特性：

1. 摄像机标定是准确测量目标物体的必要过程，每个镜头的畸变程度各不相同，通过摄像机标定就可以校正这个镜头的畸变。在摄像机标定后就可以得到世界坐标系中目标物体米制单位的坐标，摄像机标定其实就是确定摄像机内参和外参的过程

2. 定位精度高达0.001mm；

3. 兼容德国MVtech公司的Halcon和ActiveVision Tools机器视觉软件开发包。外围带边框和一个斜角，7x7圆点矩阵

产品材质：

1.光学玻璃  2.陶瓷漫反射 3.氧化铝（漫反射）

   桂庆光电提供陶瓷和玻璃两种基底材料的标定板。玻璃材质的标定板，是最为常用的一种，光学玻璃材质的标定板化学性能很稳定，精度高！此材料无杂质无气泡，是高精度标定板最好的选材！陶瓷基底的标定板具有热膨胀系数小、硬度高、耐磨性好、热传导率低、防酸碱性好、不反光等特点，其良好的表面漫反射处理，解决了在应用过程中，前置光源情况下玻璃材质标定板反光的难题。客户可以根据自己的需求选用不同材质的标定板。

产品选型：

产品型号	图形尺寸	圆点直径	圆心间距	阵列	备注
GQ-H3-0.3125	3*3	0.1875	0.375	7*7	以上为常规标准件，若需要其他尺寸规格可提供相应的参数和图纸进行定制！ 材质：光学玻璃、陶瓷漫反射、氧化铝金属材质。可打孔 注：（GQ-H为光学玻璃材质型号，GQ-TH为陶瓷材质型号,GQ-L为氧化铝金属材质）
GQ-H5-0.3125	5*5	0.3125	0.625	7*7
GQ-H6-0.375	6*6	0.375	0.75	7*7
GQ-H8-0.5	8*8	0.5	1	7*7
GQ-H10-0.625	10*10	0.625	1.25	7*7
GQ-H15-0.9375	15*15	0.9375	1.875	7*7
GQ-H20-1.25	20*20	1.25	2.5	7*7
GQ-H25-1.5625	25*25	1.5625	3.125	7*7
GQ-H30-1.875	30*30	1.875	3.75	7*7
GQ-H32-2	32*32	2	4	7*7
GQ-H40-2.5	40*40	2.5	5	7*7
GQ-H50-3.125	50*50	3.125	6.25	7*7
GQ-H56-4	56*56	3.5	7	7*7
GQ-H60-3.75	60*60	3.75	7.5	7*7
GQ-H64-4	64*64	4	8	7*7
GQ-H80-5	80*80	5	10	7*7
GQ-H100-6.25	100*100	6.25	12.5	7*7
GQ-H120-7.5	120*120	7.5	15	7*7
GQ-H150-9.375	150*150	9.375	18.75	7*7
GQ-H200-12.5	200*200	12.5	25	7*7
可按照图纸要求订做，可加工1米以上大尺寸标定板。电话：13809273049

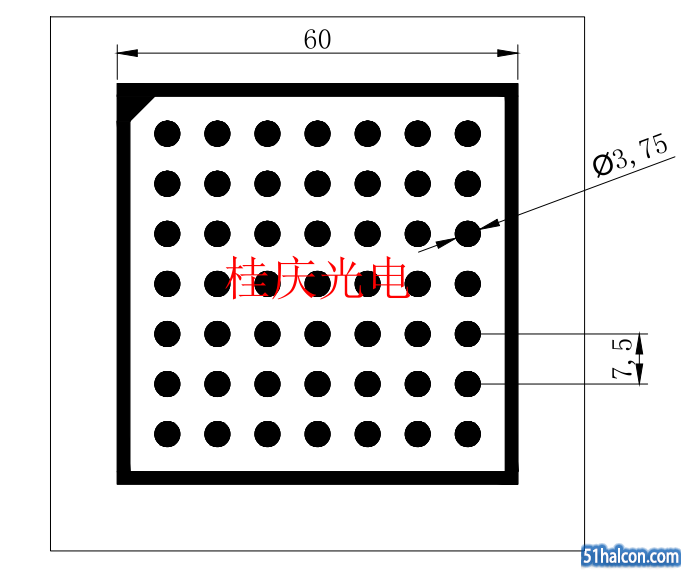

产品图片：
