计算一个圆环的最大厚度，但圆环内圈并不光滑

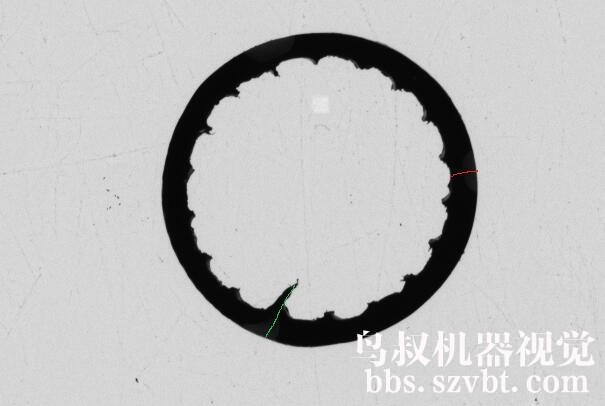

有一个圆环要计算它的最大厚度，但圆环内圈并不光滑，要求是计算最大厚度时要避开凸起（绿色直线不对），而是只计算凹谷的最大厚度（红色所示），如下所示

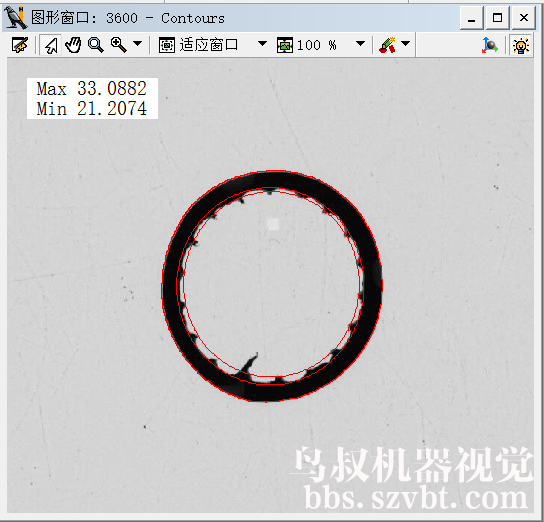

初步处理的结果

后续处理的结果
楼下上代码！

编码的时候变量因为实验没有特别的标示，有不足之处欢迎前辈们指正~

1. read_image (Qq20160426103442, 'C:/Users/kiki/Desktop/QQ图片20160426103442.jpg')
2. dev_set_draw ('margin')
3. threshold (Qq20160426103442, Region, 0, 150)
4. fill_up (Region, RegionFillUp)
5. difference (RegionFillUp, Region, RegionDifference)
6. closing_circle (RegionDifference, RegionClosing, 45)
8. shape_trans (RegionClosing, RegionTrans, 'outer_circle')
9. shape_trans (RegionClosing, RegionTrans1, 'inner_circle')
10. smallest_circle (RegionTrans, Row, Column, Radius)
11. smallest_circle (RegionTrans1, Row1, Column1, Radius1)
13. difference (Region, RegionClosing, RegionDifference1)
14. connection (RegionDifference1, ConnectedRegions)
15. select_shape (ConnectedRegions, SelectedRegions, 'area', 'and', 150, 99999)
16. gen_contour_region_xld (SelectedRegions, Contours, 'border')
17. smallest_circle_xld (Contours, Row2, Column2, Radius2)
18. distance_pp (Row, Column, Row2, Column2, DistanceOut)
19. distance_pp (Row1, Column1,Row2, Column2, DistanceIn)
21. difference (RegionFillUp, RegionTrans, RegionDifference2)
23. MinDis:=Radius2-DistanceOut-Radius
25. MaxDis:=Radius2+DistanceIn-Radius1
27. dev_display (Qq20160426103442)
28. dev_display (RegionTrans)
29. dev_display (RegionTrans1)
30. dev_display (Contours)
31. disp_message (3600,'Max '+ MaxDis, 'window', 20, 20, 'black', 'true')
32. disp_message (3600,'Min '+  MinDis, 'window', 40, 20, 'black', 'true')

复制代码

给张原图，练练手

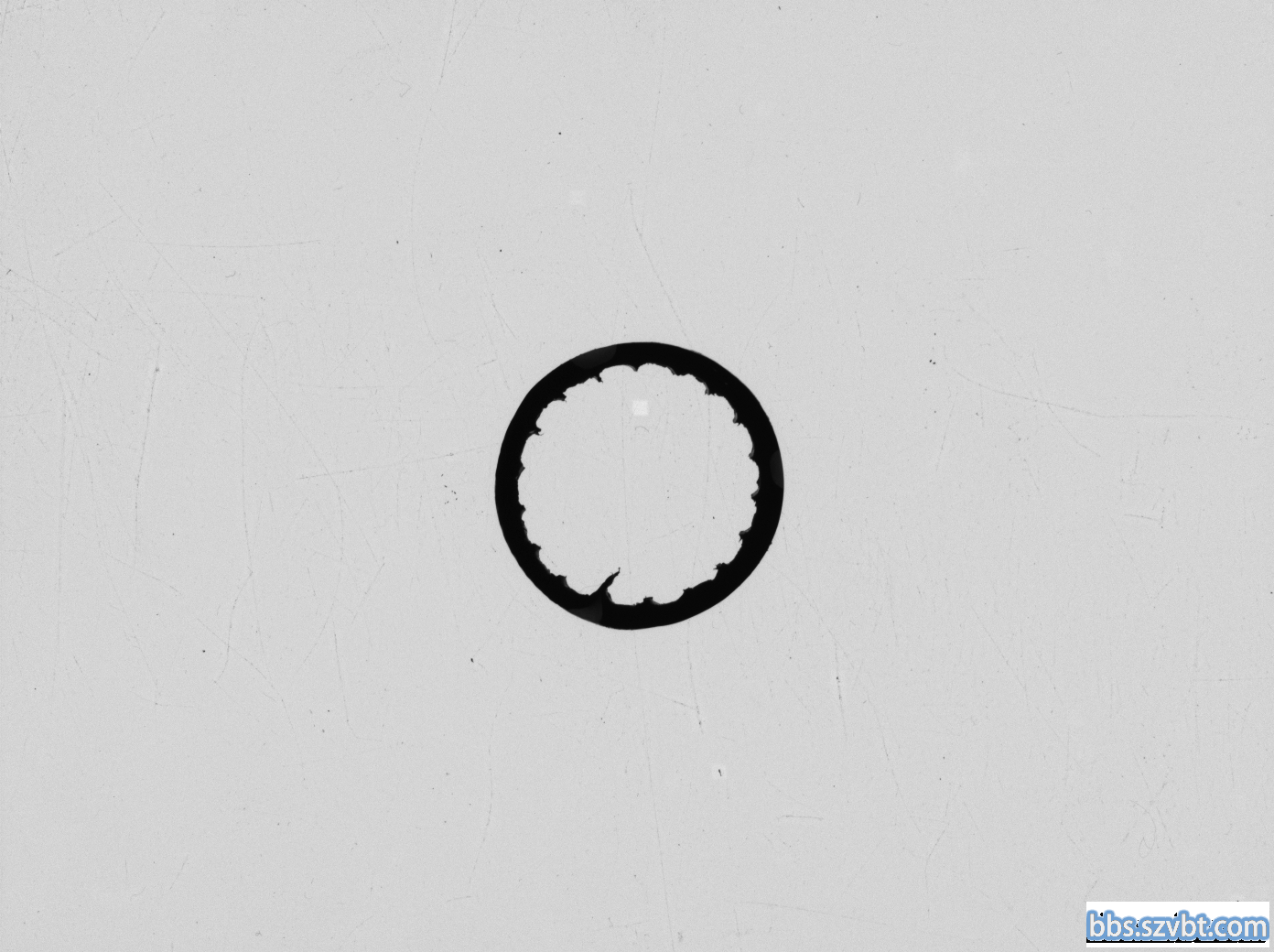

原图

KinHim 发表于 2016-8-8 09:54
给张原图，练练手

图在楼下

Kiki 发表于 2016-8-8 19:36
图在楼下

用了region xld 相交点求距离，做得好粗糙25 27 22{:1_316:}

KinHim 发表于 2016-8-18 09:29
用了region xld 相交点求距离，做得好粗糙25 27 22

:lol这个就是思路的尝试哈

猴赛雷呀
