halcon外部算子封装以及调用

外部算子和halcon自带算子功能类似，充当一个功能的集合。

以《工业级视觉实用教程》中的gen_line为例子，首先把所有的源代码输入main函数窗口

1. *关闭更新

2. dev_update_off ( )

3. *判断直线线段长度是否有效

4. if(Length<1)

5.     return()

6. endif

7.

8. *根据直线类型产生相应的图形对象

9. if(RegionOrXLD='region')

10.     *产生区域图像

11.     gen_region_line (LineTemp, 0, 0, 0, Length-1)

12. else

13.     *产生轮廓图形图像

14.     gen_contour_polygon_xld (LineTemp, [0,0], [0,Length-1])

15. endif

16.

17. *求仿射变换矩阵

18. vector_angle_to_rigid (0, 0 ,0 , Row, Col, -Angle, HomMat2D)

19. *根据仿射变换矩阵取结果图形对象

20. if(RegionOrXLD='region')

21.     affine_trans_region (LineTemp, Line, HomMat2D, 'false')

22. else

23.     affine_trans_contour_xld (LineTemp, Line, HomMat2D)

24. endif

25.

26. *打开更新

27. dev_update_on ( )

28.

29. return ()

复制代码

最后的return()可以不用输入，当你创建外部函数的时候会自动添加。

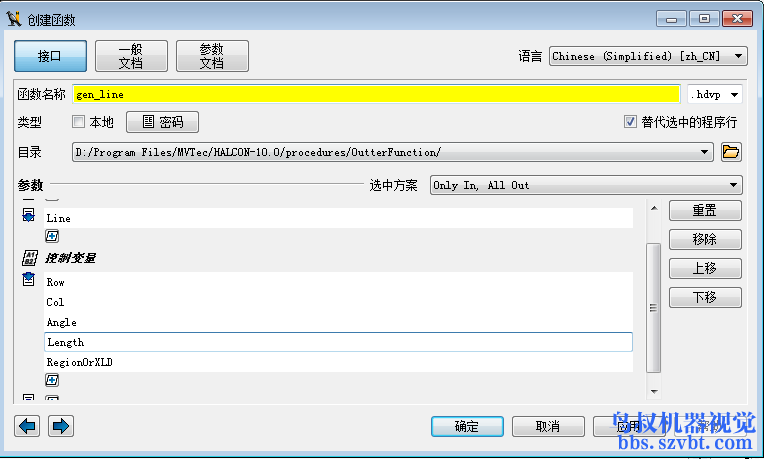

选中所有代码然后右键“创建新函数”在打开的界面“创建函数”参照以下内容：

这部分只需要输入5个控制变量即可获取最终的Line图像变量。

调用：

1. gen_line (Line, 200, 100, rad(90),100,  'region')

复制代码

参数

Line (output_object)	object → object
输出图像变量：Line

Row (input_control)	integer → (tuple)
直线的Row坐标

Col (input_control)	integer → (tuple)
直线的Col坐标

Angle (input_control)	number → (tuple)
直线的Angle角度

Length (input_control)	number → (tuple)
直线的长度

RegionOrXLD (input_control)	string → (tuple)
是生成Region类型还是xld类型的线，里面只判断了region其他都是xld
Default Value: 'region'

ps:

删除外部算子
过程->外部过程设置->外部函数 找到需要删除的外部函数，右键“删除选中的函数文件”！
当然也可以到保存的目录下去删除对应名称的文件也是可以的。。。

如果该选项为灰色不可选择，请在函数窗口里对你的算子进行编辑，取消"本地"选项，单独保存到其他目录下然后进行加载！
