全新5百万偏振相机:工业成像新利器

[复制链接]
sunvision 发表于 2019-10-23 09:05:59 | 显示全部楼层 |阅读模式
Sony Polarsens™ 5.1百万全局快门CMOS感光组件(IMX250MZR/IMX250MYR)能捕捉标准黑白及彩色感光组件无法获取的影像数据。The Imaging Source 映美精相机全新USB3.0及GigE 偏振相机搭载偏振技术,使用四向奈米线(0°, 45°, 90°, 135°)微偏振器,置于每个2x2 像素数组 (计算单位) 前,以捕获多向偏振光影像。

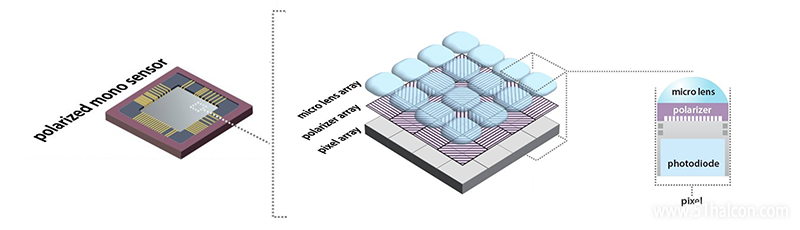

Sony 偏振感光组件结构图

许多材质如塑料、玻璃、金属及液体都会呈现固有的偏振特性,导致自然光照下的影像呈现眩光及影像伪影/退化并限制系统效率。



自然光下的透明物体产生的影像数据通常极为有限。
此系列感光组件的偏振滤镜利用这项性质可视化各个材料应力及表面刮痕,同时也减少不必要的眩光,强化边缘检测或改善对比度。

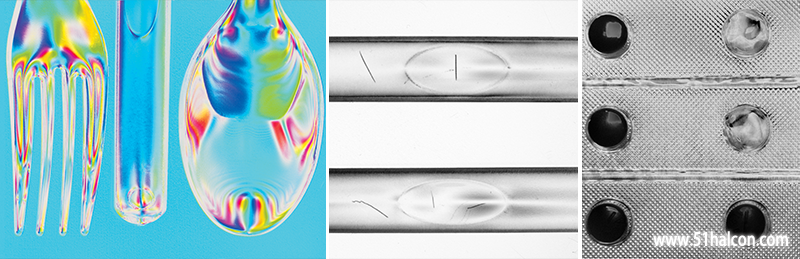

DZK 33UX250相机呈现影像 (装备Polarsens感光组件)(左): 以AoLP(线性偏振角)影像数据及HSV(色相、饱和度、明度)色彩映射呈现塑料的残余应力。以DoLP (线性偏振度)影像数据来为瑕疵及存在检测减少眩光及增进对比。

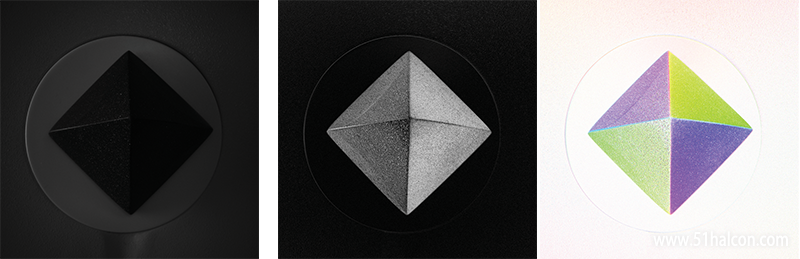

自然光照下黑色花岗金字塔整体呈现低劣的对比度(左)。DoLP (线性偏振度)影像数据增加对比(中);AoLP(线性偏振角)影像数据及HSV(色相、饱和度、明度)色彩映射(右)(自DZK33UX250)增加影像数据,可进行有效的分割。

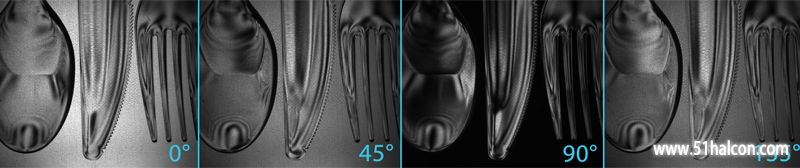

片上的四向偏振: 用户可以隔离特定通道以进行其他图像处理。
此系列5.1百万相机提供黑白及彩色两种选择,搭配GigE接口 (帧速率达24fps)或较快的USB 3.0接口(帧速率达75fps)。更多关于此款感光组件的技术信息及参考应用,请参阅我们的白皮书 (请点下方链接进入原文,点选白皮书便能了解更多偏振技术相关信息)
