机器视觉成像明场与暗场的区别!

[复制链接]
思普泰克 发表于 2019-12-4 16:43:09 | 显示全部楼层 |阅读模式
机器视觉成像反射光与光源角度相同。明场:光线反射后进入照相机。暗场:光线反射后未进入照相机。
  明场照明:
  1.对形成高对比度有益,但反光表面会生成镜面反射;
  2.光源范围应在照相机透镜视野的两倍处;
  3.避免 “热点”: 漫射光源在明场提供均匀照明。
  暗场照明:
  1.漫射光被反射进入照相机但镜面反射光线被反射离开;
  2.光源在“W”之外 ;
  3.除有纹理的表面和凸高变化的表面之外,光线被反射而不进入照相机。

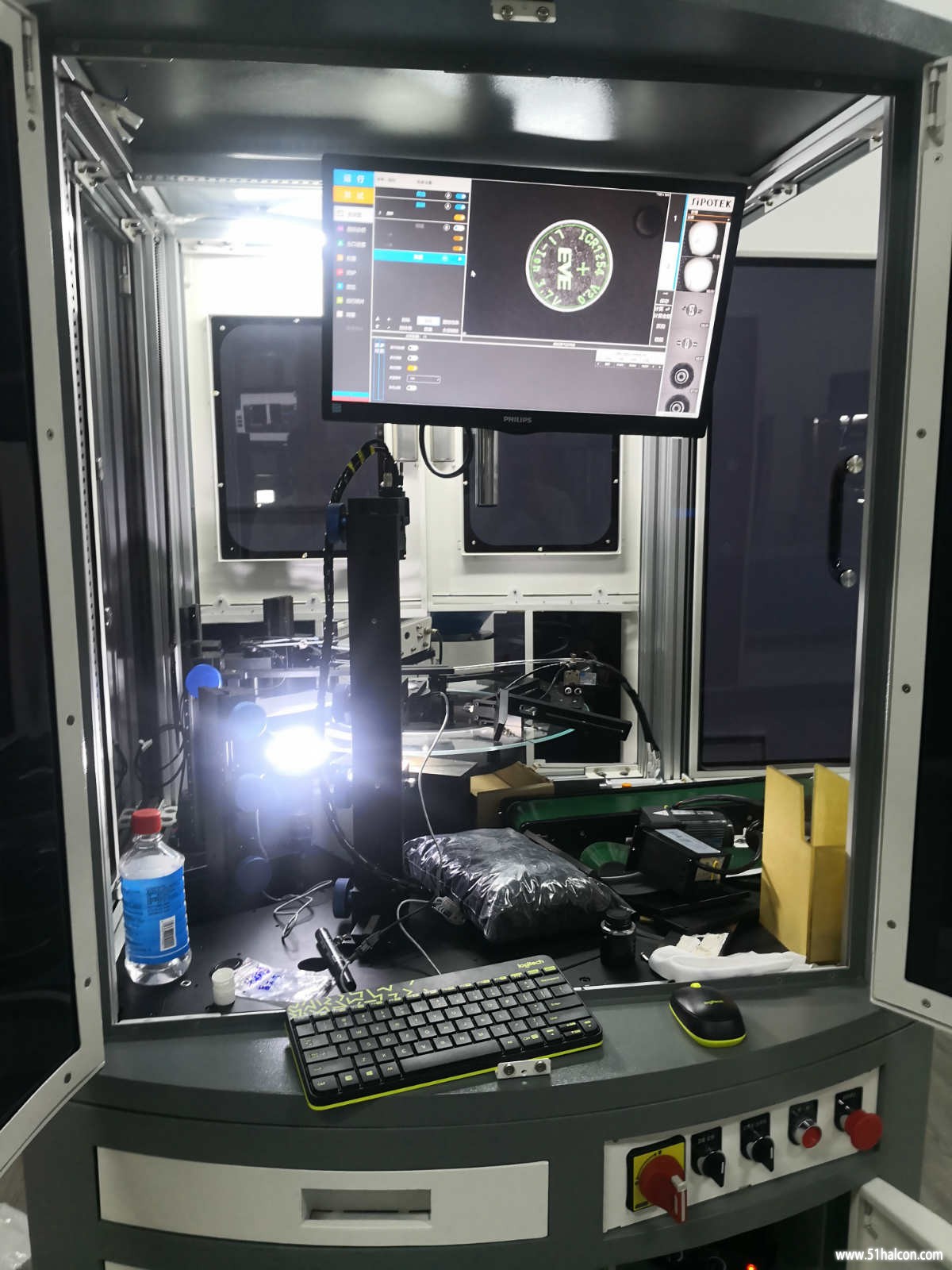

机器视觉成像明场与暗场的区别

机器视觉成像明场与暗场的区别
  明场像与暗场像都有什么区别呢
  一个是透射束成像,一个是衍射束成像
  透射电镜图像分为试样的显微像和衍射花样,这两种像分别为不同电子成像,前者是透射电子成像,后者为散射电子成像。
  透射电镜中,不仅可以选择特定的像区进行电子衍射(选区电子衍射),还可以选择成像电子束。(选择衍射成像)
  明场像(BF):选用直射电子形成的像(透射束),像清晰。
  暗场像(DF):选用散射电子形成的像(衍射束),像有畸变、分辨率低。
  成像电子的选择是通过在物镜的背焦面上插入物镜光阑来实现的。
  中心暗场像(CDF):入射电子束对试样倾斜照明,得到的暗场像。像不畸变、分辨率高。
  暗场成像条件下,成像电子束偏离透射电镜的光轴,造成较大的像差,成像质量差,为获得高质量暗场像,采取中心暗场成像。即入射电子束反向倾斜一个相应的散射角度,使散射电子沿光轴传播。
  以上是思普泰克智能制造今天分享的机器视觉知识内容,机器视觉成像明场与暗场的区别,机器视觉在工业领域的应用主要是做产品外观缺陷检测,应用领域包括硅胶橡胶、精密五金、电子元件、磁性材料等领域。

guangwenqi 发表于 2021-5-8 16:51:40 | 显示全部楼层
WeChat-softab 发表于 2020-12-30 13:40
机器视觉-欧姆龙机器视觉影像检测器系统FZ4-L350FZ5-L350FZ-SC 2m Halcon2次开发版 链接: https://pan.baid ...

压缩包的解压密码能否分享下
