定位与一维测量

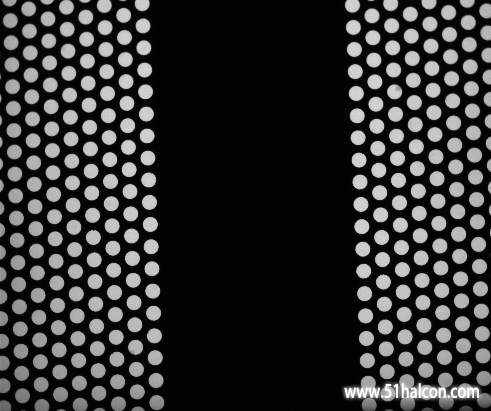

有个课题是测量这个黑带的宽度，我试了很久没找到方法。我本来是想定位到这个黑带的两排的圆，通过两排的圆拟合两条直线，求两条直线的距离。但是现在拟合所有圆出来后，发现圆的排序不规则，使用sort_contours_xld也不好用，于是乎下面的想法更实现不了。论坛的大神能不能给个方法，新手出来这个真心不太好！

图片会生成论坛的水印，大家处理的时候可能要截取下图片

昨天试了一个方法，用一个矩形框，框住左边圆的一部分，大部分黑带，然后逐行搜索，花费时间太长，有没有大神能提供更有效的方法啊

应该初步是使用测量方法，获取两个圆中心作为长度，产生圆直径大小宽度的测量矩形，获得一对测量数据，依次进行每行产生一组，最后把对应数据拟合仿射矩形计算长宽！

同樓上建議
應使用量測
可參考下列程序
read_image (Image224218iglmqa2s6eyvgvvg, 'C:/jash/test51/224218iglmqa2s6eyvgvvg.png')
rgb1_to_gray (Image224218iglmqa2s6eyvgvvg, GrayImage)
gen_region_line (ROI_0, 24.5824, 152.589, 388.938, 167.449)
get_image_size (GrayImage, Width, Height)
create_metrology_model (MetrologyHandle)
set_metrology_model_image_size (MetrologyHandle, Width, Height)
add_metrology_object_line_measure (MetrologyHandle, 24.5824, 152.589, 388.938, 167.449, 10, 3, 0.4, 40, ['measure_transition','min_score'], ['positive',0.4], Index)
apply_metrology_model (GrayImage, MetrologyHandle)
get_metrology_object_result_contour (Contour, MetrologyHandle, 0, 'all', 1.5)

绝地武士 发表于 2020-4-27 11:09
应该初步是使用测量方法，获取两个圆中心作为长度，产生圆直径大小宽度的测量矩形，获得一对测量数据，依次 ...

谢谢，第一次做这种测量，你说的我还不是很懂，如果可以的话希望能给出几个关键的算子

jash 发表于 2020-4-27 11:40
同樓上建議
應使用量測
可參考下列程序

谢谢，这几个打算子还没用到过，不知道这种方法，我先去试试这种方法

精度不高时，可以这样做

1. dev_update_off ()

2. read_image (Image, 'image.png')

3. rgb1_to_gray (Image, GrayImage)

4. get_image_size (GrayImage, Width, Height)

5. dev_close_window ()

6. dev_open_window_fit_image (GrayImage, 0, 0, -1, -1, WindowHandle)

7. * gen_rectangle1 (Rectangle, 0, 0, Height-30, Width)

8. crop_rectangle1 (GrayImage, ImagePart, 0, 0, Height-30, Width)

9. threshold (ImagePart, Region, 128, 255)

10. dilation_circle (Region, RegionDilation, 4.5)

11. connection (RegionDilation, ConnectedRegions)

12. shape_trans (ConnectedRegions, RegionTrans, 'convex')

13. erosion_circle (RegionTrans, RegionErosion, 4.5)

14. select_obj (RegionErosion, ObjectSelected1, 1)

15. select_obj (RegionErosion, ObjectSelected2, 2)

16. distance_rr_min (ObjectSelected1, ObjectSelected2, MinDistance, Row1, Column1, Row2, Column2)

17. dev_display (GrayImage)

18. dev_set_draw ('margin')

19. dev_set_color ('red')

20. dev_display (RegionErosion)

21. dev_set_color ('green')

22. disp_line (WindowHandle, Row1, Column1, Row2, Column2)

23. disp_cross (WindowHandle, [Row1, Row2], [Column1,Column2], 30, rad(45))

复制代码
