网口工业线阵相机 用户

MV-CL020-40GM ，2048像素千兆以太网线阵黑白工业相机
MV-CL020-41GC，2048像素千兆以太网线阵彩色工业相机
MV-CL041-70GM，4096像素千兆以太网线阵黑白工业相机
MV-CL042-70GC，4096像素千兆以太网线阵彩色工业相机
××××××××××××××
 相机采用 千兆以太网接口， 无中继情况下， 最长 传输距离可到 100m。
 支持 曝光 和增益 控制、用户自定义查找表 LUT、Gamma校正等 功能。
 紧凑 的结构设计，相机正面板和侧均有安装 孔可进行灵活。
 彩色相机植入优异的图像插值算法，秀颜还原特性支持用户对固定区域或 者全图进行自动白平衡校正。
 兼容 GigE Vision协议， 可无缝 接入 第三方软件

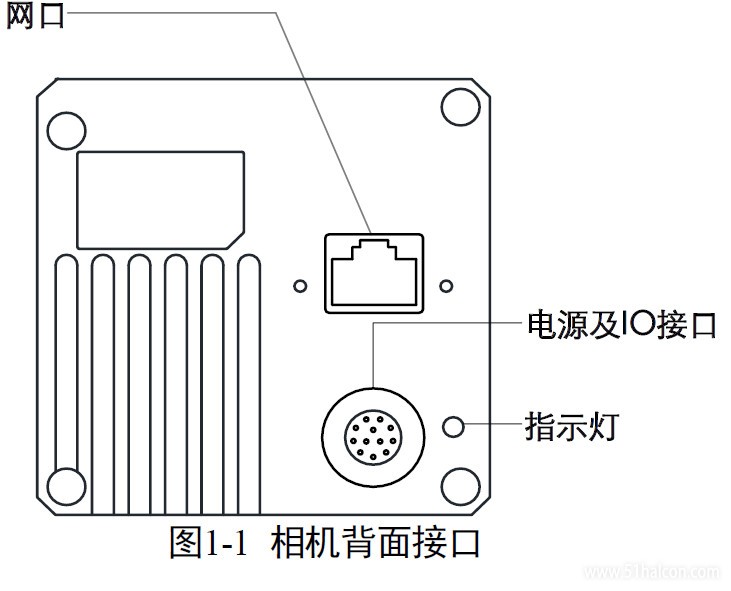

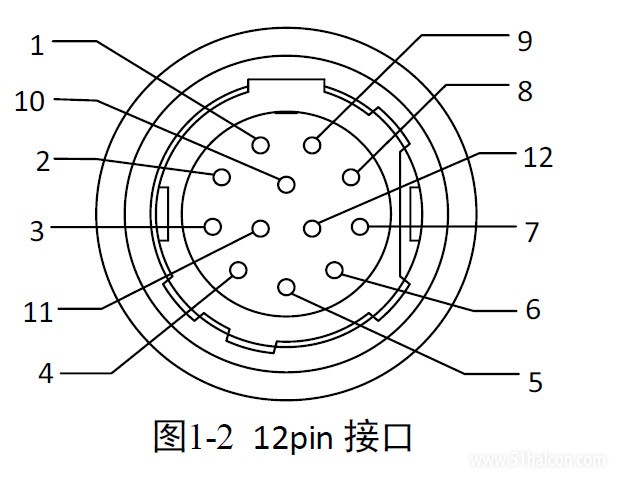

针对2K 和4K 线阵相机，均可通过12pin 电源I/O 线缆直插供电，同时提供输入输出功
能，12pin 接口如图1-2 所示。


两种相机的部分管脚信号定义略有差异，详情参见表1-1、表1-2 所示。

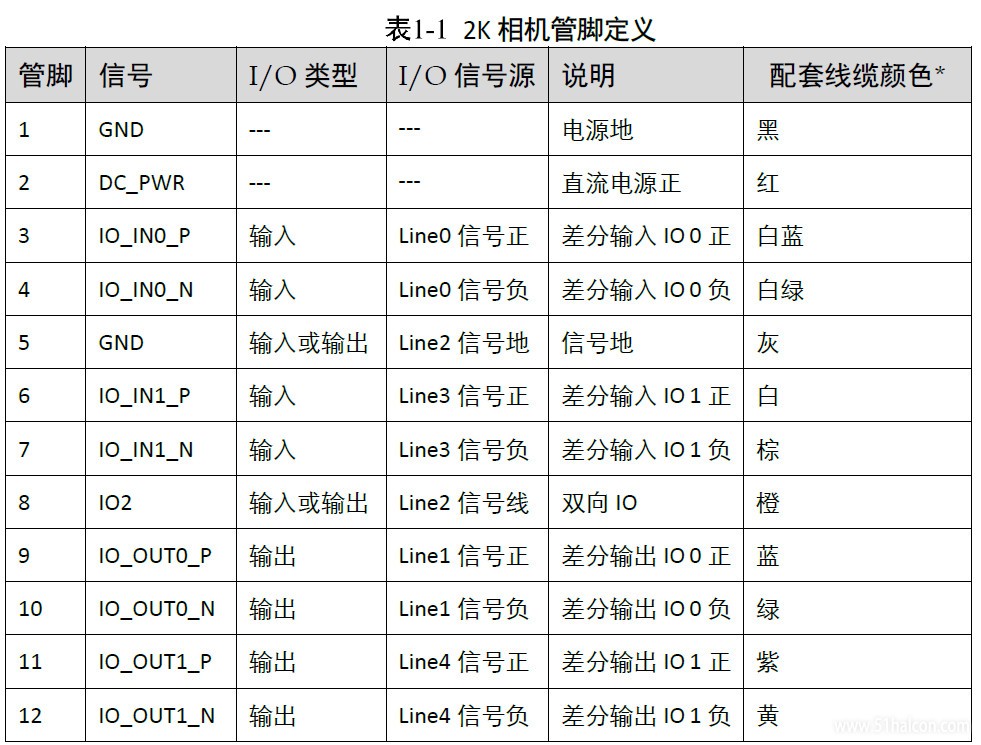

2K 线阵相机的各I/O 口对应的管脚信号定义如表1-1 所示。其中差分输入需要TTL 电平为5V，双向I/O 电平为标准的5~24V。

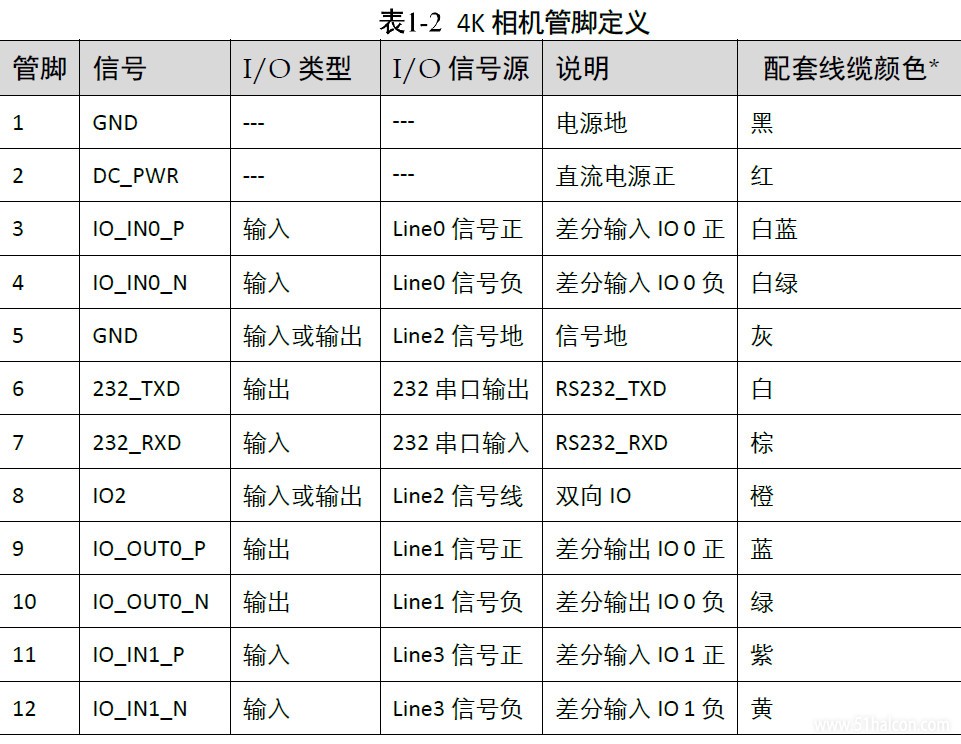

4K线阵相机

4K线阵相机的各 I/O口对应的管脚信号定义如 表 1-2所示。 其中差分输入需要 其中差分输入需要 TTL电 平为 5V，双向 I/O电平为标准的 5~24V。


××××
凭良心说，海康威视的这个文档做的很差劲。
电压没有说清楚。

刚开始还以为是宣传，看到最后才发现是吐槽

行频行频，即相机每秒钟输出的图像数。 相机的最高 行频由以下 4个因素共同决定 ：
 读出时间： 读出所需的时间越小，则 行频 越高 。
 曝光时间： 曝光时间越小， 行频 越高 。
 带宽：越大，支持传输的行频高。
 像素格式： 不同像素格式所占 的字节数 不同。 同样 环境下 ，像素格式 所占 的字节数 越多，相机行频 越低 。


×××××××××××××××
相机的帧率与行频成正比 ，与图像区域高度 成反比关系，即 Fps=Lps/Image Height。


×××
几个重要概念：
1）当设定好曝光时间后 ，系统会根据读取时间，带宽，像素格式，这三个硬件参数，算出一个最大行频

2）虽然可以设定行频，但是行频的设定不可以超过最大的行频理论值

3）当修改了曝光时间，软件的最大行频会自动变化
