C# bitmap 与 HObject 互转,包括彩图和灰度图

本文代码部分来此其他网站的copy，但是我在使用过程中，发现存在以下两个问题：
1.hobject 灰度图转bitmap 灰度图方法，在X64平台上报错。
2. 原版代码HObject2Bpp32 这个方法，我在方法内用 Graphics 类把Format32bppArgb 重画为Format24bppRgb，但是在连续调用用此方法时，会报内存错误。

上述两个问题，我在网上搜索了很久，都找不到解决方案。
之后我仔细研究研究转换原理，最后在原有代码基础上改造成功。

文中只贴出了bitmap 转Hobject代码（包括灰度图和彩图），附档中包含Hobject 转bitmap（包括灰度图和彩图）,此部分有本人自创内容，完整代码请下载附档查看。

1. using System;

2. using System.Collections.Generic;

3. using System.Linq;

4. using System.Text;

5. using System.Threading.Tasks;

6. using System.Drawing;

7. using HalconDotNet;

8. using System.IO;

9. using System.Drawing.Imaging;

10. using System.Runtime.InteropServices;   // 必须要有

11. using System.Diagnostics;

12.

13. public class bmp_halcon

14.     {

15.         [DllImport("kernel32.dll")]

16.         public static extern void CopyMemory(int Destination, int add, int Length);

17.        //彩色图转换

18.         public void Bitmap2HObjectBpp24(Bitmap bmp, out HObject image)

19.         {

20.             try

21.             {

22.                 Rectangle rect = new Rectangle(0, 0, bmp.Width, bmp.Height);

23.

24.                 BitmapData srcBmpData = bmp.LockBits(rect, ImageLockMode.ReadOnly, PixelFormat.Format24bppRgb);

25.                 HOperatorSet.GenImageInterleaved(out image, srcBmpData.Scan0, "bgr", bmp.Width, bmp.Height, 0, "byte", 0, 0, 0, 0, -1, 0);

26.                 bmp.UnlockBits(srcBmpData);

27.

28.             }

29.             catch (Exception ex)

30.             {

31.                 image = null;

32.             }

33.         }

34.         //灰度图转换

35.         public void Bitmap2HObjectBpp8(Bitmap bmp, out HObject image)

36.         {

37.             try

38.             {

39.                 Rectangle rect = new Rectangle(0, 0, bmp.Width, bmp.Height);

40.

41.                 BitmapData srcBmpData = bmp.LockBits(rect, ImageLockMode.ReadOnly, PixelFormat.Format8bppIndexed);

42.

43.                 HOperatorSet.GenImage1(out image, "byte", bmp.Width, bmp.Height, srcBmpData.Scan0);

44.                 bmp.UnlockBits(srcBmpData);

45.             }

46.             catch (Exception ex)

47.             {

48.                 image = null;

49.             }

50.         }

51.         // 32位平台可用，附档内有可用于64位平台可用的方法

52.         public void HObject2Bpp8(HObject image, out Bitmap res)

53.         {

54.             HTuple hpoint, type, width, height;

55.

56.             const int Alpha = 255;

57.             int[] ptr = new int[2];

58.            //.....................................

59.

60.         }

61.    // old way

62.      public void HObject2Bpp32(HObject image, out Bitmap res)

63.         {

64.             HTuple hred, hgreen, hblue, type, width, height;

65.

66.            //.........................................................

67.

68.         }

69.     // halcon 17 之后的版本可用，速度比上个方法（HObject2Bpp32 ）快很多

70.     public void HObject2Bpp24(HObject ho_image, out Bitmap res24)

71.         {

72.

73.

74.             HTuple width0, height0, type, width, height;

75.             //获取图像尺寸

76.             HOperatorSet.GetImageSize(ho_image, out width0, out height0);

77.

78.            //..........................................................

79.         }

80.

81.         }

复制代码

bitmapt2hobject.pdf (175.52 KB, 下载次数: 13, 售价: 10 视觉币)

2020-10-28 09:43 上传

点击文件名下载附件

请问你这个确定可以用吗？

Ken1024 发表于 2020-10-28 13:48
请问你这个确定可以用吗？

亲测可以

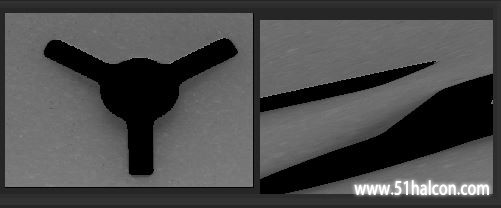

亲测没卵用， 可以转，但转成右边这什么鬼样， 24位图都懒得试了。。代码贴出来了





// 经本人改造，X64 平台可用。bitmap 灰度图 转Hobject 灰度图
public void HObject2Bpp8(HObject image, out Bitmap res)
{
HTuple hpoint, type, width, height;
const int Alpha = 255;
HOperatorSet.GetImagePointer1(image, out hpoint, out type, out width, out height);
res = new Bitmap(width, height, PixelFormat.Format8bppIndexed);
ColorPalette pal = res.Palette;
for (int i = 0; i <= 255; i++)
{
pal.Entries = Color.FromArgb(Alpha, i, i, i);
}
res.Palette = pal;
Rectangle rect = new Rectangle(0, 0, width, height);
BitmapData bitmapData = res.LockBits(rect, ImageLockMode.WriteOnly,
PixelFormat.Format8bppIndexed);
int PixelSize = Bitmap.GetPixelFormatSize(bitmapData.PixelFormat) / 8;
IntPtr ptr1 = bitmapData.Scan0;
IntPtr ptr2 = hpoint;
int bytes = width * height;
byte[] rgbvalues = new byte[bytes];
System.Runtime.InteropServices.Marshal.Copy(ptr2, rgbvalues, 0, bytes);
System.Runtime.InteropServices.Marshal.Copy(rgbvalues, 0, ptr1, bytes);
//***********************************
//unsafe
//{
// byte* ptr1 = (byte*)bitmapData.Scan0;
// byte* ptr2 = ((byte*)hpoint.I);
// for (int i = 0; i< width * height; i++)
// {
// ptr1 = ptr2;
// }
//}
//***************************************
res.UnlockBits(bitmapData);
}

virtual 发表于 2022-7-9 14:12
亲测没卵用， 可以转，但转成右边这什么鬼样， 24位图都懒得试了。。代码贴出来了

感觉没有字节对齐！

8位图像转换感觉没有比较靠谱的，看到几个帖子的方法都会出现斜纹
