视觉光源的相关知识点

1. 为什么要使用光源？
概念：光源是决定机器视觉系统图像质量的重要因素，选择适合的光源可以使图像中的目标特征与背景信息得到分离，从而降低了图像处理的难度，提高系统的稳定性和可靠性。
2. 光源的作用是什么？
1. 突出测量特征，简化图像处理算法
2. 克服环境光的干扰，提高图像的信噪比
3. 提高视觉系统的定位、测量、识别精度，以及系统的运行速度
4. 降低系统设计的复杂度
4. 光源的分类：
1. 高频荧光灯 2. 光纤卤素灯 3. LED灯
5. 常用的光源
1. 环形光源
1. 环形光源分为：垂直照射环形光源，角度照射环形光源，低角度环形光源，无
影环形光源。
1. 垂直照射环形光源的特点：
1. 用高亮度LED高密度安装，提供红、绿、蓝、白、红外、紫
外等颜色；
2. 照明面积较大，光照均匀性好，适用于较大面积照明；
3. 应用：可用于底基和线路板定位、晶片部件的检查等。
2. 角度照射环形光源的特点1. 用超高亮度LED高密度安装，提供红、绿、蓝、白、红外、
紫外等颜色；
2. 在一定工作距离下，光束集中亮度高，均匀性好，照射面积
相对较小；
3. 用于塑胶容器检查、工件螺孔定位、标签检测、管脚、集成
电路印子检测等类似用途。
4. 应用：用于文字形状识别和缺陷检测。
3. 低角度环形光源的特点
1. 用超高亮度LED进行水平照射，提供红、绿、蓝、白、红
外、紫外等颜色；
2. 应用：低角度照射光照明对表面凹凸表现力强，特别适用于
晶片或者玻璃底基上的伤痕检测，刻印文字的读取、工件边缘轮廓抽取、划痕检测等。
4. 无影环形光源的特点
1. 使用超高亮度LED进行光线垂直照射，提供红、绿、蓝、
白、红外、紫外等颜色；
2. 应用：漫反射二次光源，光照均匀，无影效果，对镜面反射
体如晶片或玻璃基底上的伤痕检测，金属表面检测效果突出。
2. 特点：高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照
射阴影问题；可选配漫射板导光，光线均匀扩散

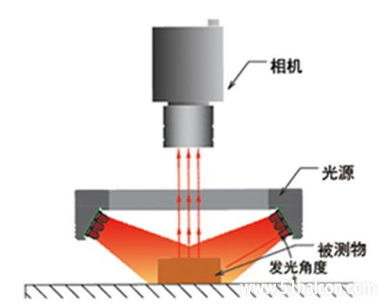

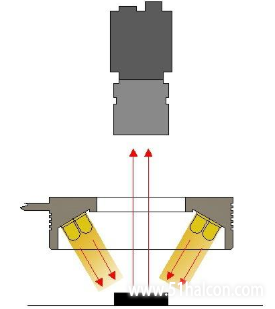

3. 图片以及原理

4. 环形光源最大的特性：是物体的边缘轮廓显示得非常清晰，重点运用于检查金
属边缘的破损情况
2. 背光源1. 背光源特点：
1. 照射辐射面积大，被照明物轮廓清晰度高
2. 大面积均匀发光，高度亮，散热块，寿命长
3. 发光尺寸可灵活定制，适用于各种场合
2. 应用范围：
用于玻璃瓶破损等伤痕和污点的检测。适用于外形轮廓检测。胶片污点检测电子元件，机械零件尺寸和形状的检测等。

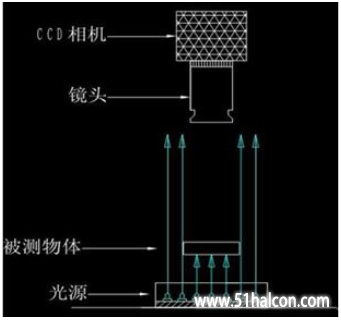

3. 背光光源以及原理

3. 条形光源
1. 条形光源特点：
亮度高，方向性好，安装方便，结构紧凑 ，尺寸和角度灵活多变。
2. 应用领域：
金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。 可用于电子
元件识别与缺陷检测；文字、形状识别等；

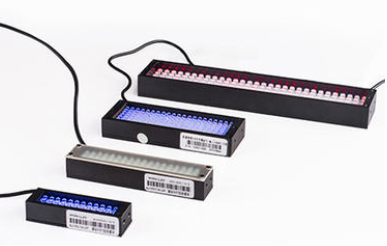

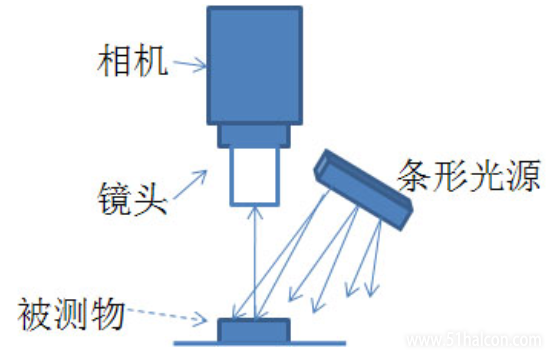

3. 条形光源以及原理

4. 同轴光源
1. 同轴光源特点：
1. 高密度排列LED，亮度大幅度提高。
2. 成像清晰，亮度均匀。
3. 高反光表面的划伤检测。
4. 独特的散热结构，延长寿命，提高稳定性。
2. 应用场合：
适用于反射度极高的金属表面以及玻璃等，能够清晰的反映出凹凸物体的
表面图像。
3. 应用范围：
1. 金属表面的划痕,压伤,划伤等检测
2. 芯片和硅晶片的破损检测,Mark点定位,包装条码识别
3. 检测金属表面,轴承,饮料罐上刻印字符
4. 二维码检测
4. 照明原理照明原理：在同轴光源里面安装一块45度半透半反玻璃。将高亮度，高密
度的LED阵列排列在线路板上，形成一个面光源，面光源发出的光线经过透
镜之后，照射到半透半反玻璃上，光线先通过全反射垂直照到被测物体
上，从被测物体上反射的光线垂直向上穿过半透半反玻璃，进入摄像头。
这样就既消除了反光，又避免了图像中产生摄像头的倒影。物体所呈现出
清晰的图像，并被相机捕获，用于进一步的分析和处理。

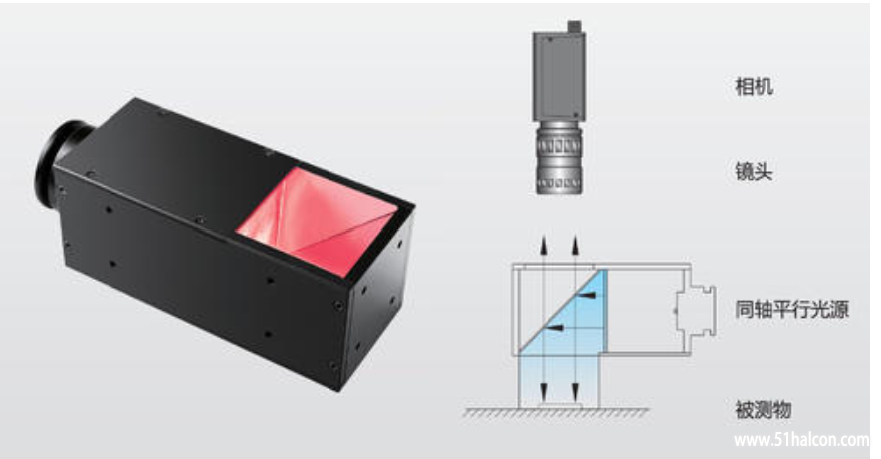

5. 图像以及原理

5. 线形光源
1. 特点：
超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合
2. 应用领域：
阵相机照明专用，AOI专用。
3.
6. 点光源
1. 点光源的特点：
1. 使用大功率LED，颜色可选，体积小，方便安装,发光强度高；
2. 可组合使用做重点照明或者补光照明；
3. 光纤卤素灯的替代品，适用于远心镜头同轴照明
2. 应用范围：
1. 检测微小元件 用于元件
2. 连接器等倾斜度照明
3. 配合显微镜头使用
4. MARK点定位

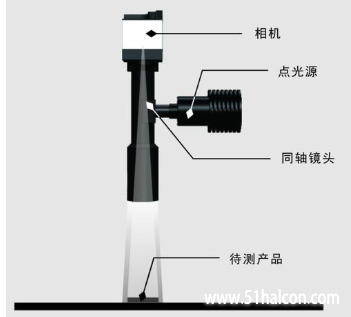

3. 图片以及原理

4. 组合使用

谢谢分享
