Matlab有Halcon“卡尺工具”之类的测量代码吗?

[复制链接]
andyzhao 发表于 2021-3-18 14:46:08 | 显示全部楼层 |阅读模式
研究课题:基于机器视觉的密封圈内径和外径测量
求助问题:Matlab图像测量模块有没有“卡尺工具”之类的测量代码?
——工业中利用机器视觉方法进行目标识别、尺寸测量时,德国MVtec公司开发的Halcon应用更广泛一些,附图图1中密封圈的轮廓上的绿色矩形方框就是Halcon的“卡尺工具”。卡尺工具的使用比较简单,而且功能强大,在测量密封圈的内圆直径和外圆直径时,设置一定数量的“卡尺”,“卡尺”能够均匀地分布在密封圈的轮廓上,卡尺根据轮密封圈轮廓上的内圆边缘点、外圆边缘点在“卡尺矩形”中的坐标,依据RANSAC(随机抽样一致)算法,能够求出密封圈的内直径和外直径(以像素为单位)。
——我做的课题依据企业的需求做的,最后需要做成一个GUI界面。Halcon与C++、C#都可以对接,但我对C++、C#语言不是太懂,所以掉头选择用Matlab的GUI模块设计“图像用户界面”。目前基本功能已经实现,后期还需要继续优化,想向各位大佬咨询,Matlab的图像处理模块中有没有类似的“卡尺工具”,谢谢大佬。

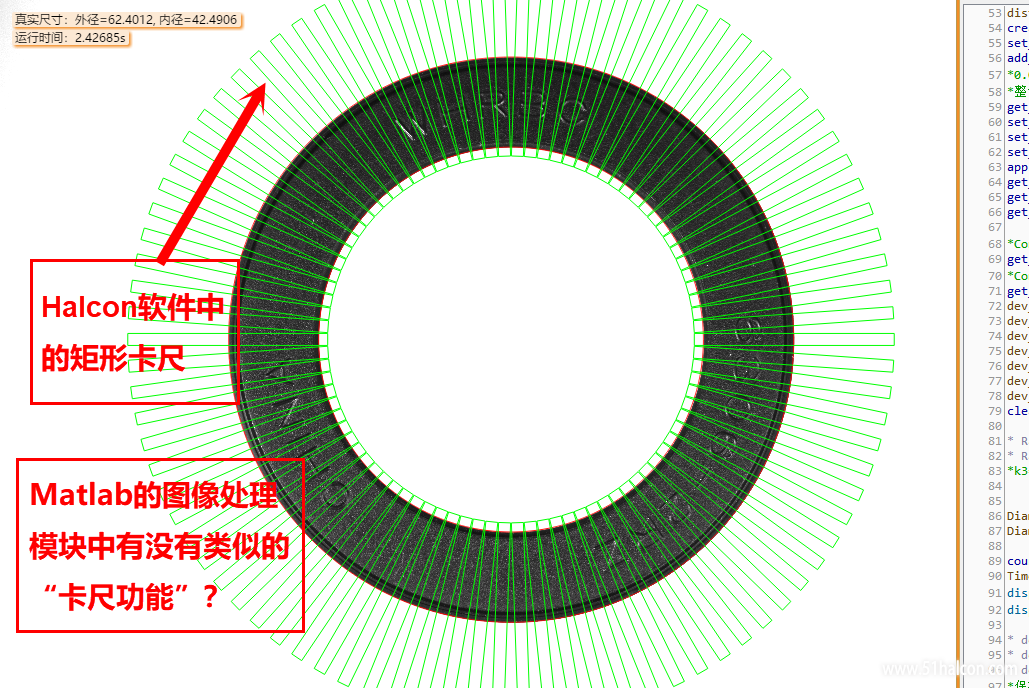

Halcon卡尺功能

Halcon卡尺功能

MatlabGUI界面1

MatlabGUI界面1

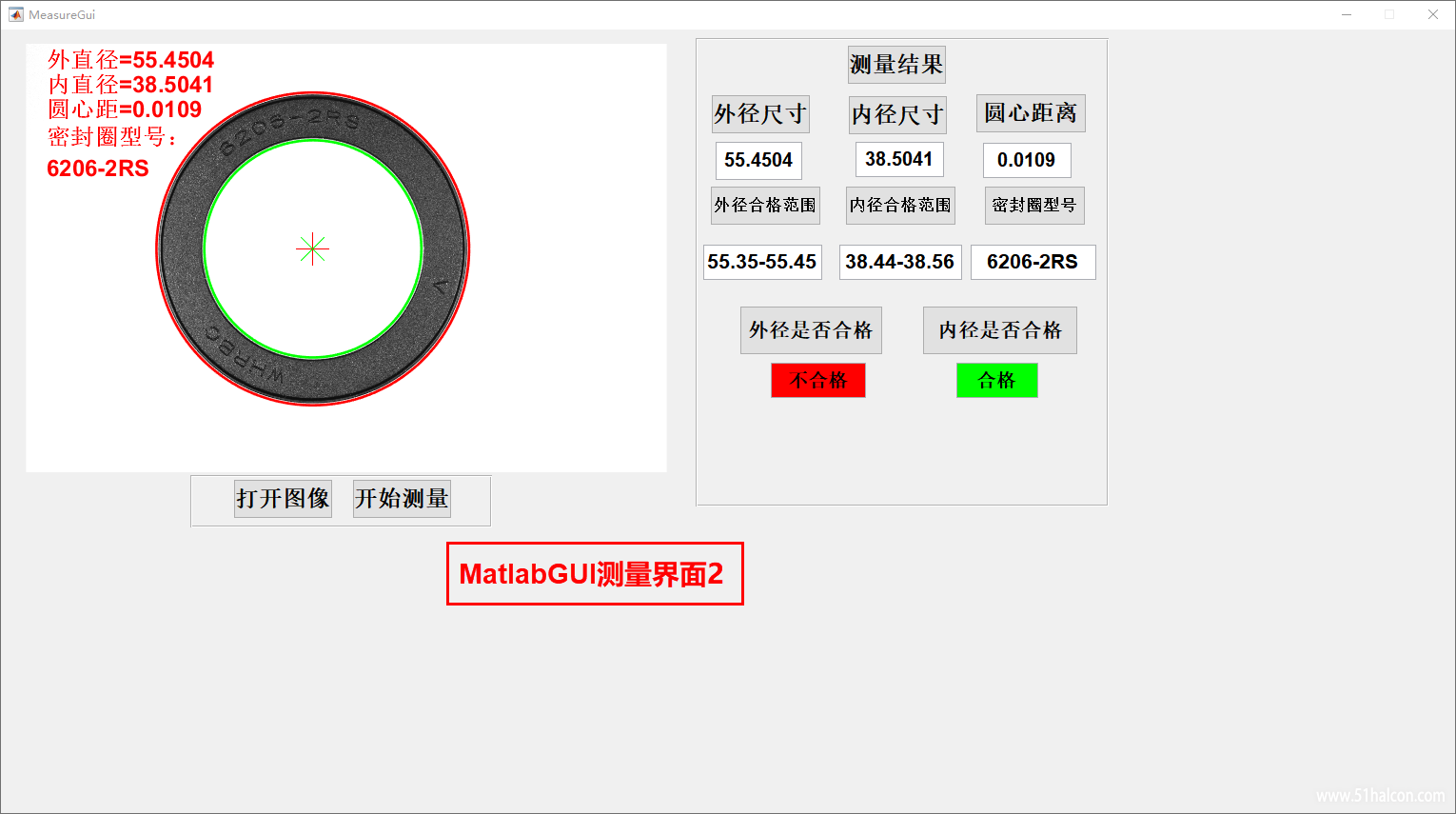

MatlabGUI界面2

MatlabGUI界面2



51halcon_ljq 发表于 2021-8-2 21:59:36 | 显示全部楼层
halcon程序做好了,可以用MATLAB做界面吗?怎么把次程序导入MATLAB?
