电池极耳检测应用案例分享

一、 简介

随着机器视觉的推广普及，机器视觉在新能源行业也广泛应用，锂电池中电池的极耳检测，极耳是很薄的金属片，容易发生折皱、倾斜，所以在光源选择上造成一些困扰。下面我们通过一些案例来介绍，电池极耳检测光源的选型。

二、 案例分析

案例一

(1)样品图

(2)检测要求-在视野大小30*40，检测极耳片轮廓，有翘起的干扰。

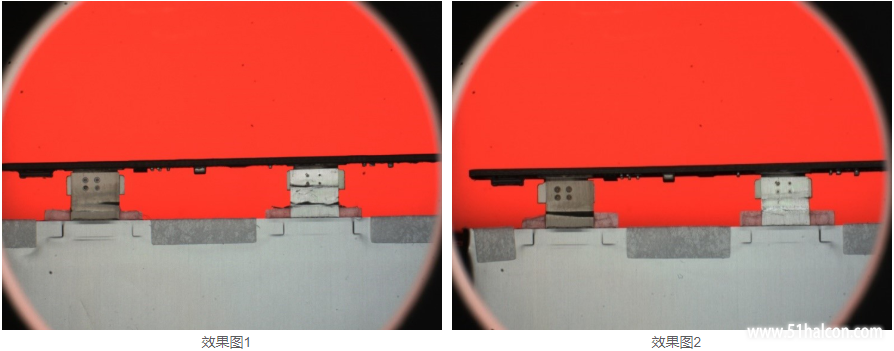

(3)架设以及效果

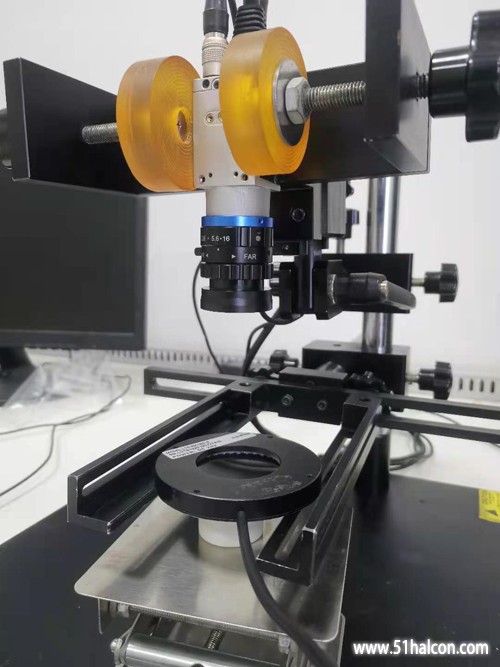

架设图

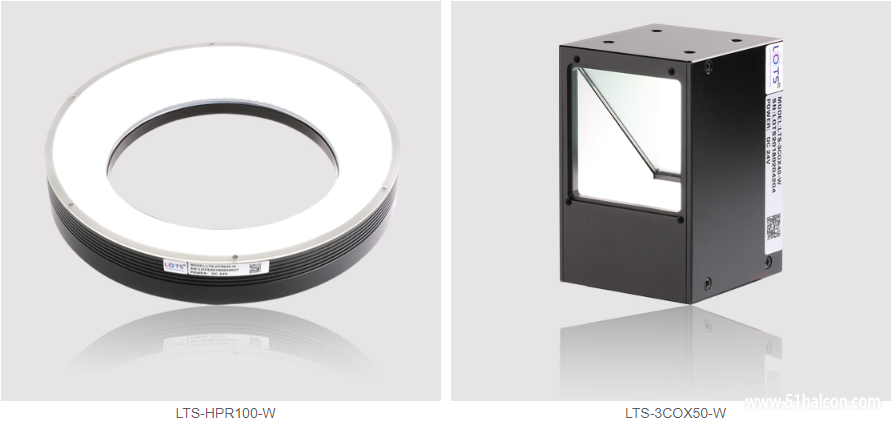

(4)光源选择-型号：LTS-HPR100-W+LTS-3COX50-W组合光源

说明：极耳轻微的倾斜，折皱可以通过底部环形光补光，同轴使正面均匀，极耳最多倾斜15度。

案例二

(1)样品图

(2)检测要求-在视野大小40*50，检测极耳焊点，突显出焊点，另外需要极耳轮廓。

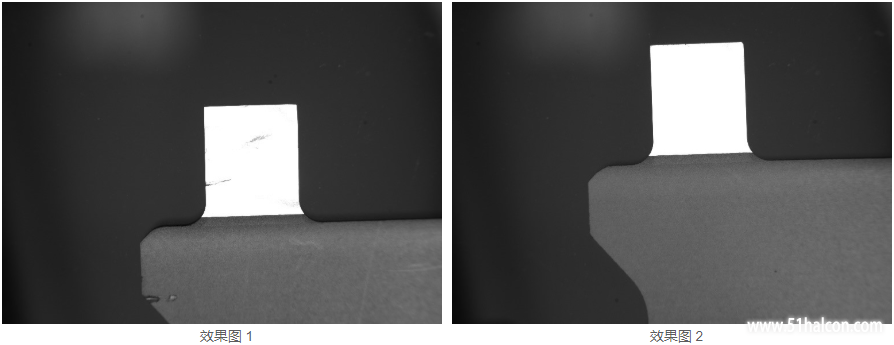

(3)架设以及效果

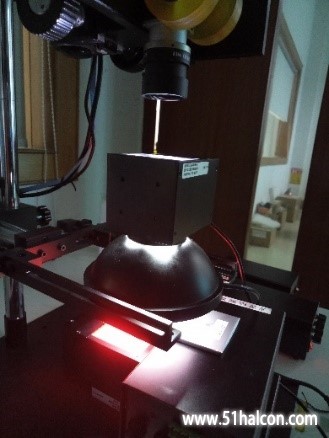

架设图

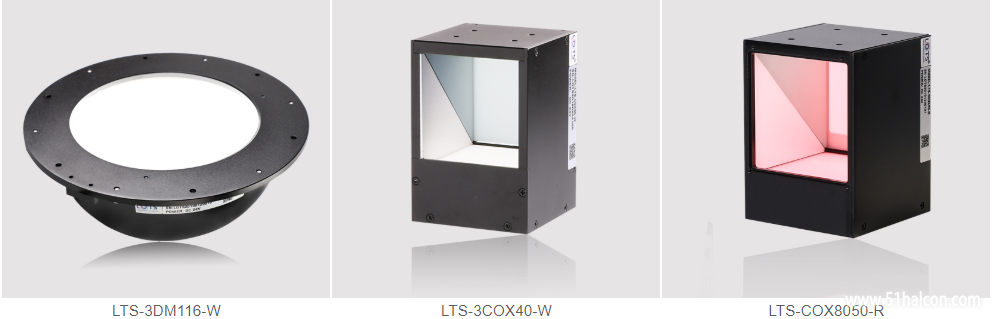

(4)光源选择-型号：LTS-3DM116-W+LTS-COX8050-R+LTS-3COX40-W组合光源

说明：使用LTS-3DM116-W组合LTS-3COX40-W检测焊点均匀，轻微翘起也能稳定的成像，LTS-COX8050-R能使极耳轮廓与极耳正面区分。

案例三

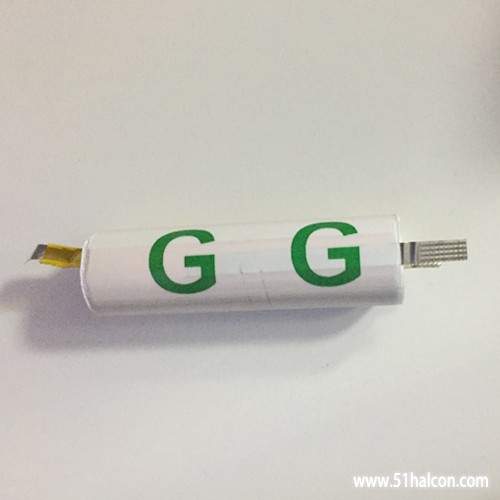

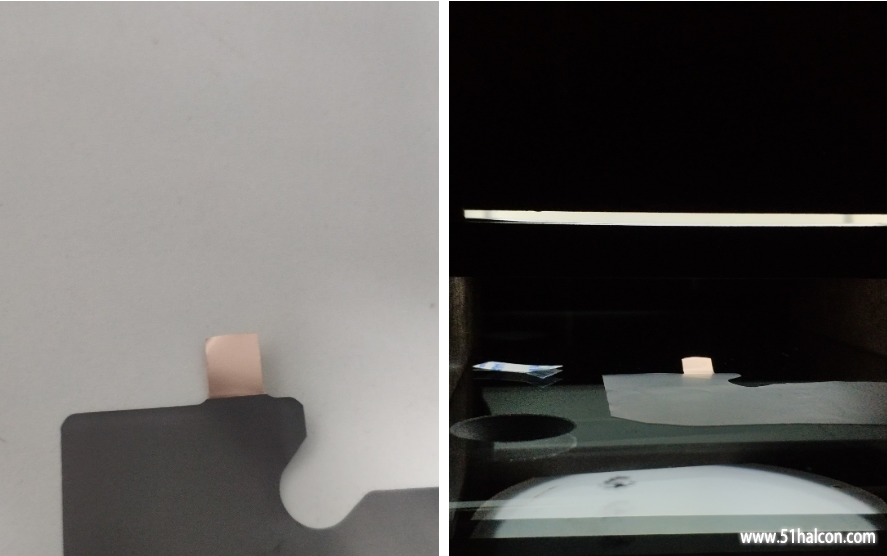

(1)样品图

(2)检测要求-在视野大小20*30，检测极耳端面，极耳定位。

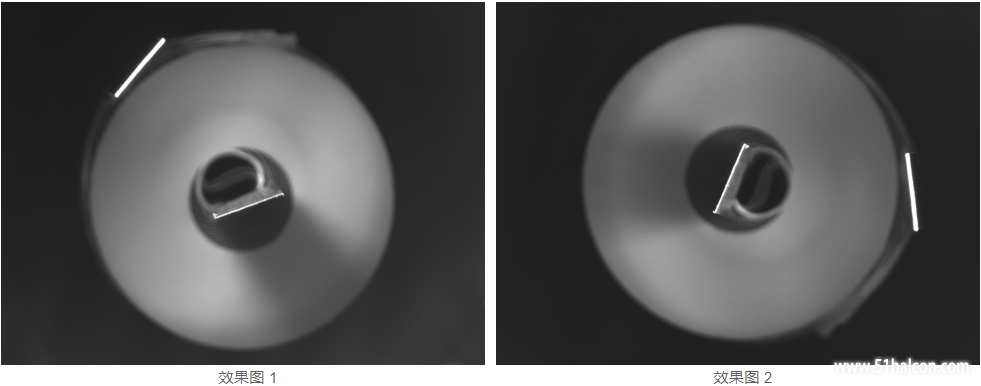

(3)架设以及效果

架设图

(4)光源选择-型号：LTS-RN7400-B

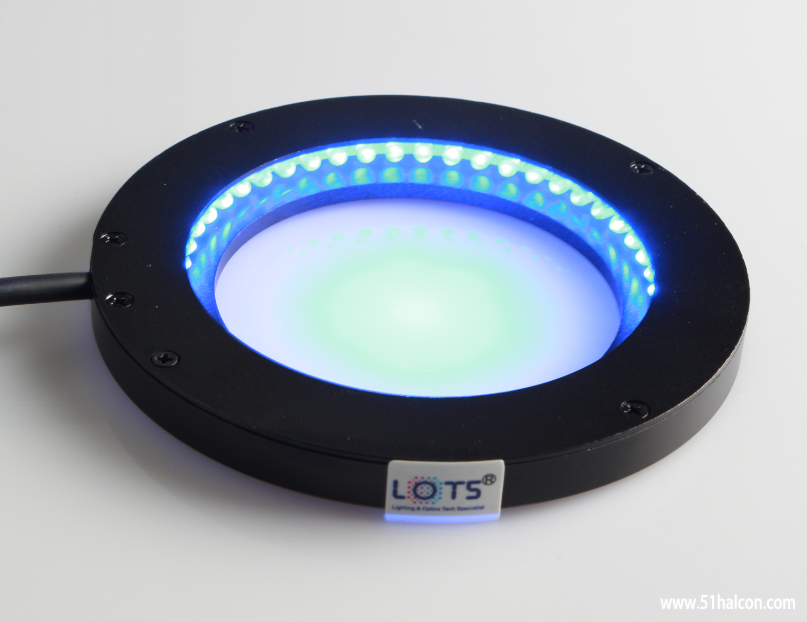

LTS-RN7400-B

说明：使用较小的低角度环光，能够避免白色背景的反光，凸显出金属极耳片的白色轮廓边。
