(3LINR)迷你线光源检测应用

[复制链接]
LOTS 发表于 2022-3-9 09:12:52 | 显示全部楼层 |阅读模式
一、简介

  显示屏灰尘行业检测,经常会用到条形光源水平侧面照射,对于要求不高的场合可以达到要求,但是对于一些大屏幕,而且对检测要求高的案例,条形光存在较大的局限性,检测的效果并不理想。针对此类检测需求,我司研发了一款迷你线光源(3LINR),平行性好,亮度高,非常合适目前的显示屏灰尘检测相关需要,正面与大家分享相关的案例。


二、案例分析

案例一、手机屏幕粉尘检测

检测要求:视野160*70mm

检测缺陷特征:灰尘颗粒

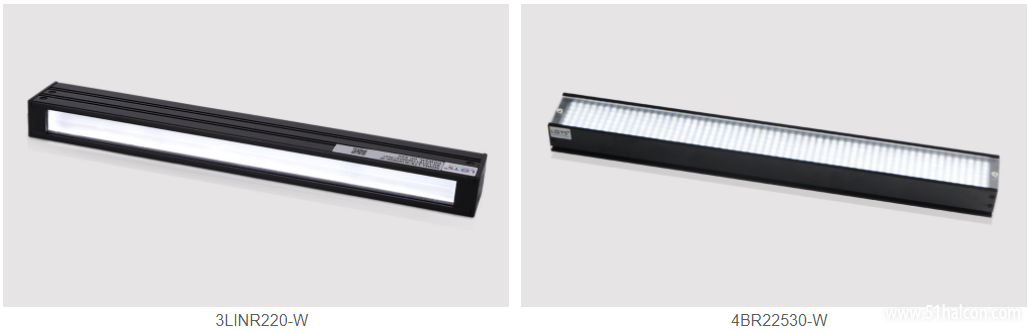

从效果图上看迷你线光源3LINR220-W照射的灰尘颗粒要多,而且与实际面积大小相符,对应的检测精度要高;条形光源4BR15030-W只能检测大灰尘颗粒,与实际面积对比有所差异。具体效果如下图所示:

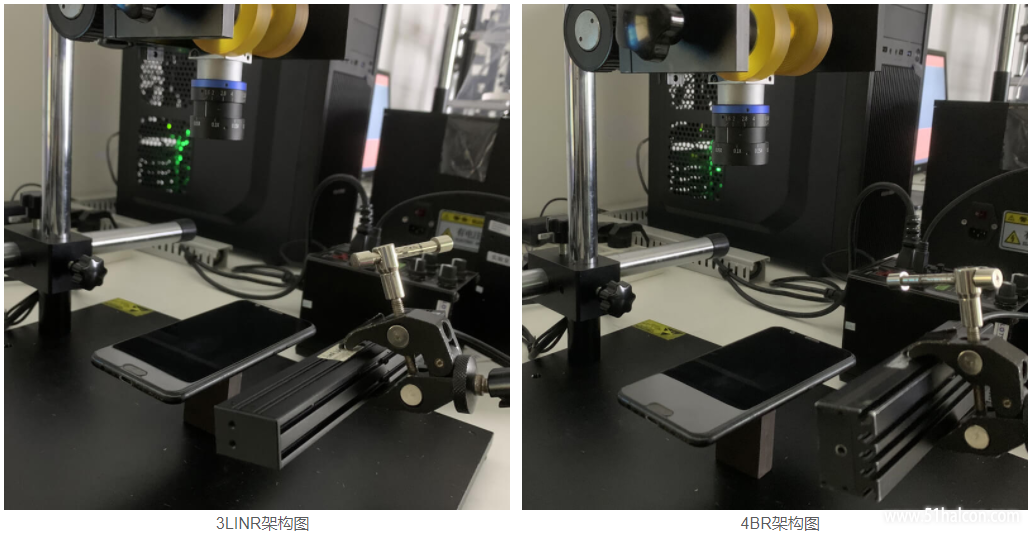

产品实物图

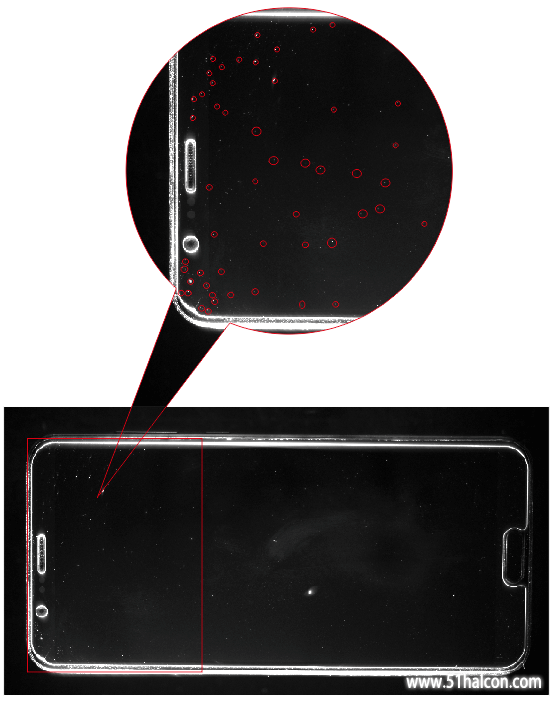

LTS-3LINR效果图

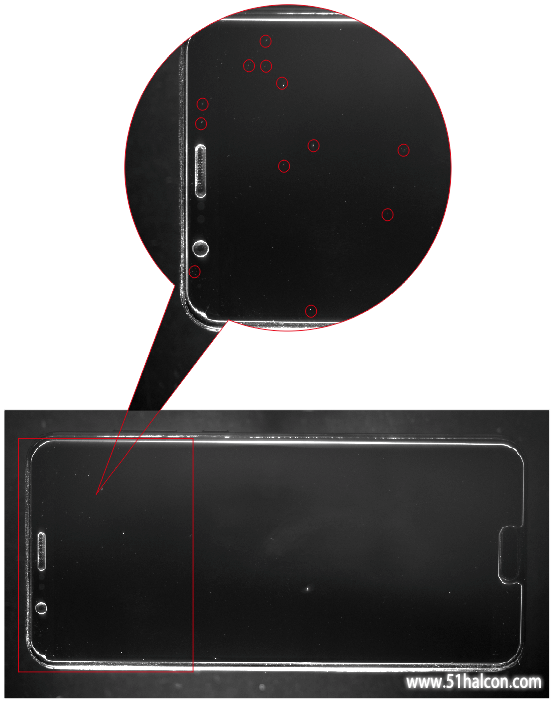

LTS-4BR效果图



案例二、平板电脑屏幕灰尘检测

检测要求:视野230*160mm

检测缺陷特征:灰尘颗粒

对于大面积产品来说,单侧打光对光源的照射角度与均匀性要求高,迷你线光照射的光路会比较平行,条形光源角度相对较大,比较散发。所以对于大面积类产品表面灰尘检测,条形光源会有亮度渐变的问题存在,而使用迷你线光源则无此问题。具体效果如下图所示:

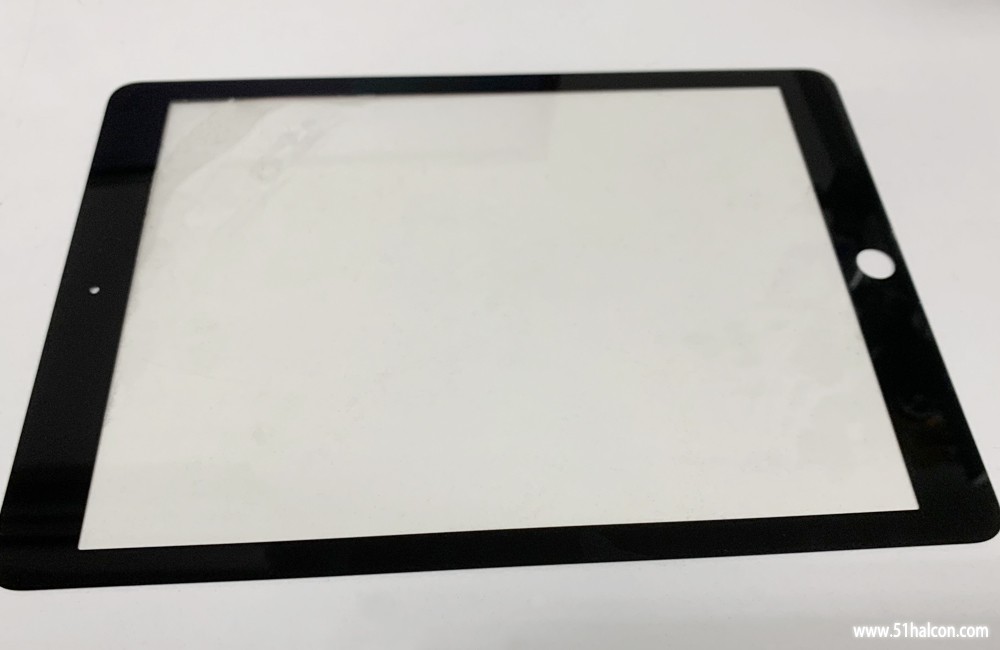

产品实物图

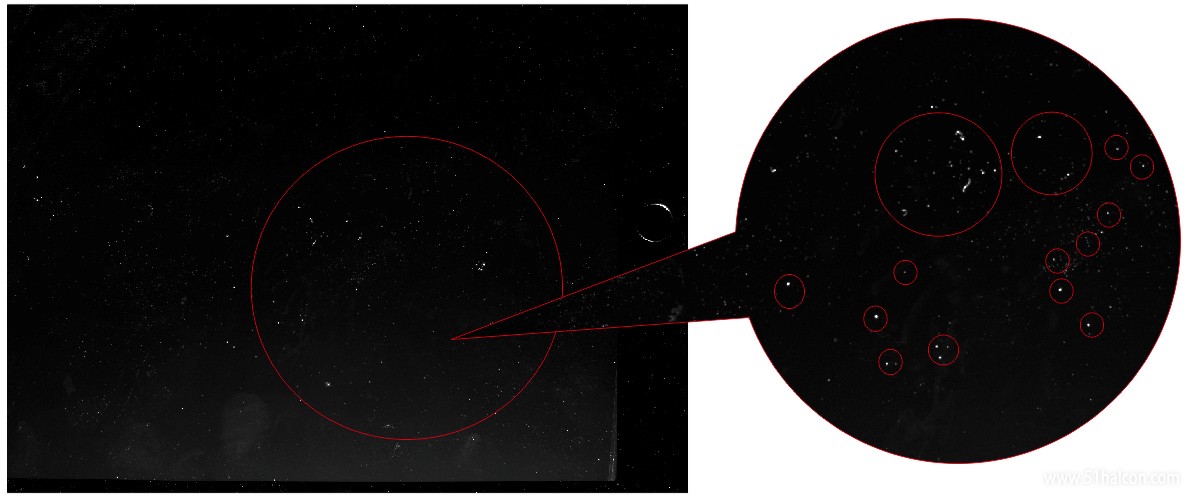

LTS-3LINR效果图

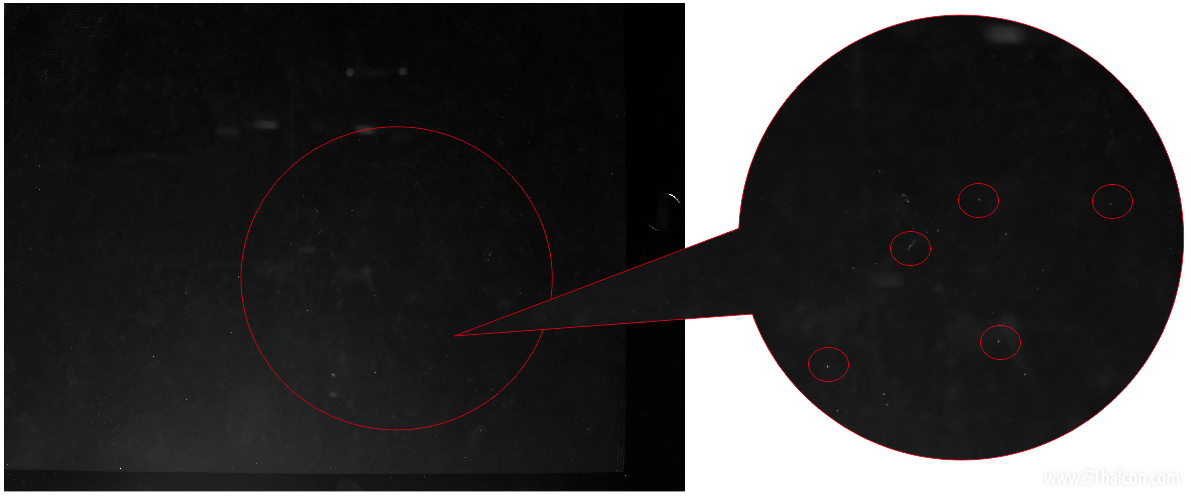

LTS-4BR效果图




三、总结

迷你线光源3LINR系列光源具有光路平行性好、亮度高特点,结构小巧等优点,可广泛应用于屏幕灰尘检测需求。

※各位客户如需借样测试购买,可直接联系我司。
咨询热线:+86-769-23131500
官方网站:http://www.lotsmv.com
地址:广东省东莞市厚街镇科技工业城福东路挺丰科技园B栋1-3层
