什么是短波红外(SWIR)光?

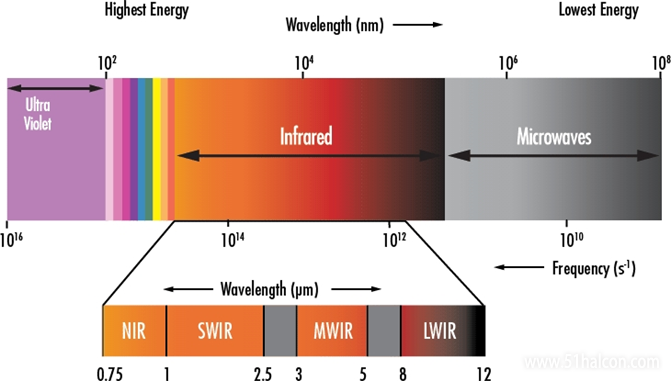

  短波红外(SWIR)光一般指1000-1700nm波长范围内的光线。由于普通工业相机硅传感器的上限约为1000nm,因此SWIR成像需要能在SWIR范围内工作的专用SWIR相机。砷化铟镓(InGaAs)传感器是在SWIR中使用的主要传感器,使用该传感器的SWIR相机可覆盖典型的SWIR频带。

为什么使用短波红外(SWIR)?

  与可见光相比,SWIR波长更长,穿透力更强,与原子结构的相互作用也不同,这为机器视觉应用提供了一些新的、独特的成像可能性。当图像在SWIR光谱时,会呈现出与可见光不同的影像,原来在可见光下难以识别的特征,在SWIR下可能清晰可见。

  产品的检测和分类是SWIR最有前途的机器视觉应用之一。例如在该波长的物体图像中,水几乎是黑色的,因为它在1450nm和1900nm都有很强的吸附性。因此,使用合适的SWIR光源可以清楚地显示受损水果、散装谷物或灌溉良好的作物的水分含量。

  乐视科技现已推出1050nm/ 1200nm/1300nm/1450nm/1550nm/1600nm/1650nm等波长的SWIR光源,可覆盖日常检测所需的各个波段。

  以下是短波红外光源的应用案例,供各位客户参考。(短波红外光源需配套短波红外相机一起使用)

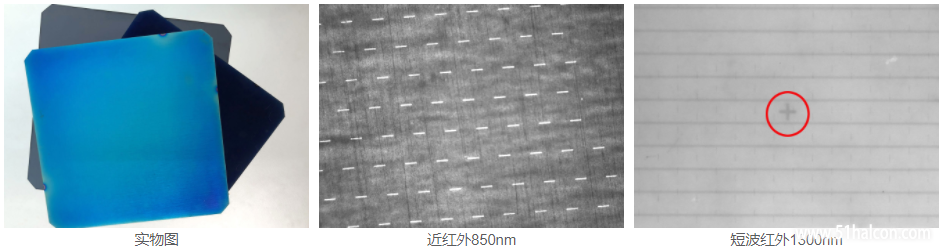

1.光伏片线路MAKE点检测
下图中可以看出,近红外与短红外对不同物质、对光谱的不同吸收特性呈现的画面,可以更好提升检测区域的对比效果。

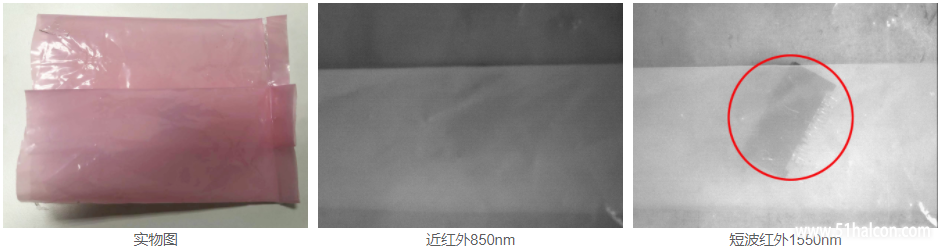

2.包装袋内物体检测
下图中可以看出,近红外与短波红外光源的波段不同,穿透性不同、对隐藏于物体内的成像检测效果不同。

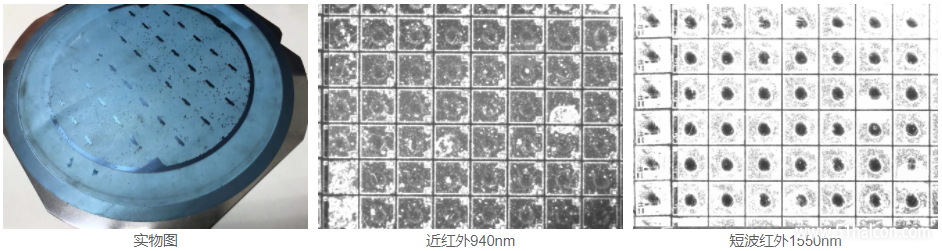

3.晶元内孔检测
下图中可以看出,近红外与短波红外光源的波段不同,穿透性与反射性不同、对隐藏于物体内的成像检测效果不同。

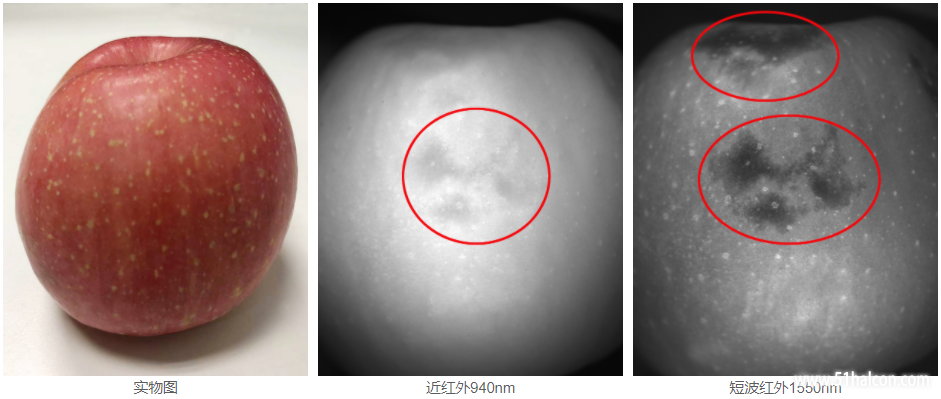

4.苹果变质检测
下图中可以看出,近红外与短波红外光源的波段不同,穿透性与反射性不同、对物体内的分子排列变化区别,使得不同波段的成像对比效果不同。

5.墨水瓶内杂质检测
下图中可以看出,近红外基本无法有穿透效果,而长红外可以很好的穿透使瓶内杂质对比明显。

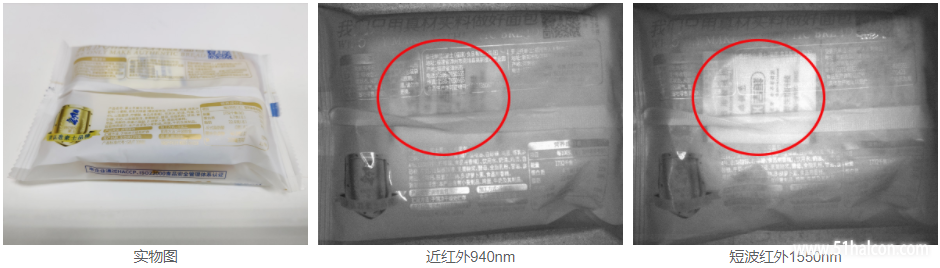

6.面包防腐剂包有无检测
食品包装常检的有食品的完好、有无放防腐剂包等。下图中近红外照明对比不够明显,而短波红外光源穿透性强照明对比大大提升。

此案例及图片归LOTS(乐视)所有,如需转载请联系客服。


  乐视科技是一家致力于光源研发、生产一体化公司,是各个行业的光源应用前行者。短波红外的成像运用还有很多的拓展,需要人们去开拓和摸索。若是短波探测器的生产技术能够实现成本上的革命性突破,并且配置相应的光源,相信短波成像在具有如此多的技术优势下在各领域的运用都将普及开来。
