[乐视光源] 【乐视新品】3DPC系列数字控制盒

[复制链接]
LOTS 发表于 2022-6-16 09:56:58 | 显示全部楼层 |阅读模式
本帖最后由 LOTS 于 2022-6-16 09:59 编辑

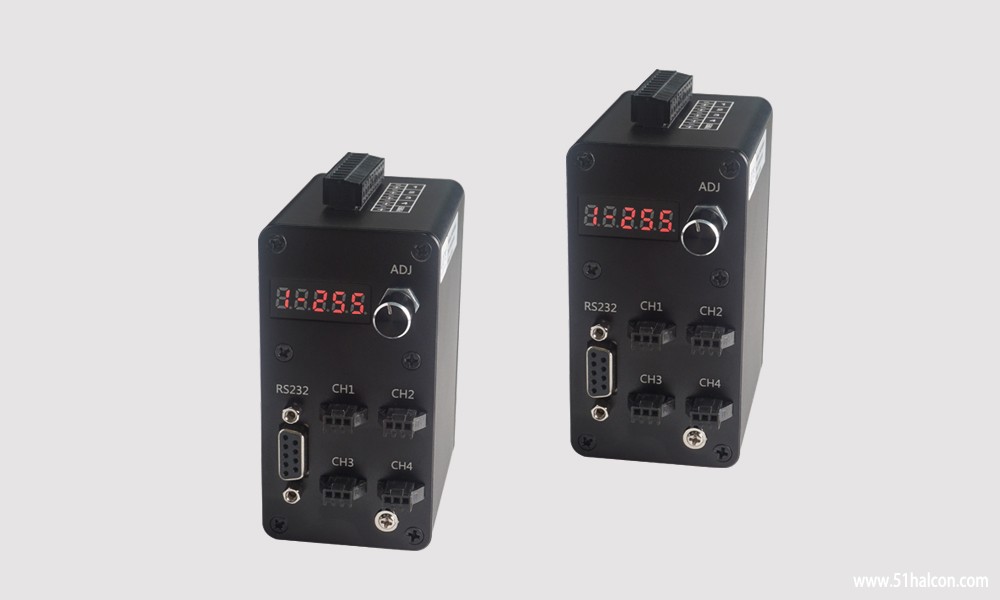

乐视科技最新研发特色产品-3DPC系列数字控制盒,采用STM32单片机控制,体积小巧,功能强大,性价比高。

产品特点:

★铝合金外壳,散热好;

★高性价比配套照明最佳方案 ;

★PWM常亮与频闪功能模式可选 ;

★频闪点亮时间0-255ms可设;

★10us快速响应,256级亮度可调;

★配备12V 500mA相机供电接口。

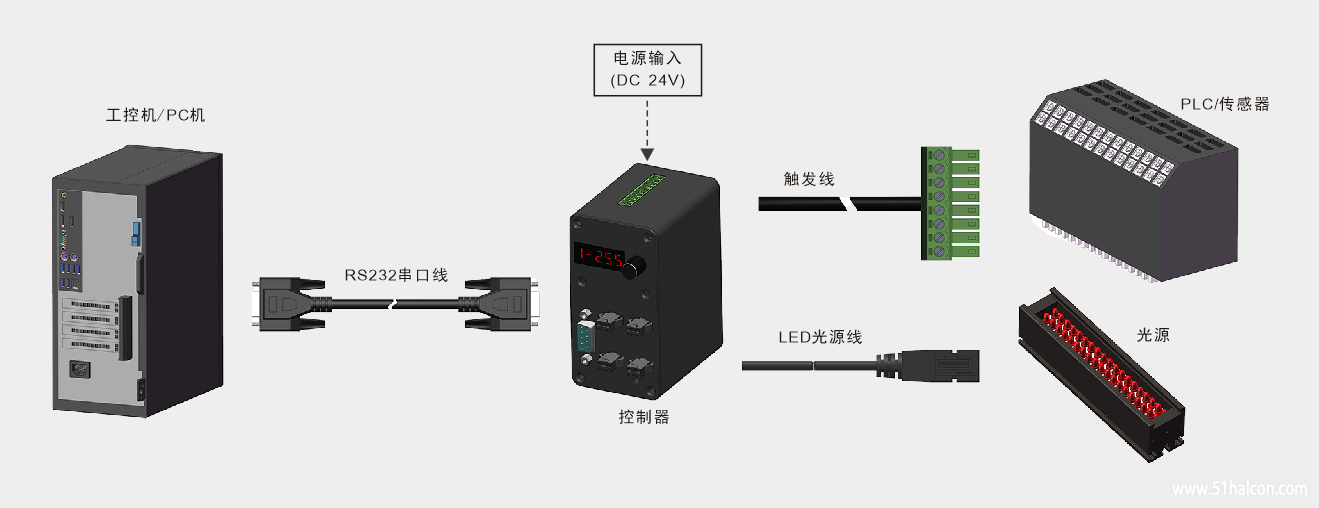

工作系统示例:

时序图:

常亮模式(H 1模式):

当外部连接触发信号时,触发“+”输入高电平5-24V “-”接地时,光源灭。

常灭模式(H 0模式):

当外部连接触发信号时,触发“+”输入高电平5-24V “-”接地时,光源亮。

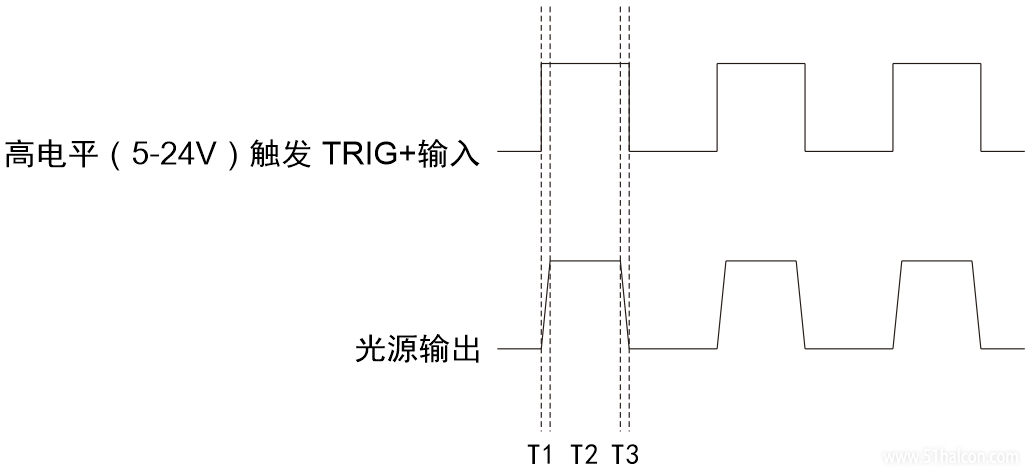

常灭模式(H0模式)触发时序图

说明:T1触发光源打开延时时间,T2触发光源关闭延时时间,T3光源被触发后点亮时间,T1≤10us,T3≤10us。

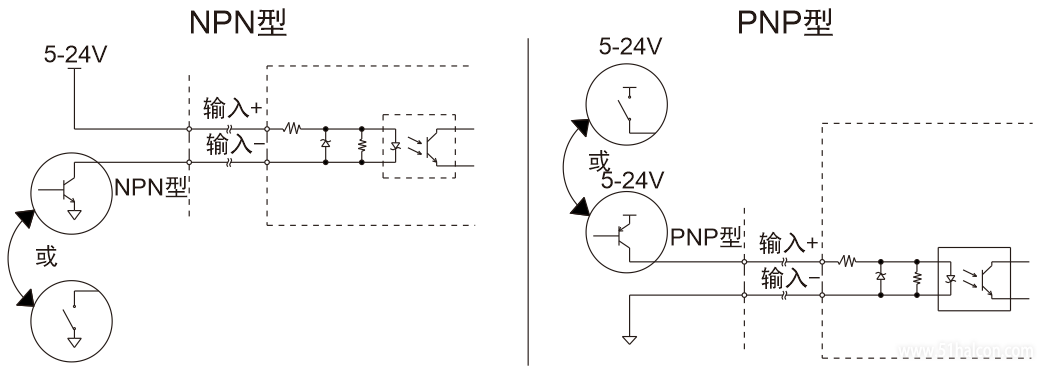

触发接线方法:

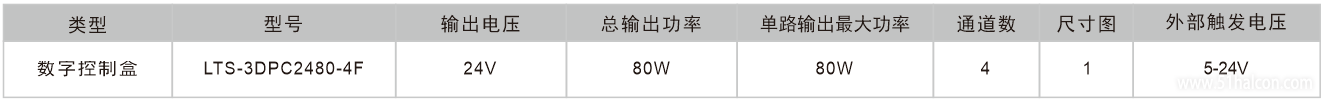

控制器参数:

控制器型号:

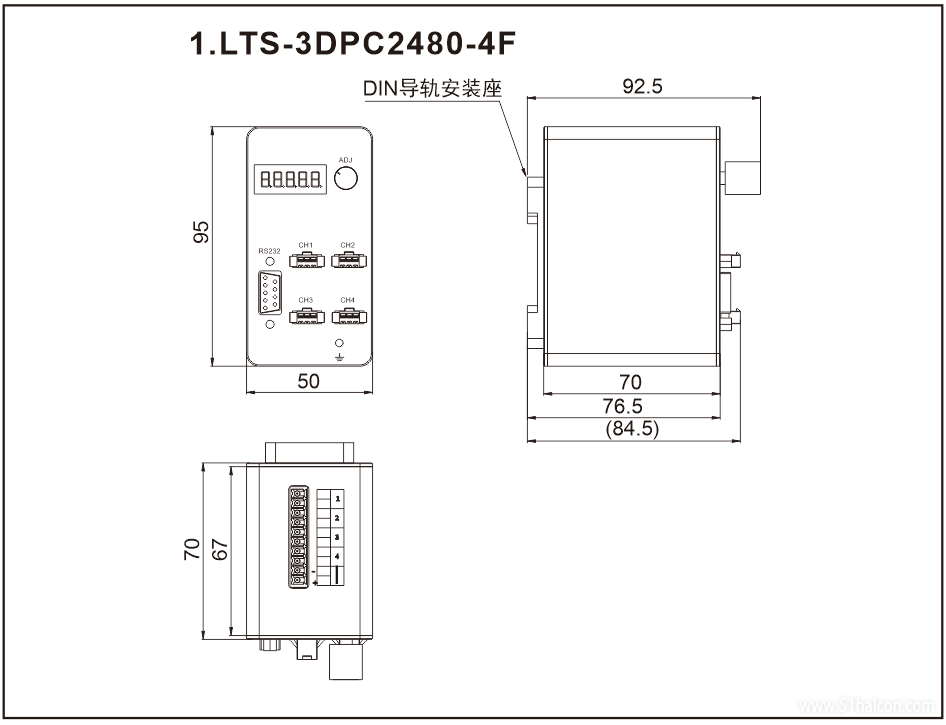

外形尺寸(mm)

免费借样:

★各位客户如需借样测试购买,可直接联系我司。

咨询热线:+86-769-23131500

官方网站:http://www.lotsmv.com

地址:广东省东莞市厚街镇科技工业城福东路挺丰科技园B栋1-3层
