光栅同轴线光源应用案例

[复制链接]
LOTS 发表于 2022-7-19 14:51:14 | 显示全部楼层 |阅读模式
本帖最后由 LOTS 于 2022-7-19 14:57 编辑

原理:

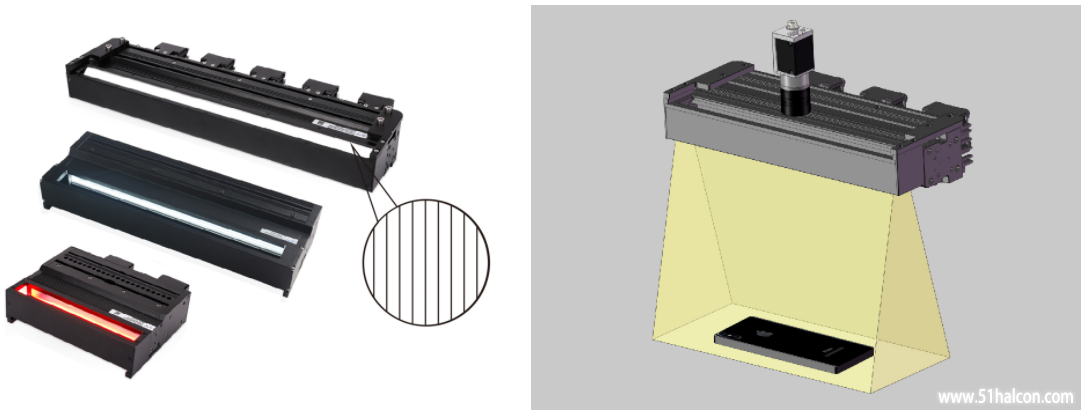

使用新型光学元件,配合同轴线光源可对光滑表面进行凹凸检测。光源上配有光栅元件,当检测到凹凸点时,条纹的成像就会发生变形,此变形的位置即为凹凸点的位置。

产品特点

★透光性高, 均匀性好

★设计配合同轴线光

★特殊光学设计,成像效果良好

行业应用

★光滑表面凹凸、划伤、黑点等缺陷检测


应用案例

1.反光膜曲面、凹凸点检测

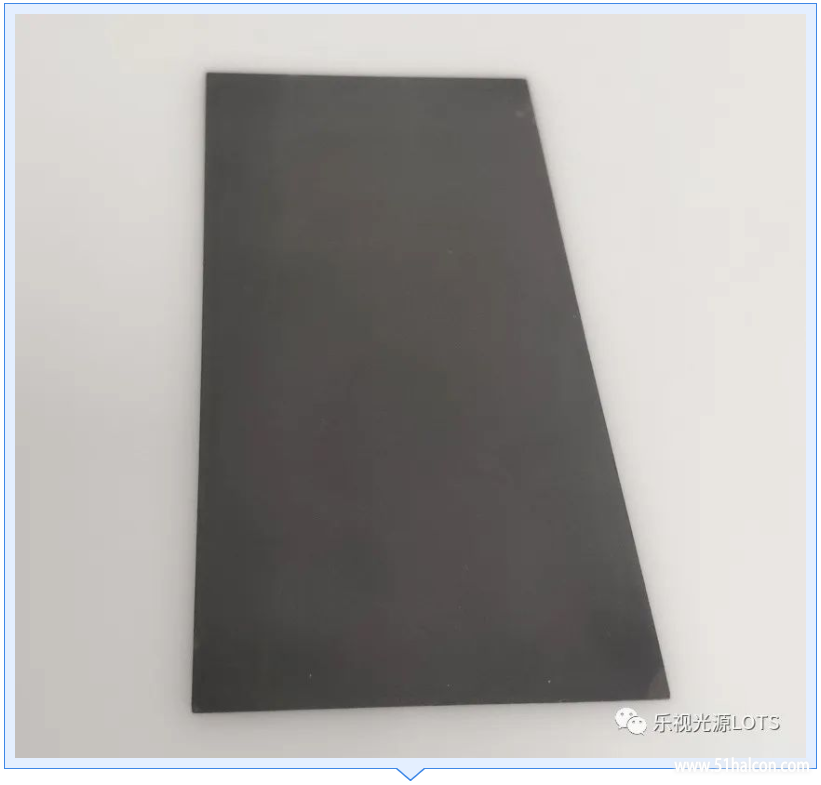

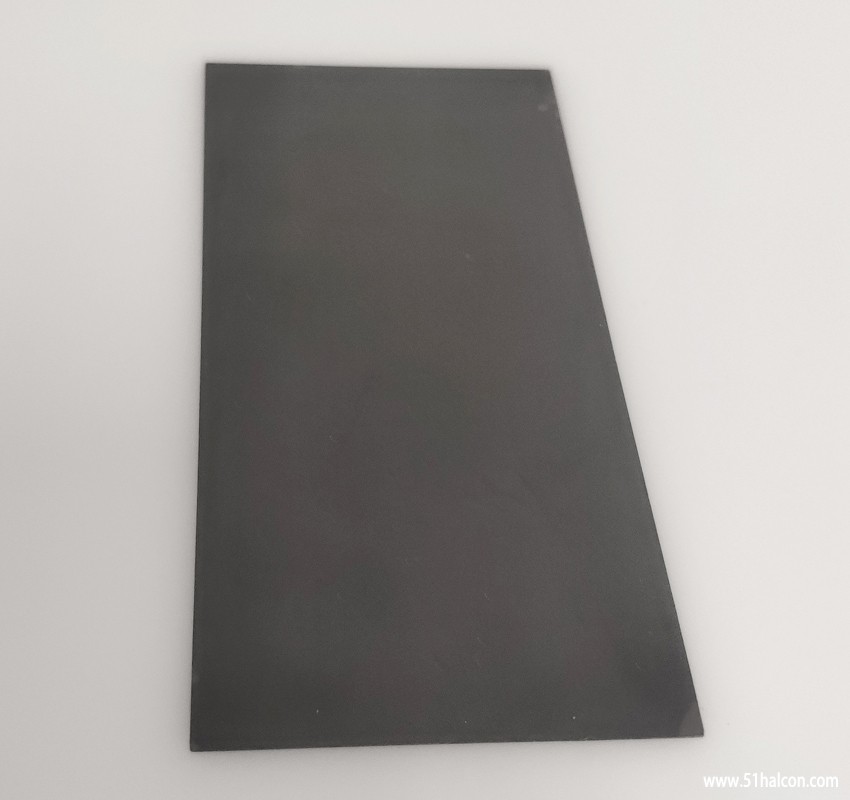

样品图1

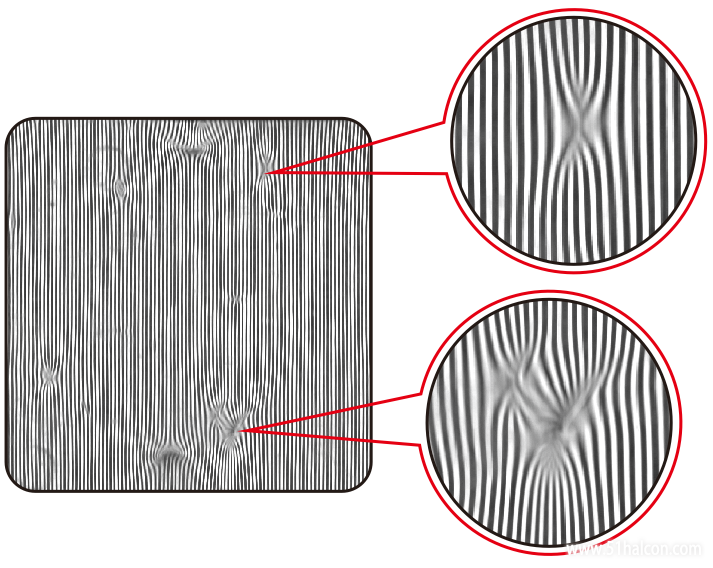

效果图1

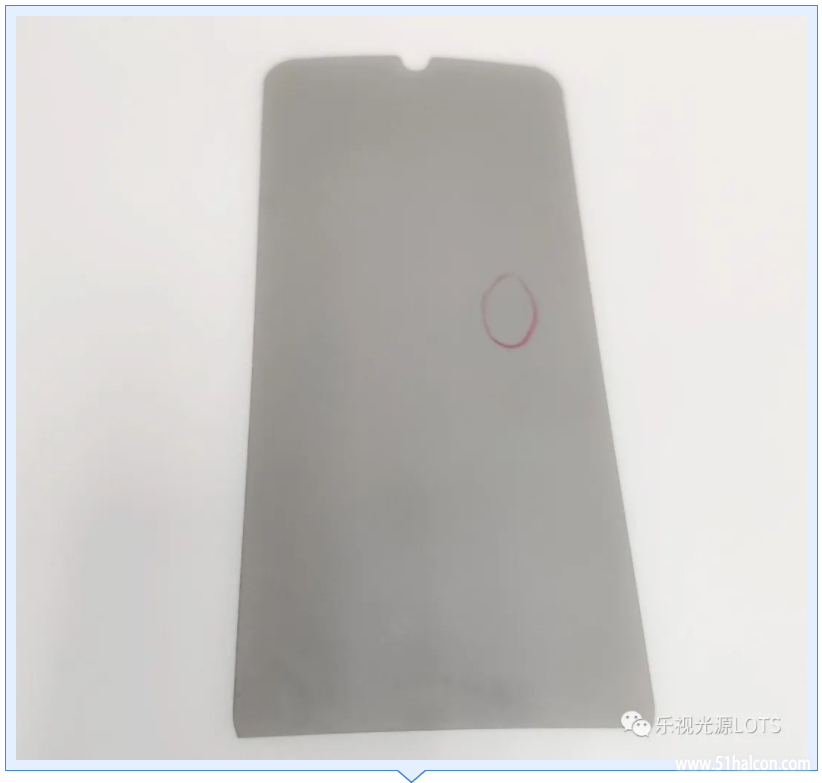

2.手机偏光膜曲面、凹凸点检测

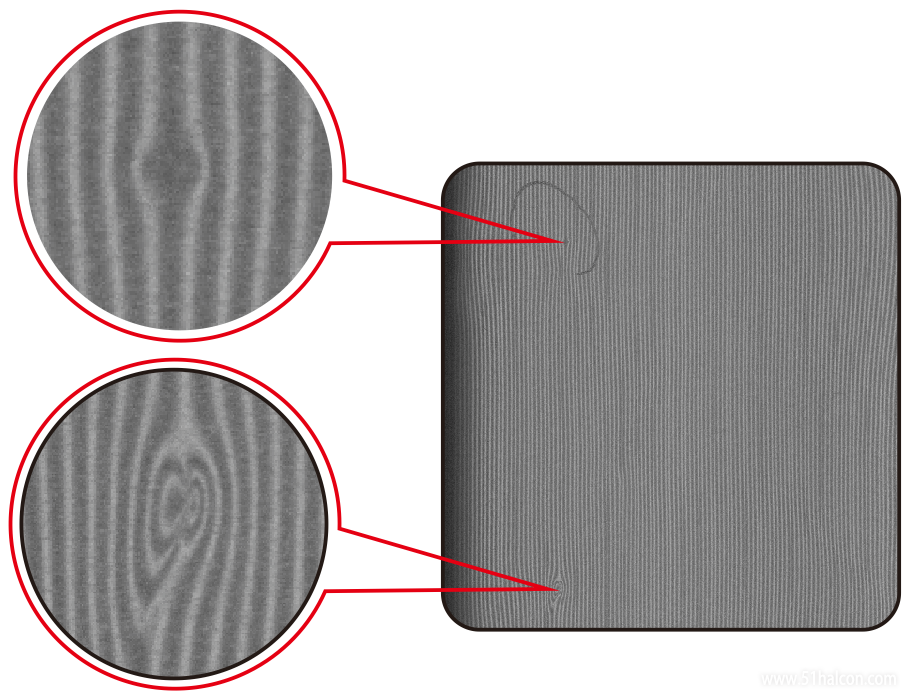

效果图2


效果图2

说明:对于光滑表面的凹凸点,通过判断条纹的弯曲很容易找出缺陷位置,放大缺陷。线阵检测面积大,可根据样品的大小选择相对大的光源来满足视野的,均匀性相对面阵更有优势。

3.偏光膜轻微划伤等缺陷检测

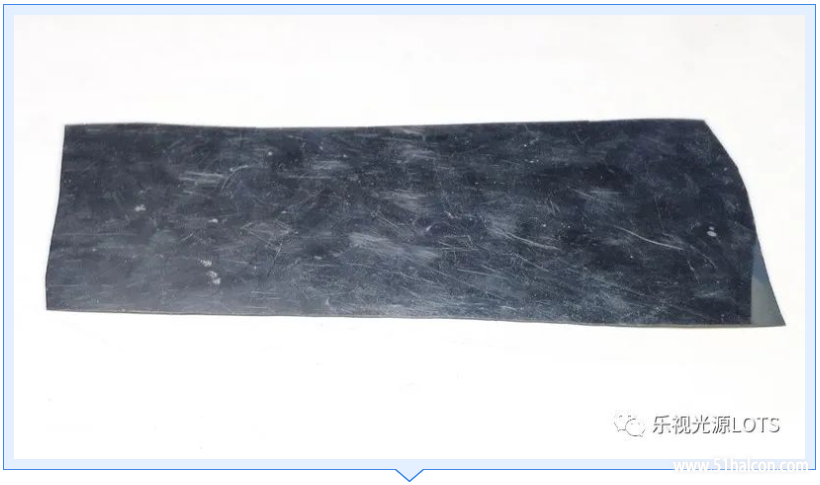

样品图3

效果图3

说明:对于光滑表面的轻微划伤点,常规的光源检测很难看到缺陷,通过光栅同轴光源后,缺陷部分呈现出栅格杂乱,凸显出缺陷,有利于机器视觉识别。

免费借样:

★各位客户如需借样测试购买,可直接联系我司。

咨询热线:+86-769-23131500

官方网站:http://www.lotsmv.com

地址:广东省东莞市厚街镇科技工业城福东路挺丰科技园B栋1-3层
