关于draw_rake的用法

[复制链接]
Cheng.Kevin 发表于 2016-11-17 14:04:59 | 显示全部楼层 |阅读模式
draw_rake的用法,视频学习中使用的这个算子,在halcon12里没有找到
Criss 发表于 2016-11-17 15:18:22 | 显示全部楼层
鸟叔封装的那个卡直线的算子,这个是封装的,不属于halcon自带的算子,需要在论坛里面下载,然后在外部函数那里导入即可!
 楼主| Cheng.Kevin 发表于 2016-11-18 09:58:13 | 显示全部楼层
是不是rake和spoke工具里的内容,请问怎么导入外部函数
Criss 发表于 2016-11-18 10:57:01 | 显示全部楼层
Cheng.Kevin 发表于 2016-11-18 09:58
是不是rake和spoke工具里的内容,请问怎么导入成外部函数

Halcon10操作:
1.你需要在本站下载spoke的三个算子文件到图中加载的那个目录下面去(你也可以放到类似这样的目录:D:\Program Files\MVTec\Procedures);
1.打开Halcon 10,点击菜单栏“过程”,选择“外部过程设置”;

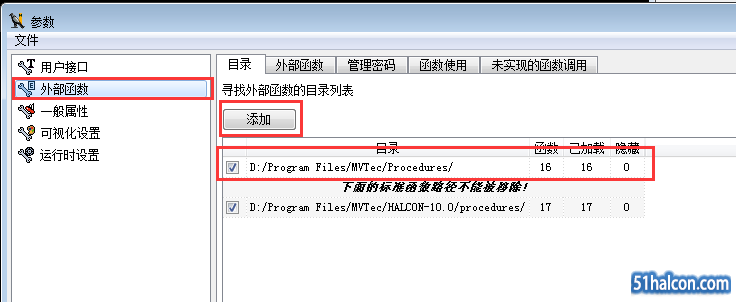

2.打开对话框“设置->外部函数设置”,点击“添加”指向你放算子文件的目录即可(我们指向刚刚放的D:\Program Files\MVTec\Procedures 目录即可)!
3.对话框出现了你添加的那个目录,而且里面有函数数目出现就可以了,这里我们有16个函数加载。

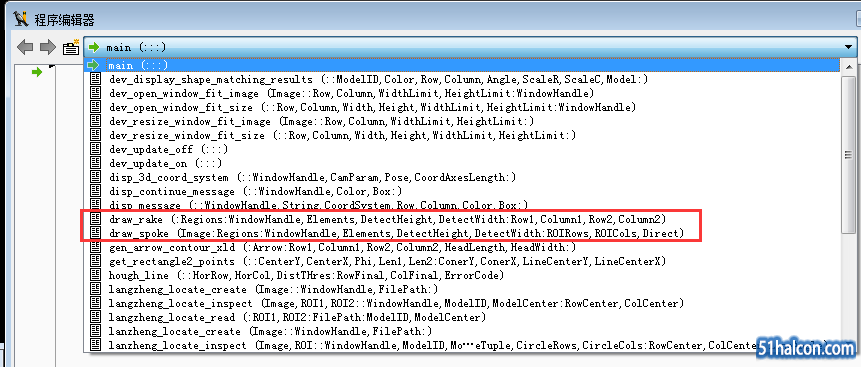

4.回到主界面,在程序编辑器里面就可以看到你的函数已经加载进来了!

5.如果这个目录已经存在,你只是往里面添加了问题,请重启hdevelop软件即可。



小沫爱视觉 发表于 2017-4-8 10:31:25 | 显示全部楼层
导入了,为什么还是不对呢?
小沫爱视觉 发表于 2017-4-8 10:39:42 | 显示全部楼层

楼主怎么做的呢/?我导入了可是还是不行啊。。着急。能不能指点一下!!!
Criss 发表于 2017-4-8 22:46:28 | 显示全部楼层
小沫爱视觉 发表于 2017-4-8 10:39
楼主怎么做的呢/?我导入了可是还是不行啊。。着急。能不能指点一下!!!

首先要把你下载的文件放到那个你定义的目录里面去,然后在按照上面的方式去加载算子就可以了。
美丽燕阳天 发表于 2017-7-31 16:14:18 | 显示全部楼层
51Halcon 发表于 2016-11-18 10:57
Halcon10操作:1.你需要在本站下载spoke的三个算子文件到图中加载的那个目录下面去(你也可以放到类似这样 ...

halcon12版的怎么添加?没有“过程”呢?
Criss 发表于 2017-7-31 18:34:44 | 显示全部楼层
美丽燕阳天 发表于 2017-7-31 16:14
halcon12版的怎么添加?没有“过程”呢?

其他版本添加:函数->管理函数->函数(选择“目录”选项卡进行添加即可)
