关于使用读dxf文件进行形状匹配的疑问

ericL · 发表于 2023-3-23 15:07:08

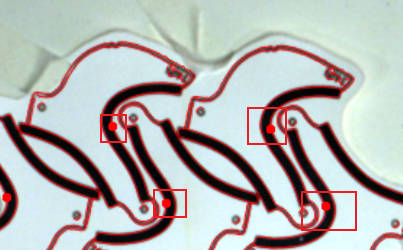

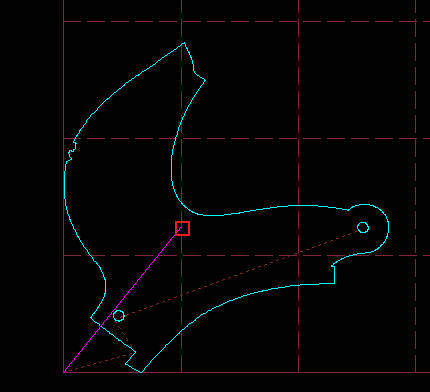

发现在使用read_contour_xld_dxf和gen_model_image_of_bright_object_with_holes_COPY_1读入dxf文件转化为轮廓后，做模板与需要匹配的图片进行匹配，映射到图片上的角度，大小和位置都差很远，而直接用读取模板图片不使用dxf做的模板，进行形状匹配就不会出现这种问题；这是为什么呢？做模板都是用create_scaled_shape_model，而匹配模板都是用find_scaled_shape_model

Criss · 发表于 2023-3-23 16:52:34

正常情况下，导入的dxf中心和基于它创建的模板中心确实是不一样的，而且镜像后偏差也大。好在所有的数据都是相对的，一般这种情况下将dxf基于模板位置进行仿射校准到一致即可，然后再仿射最终的图像。

ericL · 发表于 2023-3-23 16:57:04

Criss 发表于 2023-3-23 16:52
正常情况下，导入的dxf中心和基于它创建的模板中心确实是不一样的，而且镜像后偏差也大。好在所有的数据都 ...

好的，感谢，我看一下

ericL · 发表于 2023-3-24 16:20:31

Criss 发表于 2023-3-23 16:52
正常情况下，导入的dxf中心和基于它创建的模板中心确实是不一样的，而且镜像后偏差也大。好在所有的数据都 ...

您好，不好意思我还想问一下，我想要通过模板匹配得出的质心转换为世界坐标后，在世界坐标下把dxf轮廓的质心移动到模板匹配出的质心位置，但是模板匹配的质心每个都不一定在模版轮廓的同一个位置，且这些质心和模板轮廓的相对位置和我dxf的质心与dxf轮廓的相对位置也不一样，直接质心对质心，轮廓整体位置会对不上，这种情况您这边之前有没有遇到或者考虑过
