新品推荐|320万Lx-超高亮线光源

[复制链接]
LOTS 发表于 2023-4-11 16:26:00 | 显示全部楼层 |阅读模式
本帖最后由 LOTS 于 2023-4-11 16:34 编辑

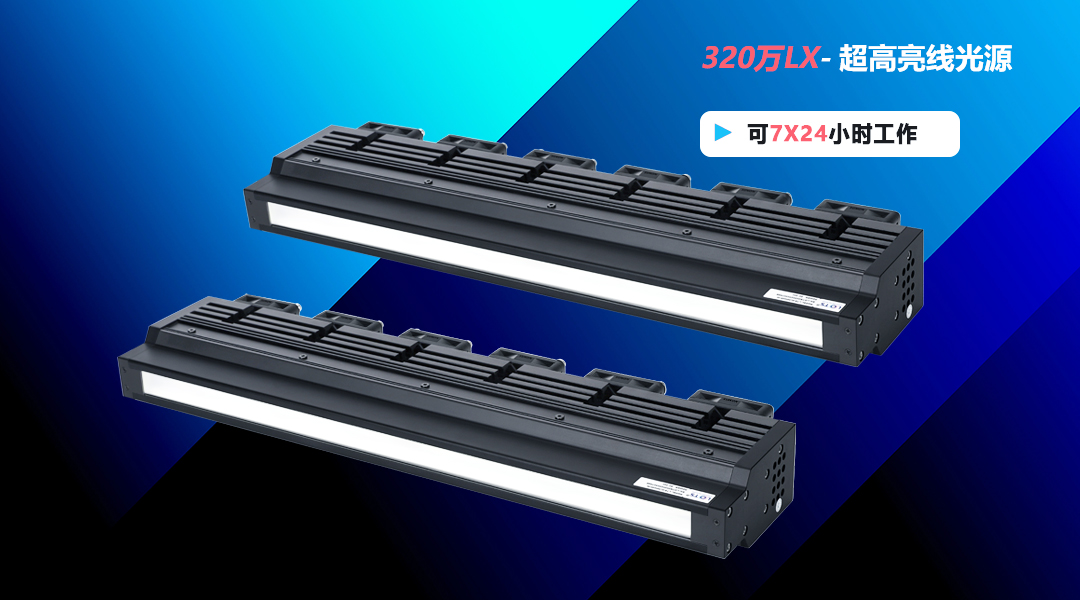

4LINH是乐视科技最新研发的第4代超高亮线光源,采用高亮LED及独特光学设计,相对于3LINH系列,照度提升1.6倍,重量减轻35%,体积减小20%,可7x24小时工作,照度可达到320万Lx。

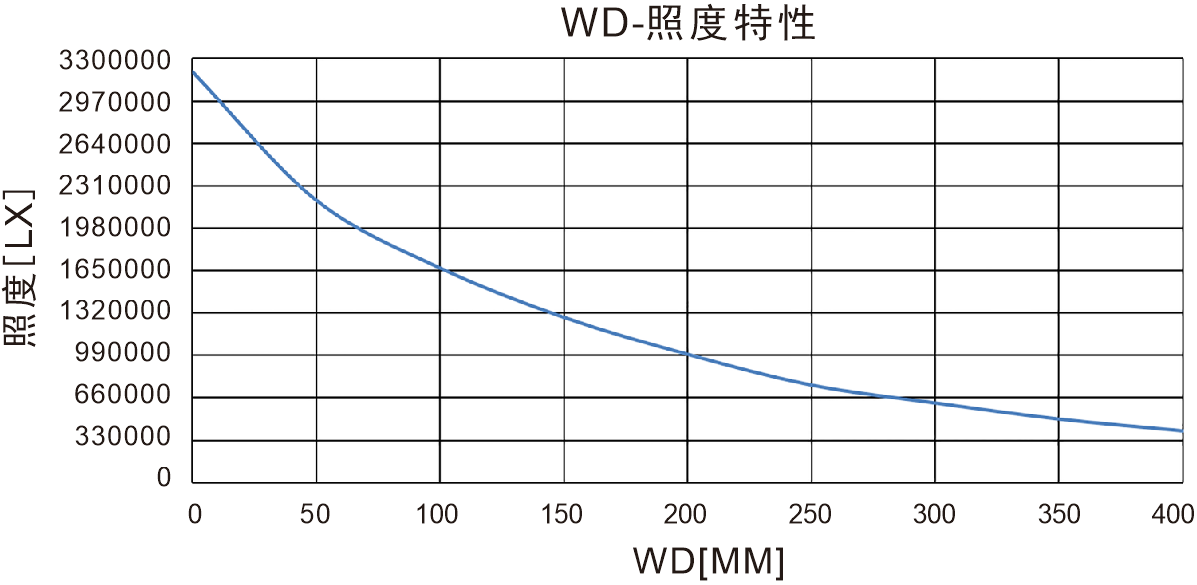

照度特性图
型号:LTS-4LINH400-W

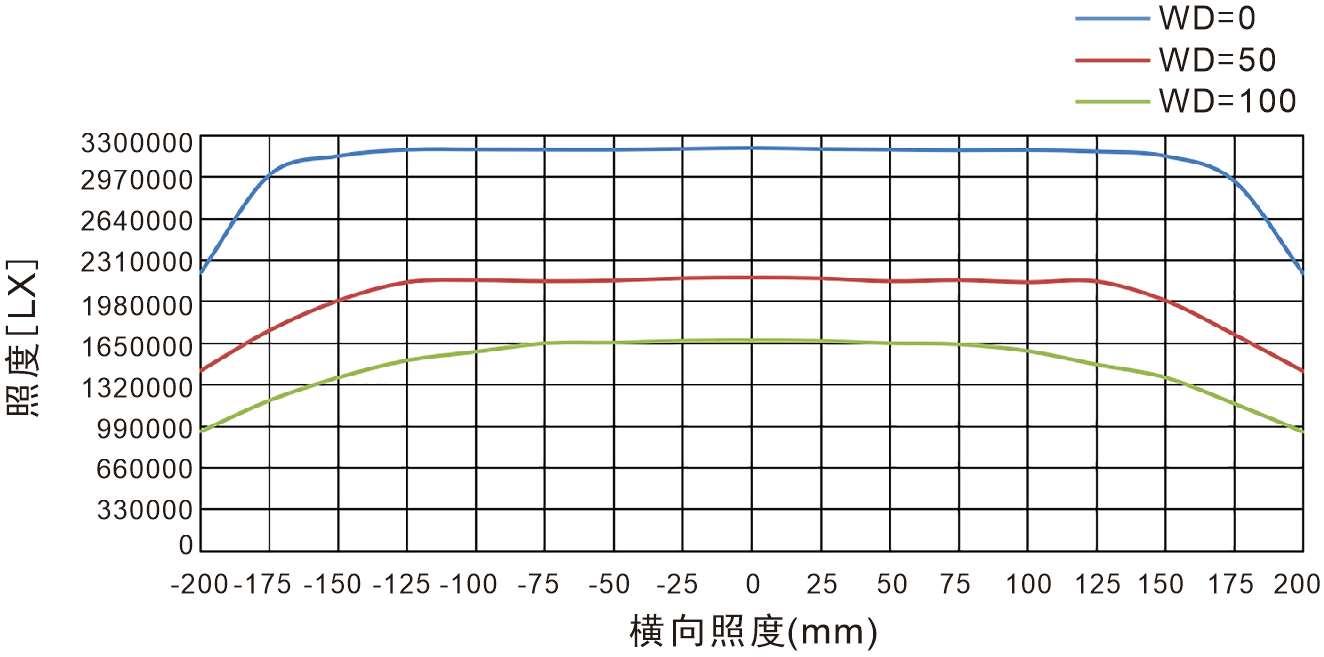

横向特性图

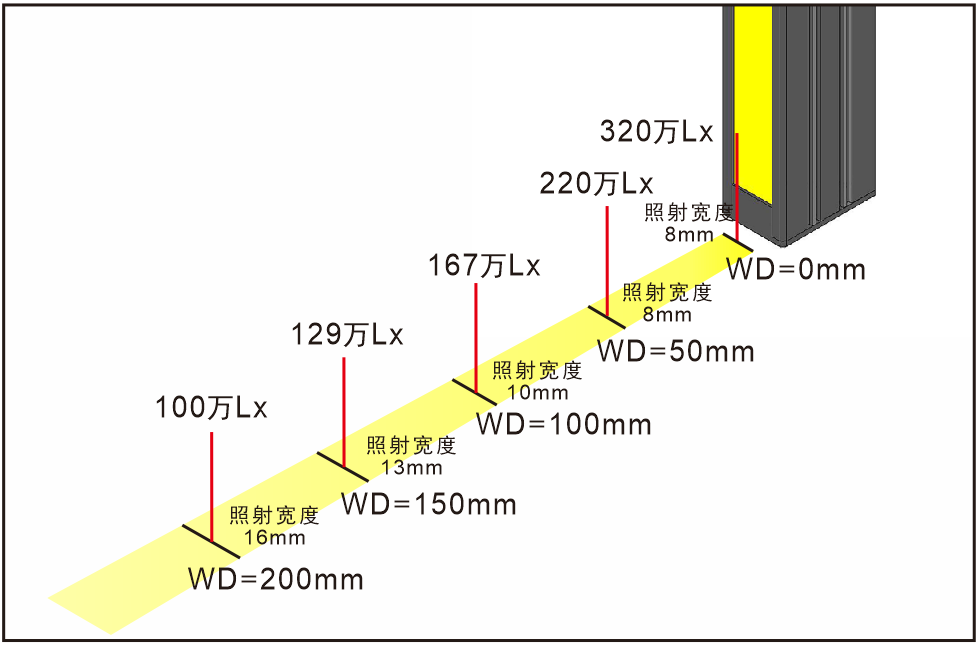

照度图

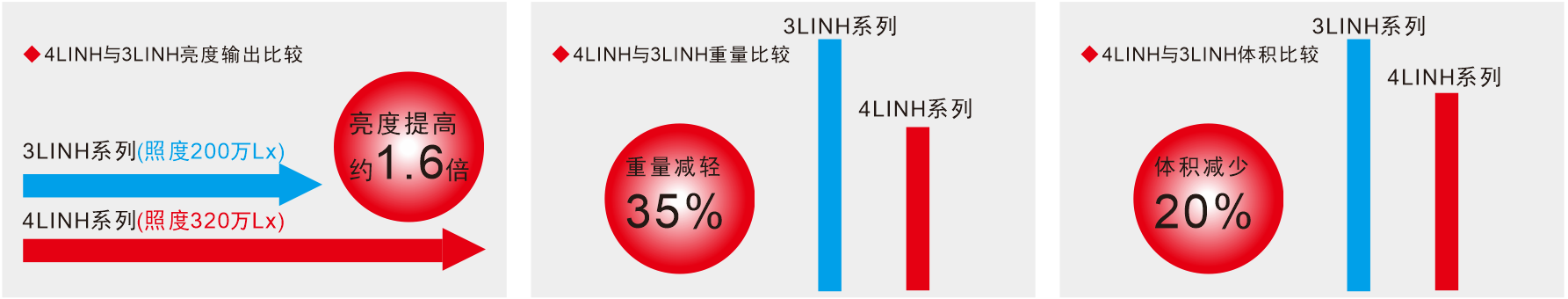

效果对比图

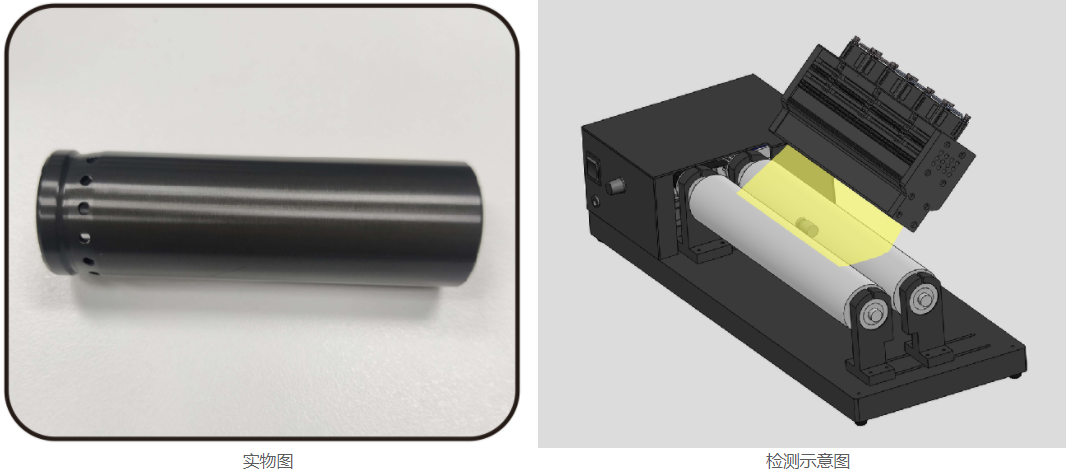

成像实例:圆柱表面检测


金属产品表面划伤4代与3代线光源对比,打光效果优于3代光源,缺陷对比度高。

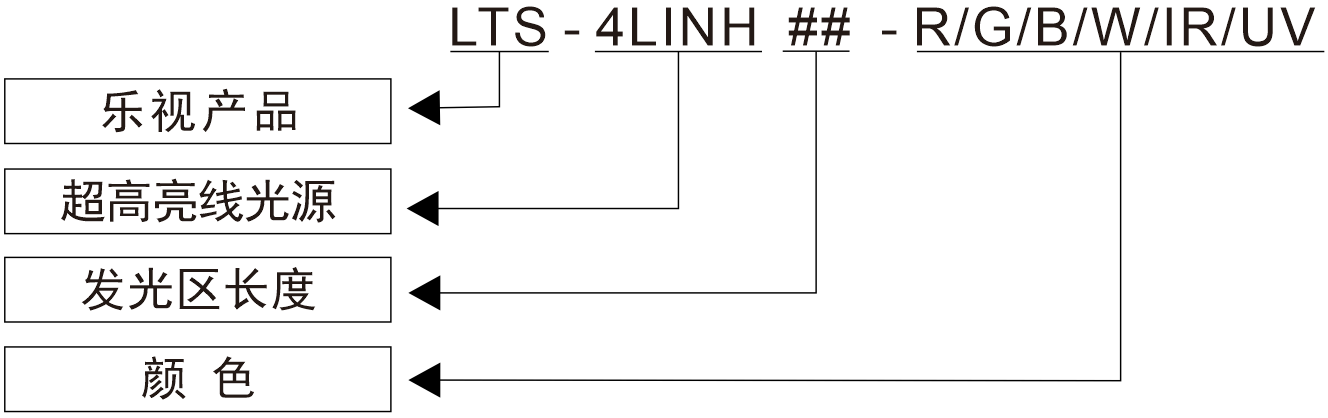

编码规则
4LINH编码规则 .png

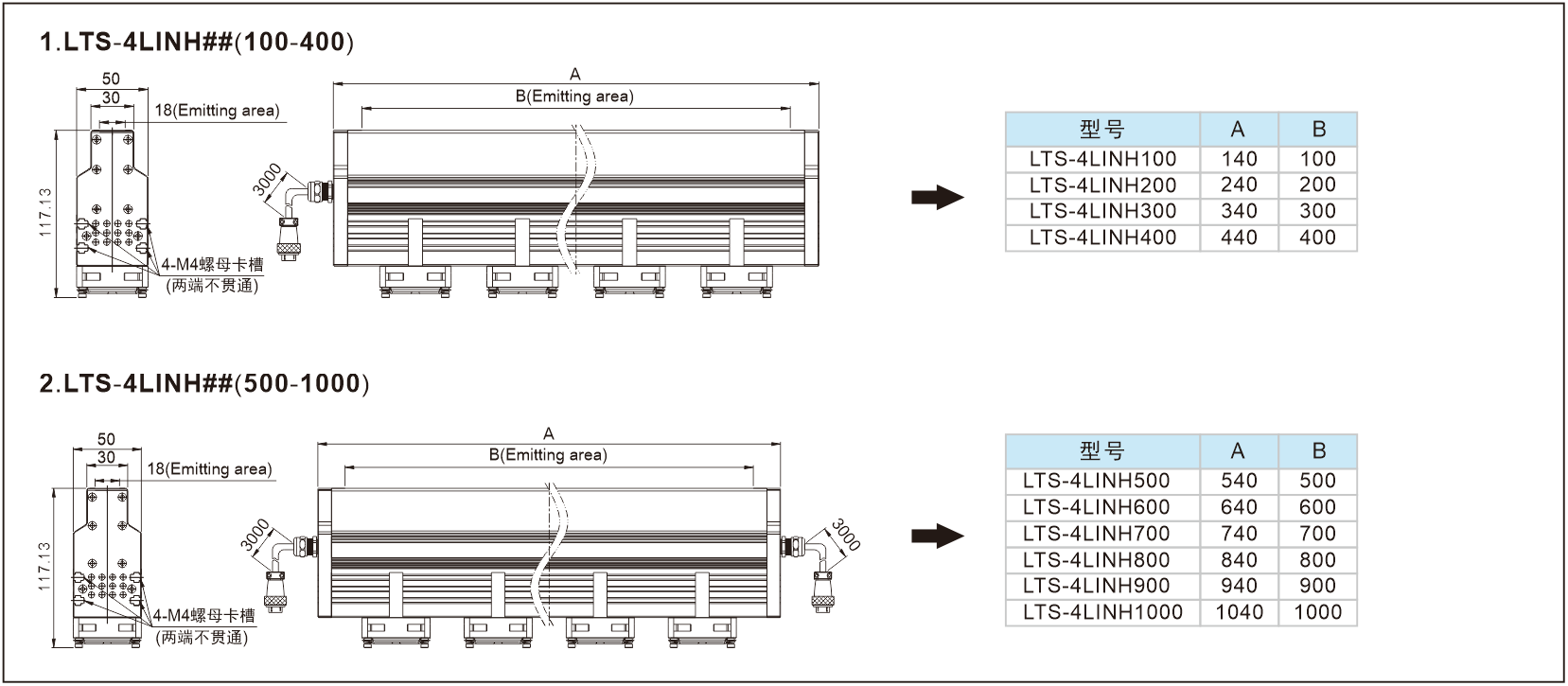

外形尺寸(mm)
本帖最后由 LOTS 于 2023-2-2 15:38 编辑


随着机器视觉的飞速发展,图像处理、智能定位、缺陷检测在现代汽车工业中被广泛应用。尤其是在汽车制造行业,小到汽车零件生产检测,大到汽车的自动驾驶AI识别都离不开机器视觉。下面我们分享一些常见的检测案例,一起了解视觉光源在汽车行业的应用。



一、光学透镜表面缺陷检测案例
使用光源:LTS-3RN12090-R

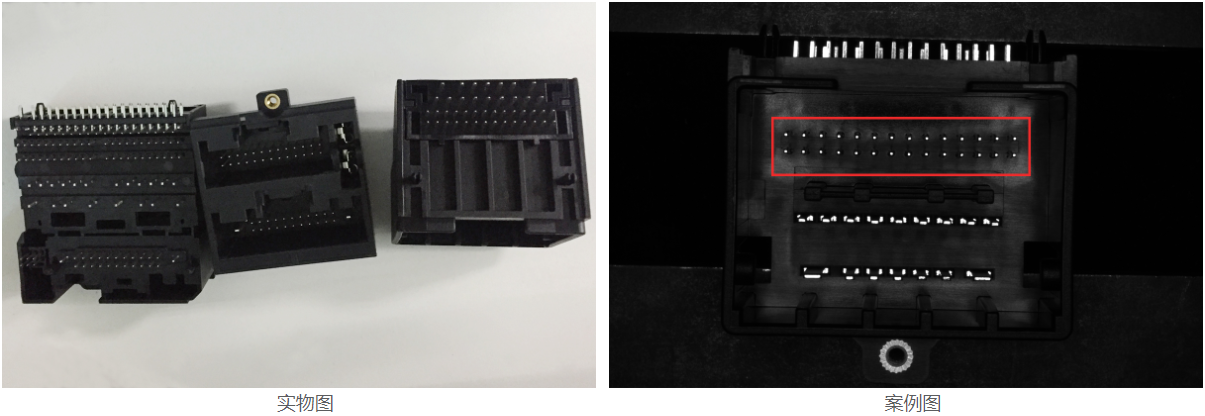

检测汽车连接器针脚,使用高角度环形光垂直照射,使针尖部分的轮廓明显,有利于机械手的抓取跟对位。

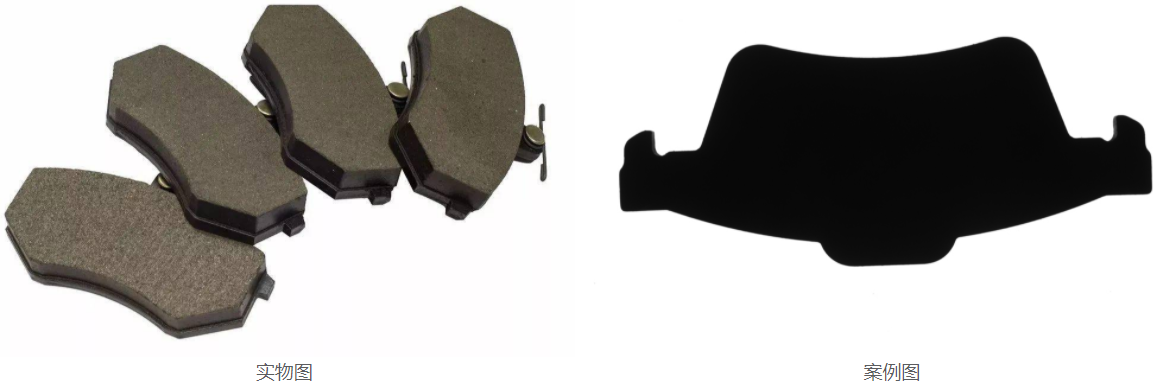

二、汽车刹车片轮廓检测
使用光源:LTS-3FT250250-W
检测刹车片的轮廓,判断物料是否正确,跟装配方向是否一致,同时需要精确的定位,使用背光源可清晰的呈现轮廓。



三、汽车火花塞螺纹缺陷检测
使用光源:LTS-2SDL260-W
检测火花塞螺牙缺陷,火花塞为圆柱形,使用线阵相机可良好展开螺牙,使用隧道线光源可使整个螺牙照射均匀,缺陷凸显。

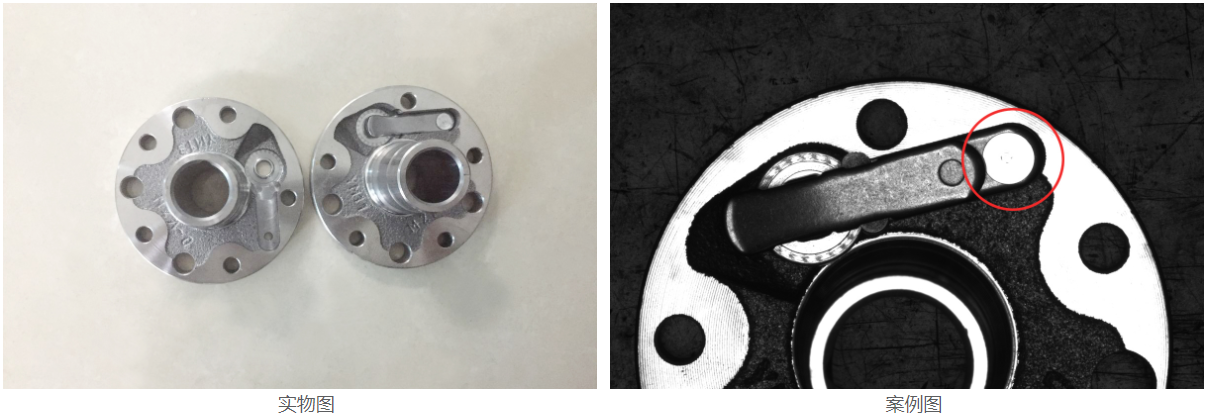

四、汽车组装铆钉检测
使用光源:LTS-4FTR300200-W
此部件较大,需要整视野都能检测到铆钉的位置,避免误判,使用回型背光源,能清晰呈现铆钉,轮廓对比度高。



五、汽车组件垫片检测
使用光源:LTS-4BR25030-W
需要检测出垫片有无,以及定位垫片的方向,可采用性价比高的条形光源,既满足了检测需求,在架构上也有较强的优势。

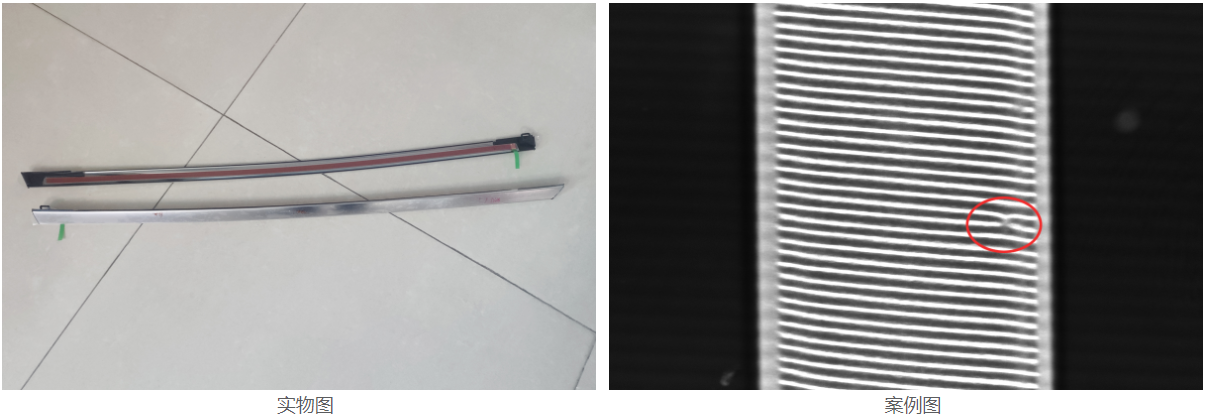

六、汽车反光条不良检测
使用光源:LTS-LFM100-W
汽车反光条在汽车上应用较多,但这类高反光物也是缺陷检测难点,使用栅格平面无影光源可良好凸显缺陷,其通过线条的变形位置来判断出缺陷。

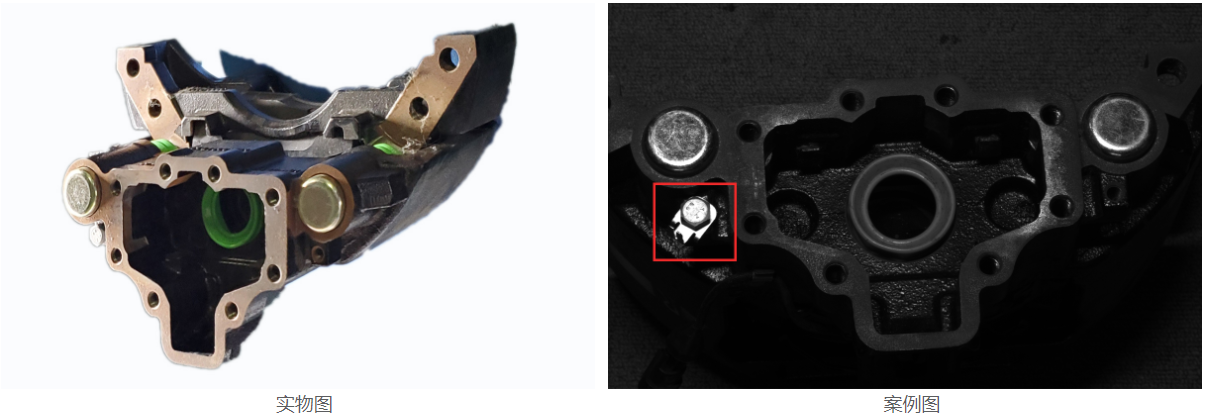

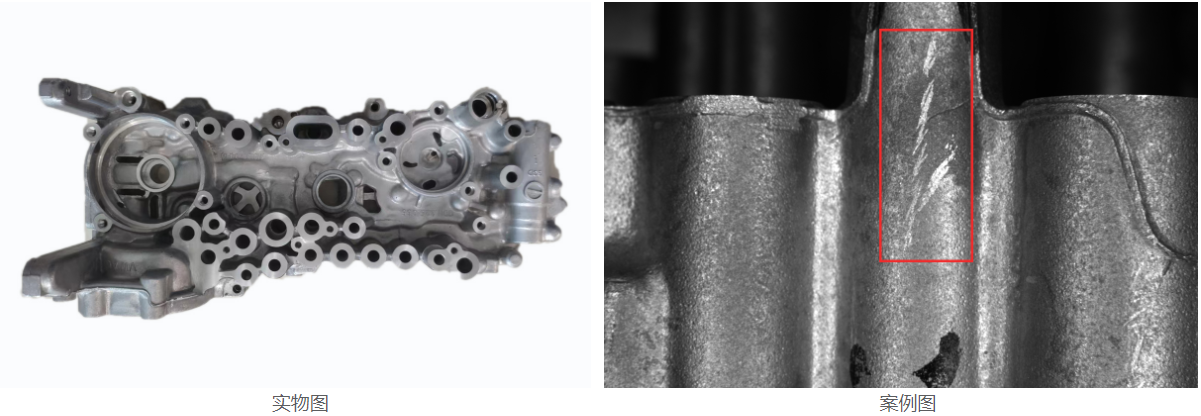

七、变速箱铸造件表面缺陷检测
使用光源:LTS-2HPR180-W
铸造件表面为磨砂,有缺陷的位置是光滑的,沙眼会呈现黑色。因铸造件都是大件,一次很难做到全检,需机械手移动光源相机多次检测,使用环形无影光源,可良好凸显其缺陷。

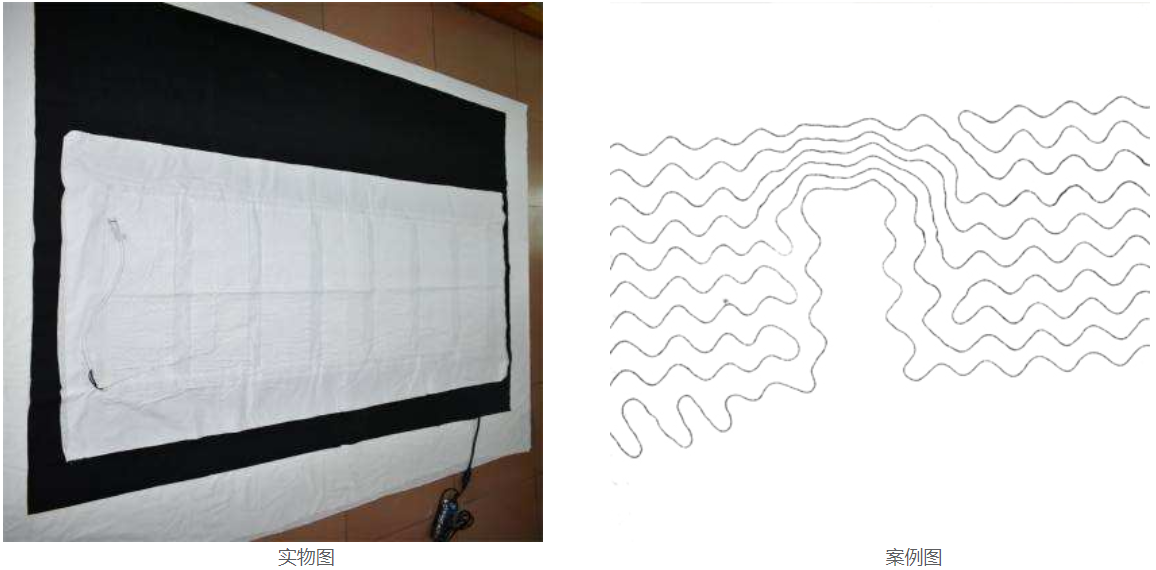

八、方向盘加热线路检测
使用光源:LTS-4FT200200-IR850
方向盘套有一层纤维层,发热导线位于纤维层中间,正面光无法检测,使用红外背光穿透纤维层,使线路清晰呈现。

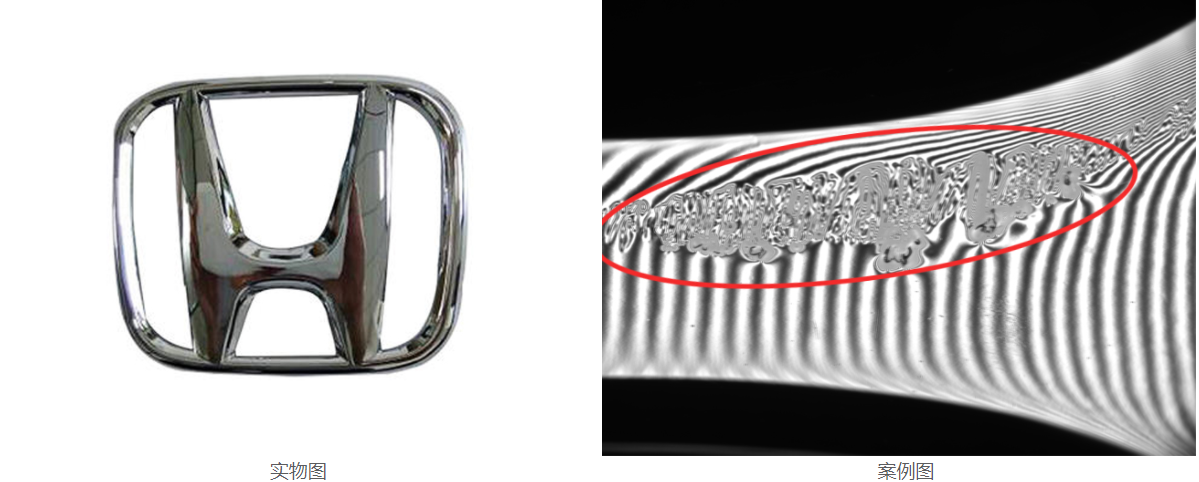

九、汽车车标表面缺陷检测
使用光源:LTS-LFM100-W
汽车车标大多数都是镀铬反光产品,表面非常光滑,而且现状不规则,使用栅格平面无影光源可良好凸显缺陷,通过栅格的变形凸显出缺陷特征。




今天的分享到这里就结束了,感谢大家的支持,我们下期再见。
