halcon中的RGB到任意颜色空间转换

trans_from_rgb 转换图像RGB到任意颜色空间

1. trans_from_rgb(ImageRed, ImageGreen, ImageBlue : ImageResult1, ImageResult2, ImageResult3 : ColorSpace : )

复制代码

支持图像类型：byte, uint2, int4, real（real类型下图像值只能是0和1，否则结果不可预料）

颜色空间：

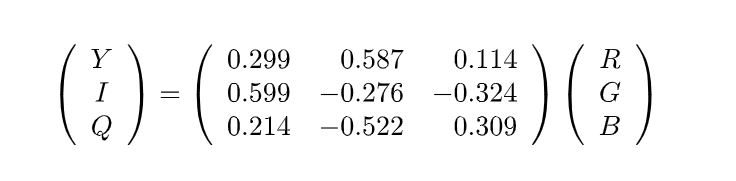

'yiq'

取值范围：


'yuv'

取值范围：

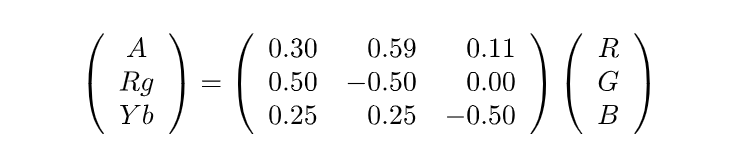

'argyb'

取值范围：


'ciexyz'

所使用的原色sRGB分别对应于CIE Rec. 709以及用作白点D65。
使用的原色(x，y，z):

取值范围：


'hls'

1. Min := min([R, G, B])

2.   Max := max([R, G, B])

3.   L := (Min + Max) / 2

4.   if (Max == Min)

5.      H := 0

6.      S := 0

7.   else

8.      if (L > 0.5)

9.         S := (Max - Min) / (2 - Max - Min)

10.      else

11.         S := (Max - Min) / (Max + Min)

12.      endif

13.      if (R == Max)

14.         H := ((G - B) / (Max - Min)) * rad(60)

15.      elseif (G == Max)

16.         H := (2 + (B - R) / (Max - Min)) * rad(60)

17.      elseif (B == Max)

18.         H := (4 + (R - G) / (Max - Min)) * rad(60)

19.      endif

20.   endif

复制代码

取值范围：


'hsi'

取值范围：


'hsv'

1. Min := min([R, G, B])

2.   Max := max([R, G, B])

3.   V := Max

4.   if (Max == Min)

5.      S := 0

6.      H := 0

7.   else

8.      S := (Max - Min) / Max

9.      if (R == Max)

10.         H := ((G - B) / (Max - Min)) * rad(60)

11.      elseif (G == Max)

12.         H := (2 + (B - R) / (Max - Min)) * rad(60)

13.      elseif (B == Max)

14.         H := (4 + (R - G) / (Max - Min)) * rad(60)

15.      endif

16.   endif

复制代码

取值范围：


'ihs'

1. Min := min([R, G, B])

2.    Max := max([R, G, B])

3.    I := (R + G + B) / 3

4.    if (I == 0)

5.       H := 0

6.       S := 1

7.    else

8.       S := 1 - Min / I

9.       if (S == 0)

10.            H := 0

11.       else

12.          X := (R + R - G - B) / 2

13.          Y := (R - G) * (R - G) + (R - B) * (G - B)

14.          Z := sqrt(Y)

15.          if (Z == 0)

16.             H := 0

17.          else

18.             H := acos(X / Z)

19.          endif

20.          if (B > G)

21.             H := rad(360) - H

22.          endif

23.       endif

24.    endif

复制代码

取值范围：

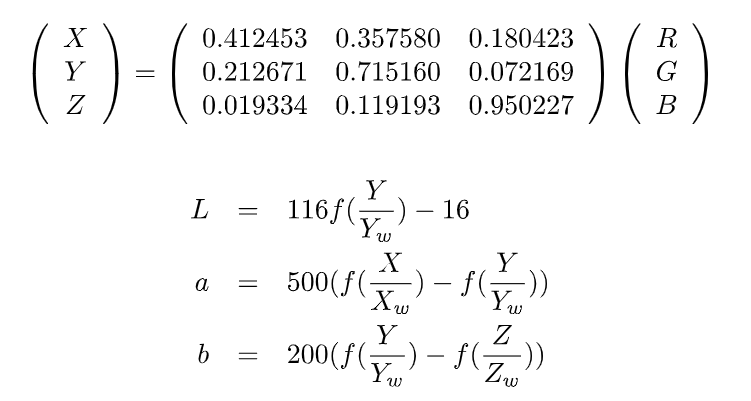

'cielab'

其中

1. f(t) = t^(1/3),           t > (24/116)^3

2.      f(t) = (841/108)*t + 16/116,  otherwise.

3.

4.      Black point B: (Rb, Gb, Bb) = (0, 0, 0)

5.      White point W = (Rw, Gw, Bw), according to image type:

6.        byte:=(255, 255, 255), uint2:=(2^16-1, 2^16-1, 2^16-1),

7.        int4:=(2^31-1, 2^31-1, 2^31-1), real:=(1.0, 1.0, 1.0)

复制代码

取值范围：


'cielchab'

其中

1. f(t) = t^(1/3),           t > (24/116)^3

2.      f(t) = (841/108)*t + 16/116,  otherwise.

3.

4.      h_ab lies between 0° and 90° if a and b are both positive,

5.      between 90° and 180° if a is negative and b is positive,

6.      between 180° and 270° if a and b are both negative, and

7.      between 270° and 360° if a is positive and b is negative.

8.

9.      Black point B: (Rb, Gb, Bb) = (0, 0, 0)

10.      White point W = (Rw, Gw, Bw), according to image type:

11.        byte:=(255, 255, 255), uint2:=(2^16-1, 2^16-1, 2^16-1),

12.        int4:=(2^31-1, 2^31-1, 2^31-1), real:=(1.0, 1.0, 1.0)

复制代码

取值范围：

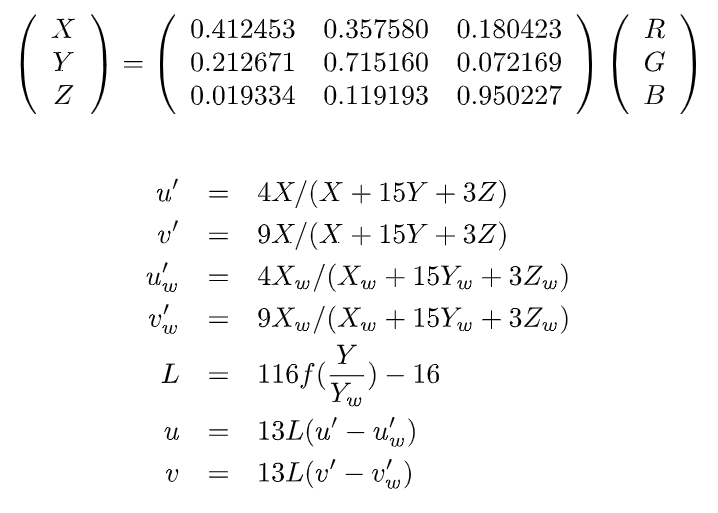

'cieluv'

其中

1. f(t) = t^(1/3),           t > (24/116)^3

2.      f(t) = (841/108)*t + 16/116,  otherwise.

3.

4.      Black point B: (Rb, Gb, Bb) = (0, 0, 0)

5.      White point W = (Rw, Gw, Bw), according to image type:

6.        byte:=(255, 255, 255), uint2:=(2^16-1, 2^16-1, 2^16-1),

7.        int4:=(2^31-1, 2^31-1, 2^31-1), real:=(1.0, 1.0, 1.0)

复制代码

取值范围：

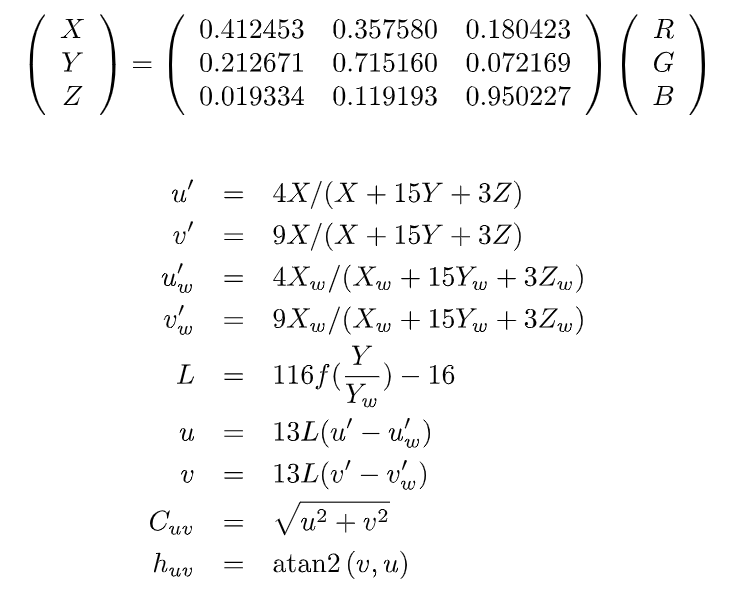

'cielchuv'

其中

1. f(t) = t^(1/3),           t > (24/116)^3

2.      f(t) = (841/108)*t + 16/116,  otherwise.

3.

4.      h_uv lies between 0° and 90° if u and v are both positive,

5.      between 90° and 180° if u is negative and v is positive,

6.      between 180° and 270° if u and v are both negative, and

7.      between 270° and 360° if u is positive and v is negative.

8.

9.      Black point B: (Rb, Gb, Bb) = (0, 0, 0)

10.      White point W = (Rw, Gw, Bw), according to image type:

11.        byte:=(255, 255, 255), uint2:=(2^16-1, 2^16-1, 2^16-1),

12.        int4:=(2^31-1, 2^31-1, 2^31-1), real:=(1.0, 1.0, 1.0)

复制代码

取值范围：

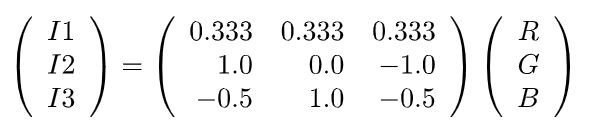

'i1i2i3'

取值范围：

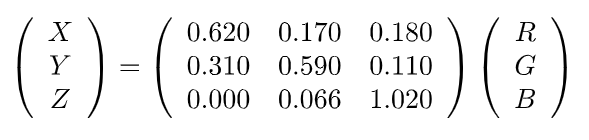

'ciexyz2'

取值范围：


'ciexyz3'

取值范围：


'ciexyz4'

使用的原色（x, y, z）

取值范围：

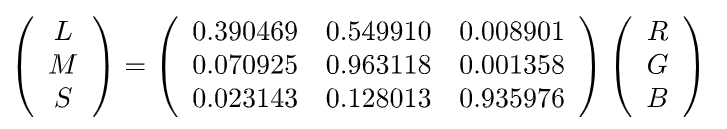

'lms'

从概念上讲，这是从RGB到CIEXYZ的转换(见上面的"CIEXYZ")，然后是从CIEXYZ到LMS的转换。
取值范围：


参考例子：

1. read_image(Image,'patras')

2. dev_display(Image)

3. decompose3(Image, Image1, Image2, Image3)

4. trans_from_rgb(Image1,Image2,Image3,ImageH,ImageS,ImageV,'hsv')

5. trans_to_rgb(ImageH,ImageS,ImageV,ImageR,ImageG,ImageB,'hsv')

6. compose3(ImageR,ImageG,ImageB,Multichannel)

7. dev_display(Multichannel)

复制代码
