太阳能电池片断栅检查

invoker1992 · 发表于 2023-7-19 17:00:12

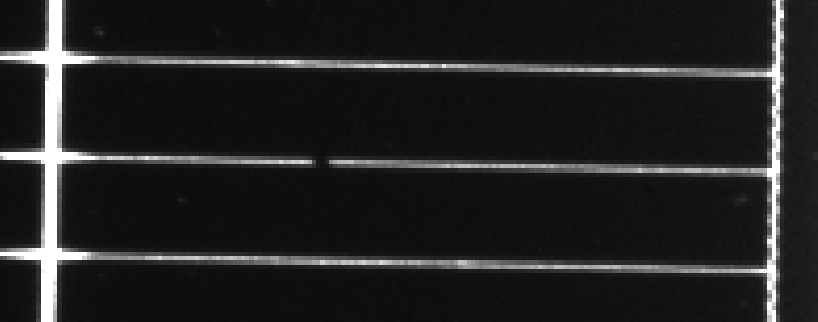

求这种断栅的检出方法，栅线是纵横交错的，blob分析，闭合断栅区域减去栅线阈值区域这种方法我知道，还有没有其他好的方法

HE--- · 发表于 2023-7-20 08:47:44

填充方格，判断高度最简单。

老老常 · 发表于 2023-7-20 10:14:00

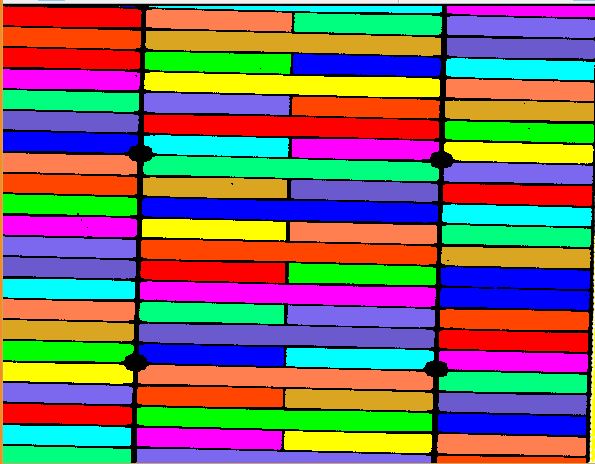

图像的栅线太细，只有3-5个像素左右的宽度，不适合做过多的预处理。原图取反（inverter_image）,然后阈值处理，此时得到方格图像，然后对方格做腐蚀处理，腐蚀处理后进行connection处理，然后筛选面积并且计数，如果数量>1,则是NG.

多看就会 · 发表于 2023-7-20 10:21:50

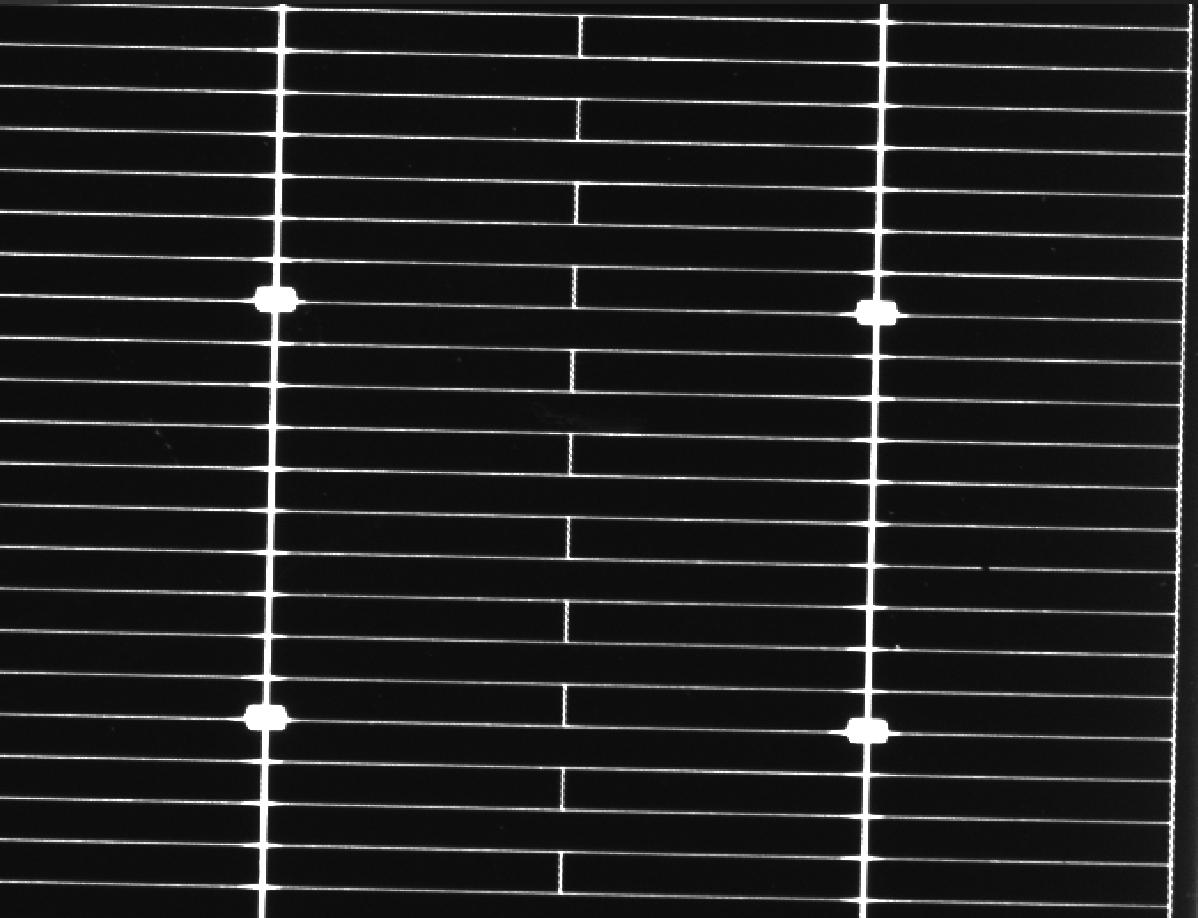

图片发完整的，局部图就难整了

invoker1992 · 发表于 2023-7-20 12:58:25

多看就会发表于 2023-7-20 10:21
图片发完整的，局部图就难整了

主要图片太大了，传不上去

invoker1992 · 发表于 2023-7-20 12:59:46

老老常发表于 2023-7-20 10:14
图像的栅线太细，只有3-5个像素左右的宽度，不适合做过多的预处理。原图取反（inverter_image）,然后阈值处 ...

似乎有点思路了，谢谢老哥

invoker1992 · 发表于 2023-7-20 14:02:28

老老常发表于 2023-7-20 10:14
图像的栅线太细，只有3-5个像素左右的宽度，不适合做过多的预处理。原图取反（inverter_image）,然后阈值处 ...

您好，对方格做腐蚀处理，腐蚀高度是方格的高度吗？腐蚀后剩余的面积就是断栅的面积是不是这个意思，我刚做缺陷检测，有很多不懂的地方，向您请教。

老老常 · 发表于 2023-7-20 14:32:02

要比高度小10左右，因为测出来的方格高度是有波动的。腐蚀后的方格做connection处理，筛选面积（为了去除干扰），然后count_obj计数，如果个数>1则表示该方格是NG的（具体缺陷位置不知道）。如果想挑出具体的缺陷位置可以做抠图然后进一步处理

wjs0207 · 发表于 2023-7-21 03:16:08

向大佬们学习

invoker1992 · 发表于 2023-7-21 08:39:29

老老常发表于 2023-7-20 14:32
要比高度小10左右，因为测出来的方格高度是有波动的。腐蚀后的方格做connection处理，筛选面积（为了去除干 ...

谢谢您的解答，这种方法我试了下有效果，但是最外边的栅线断开的话这种方法不适用，最外边的栅线有什么好方法可以检测断栅呢？
