矩形内部如何生成垂直线，线的角度随矩形方向

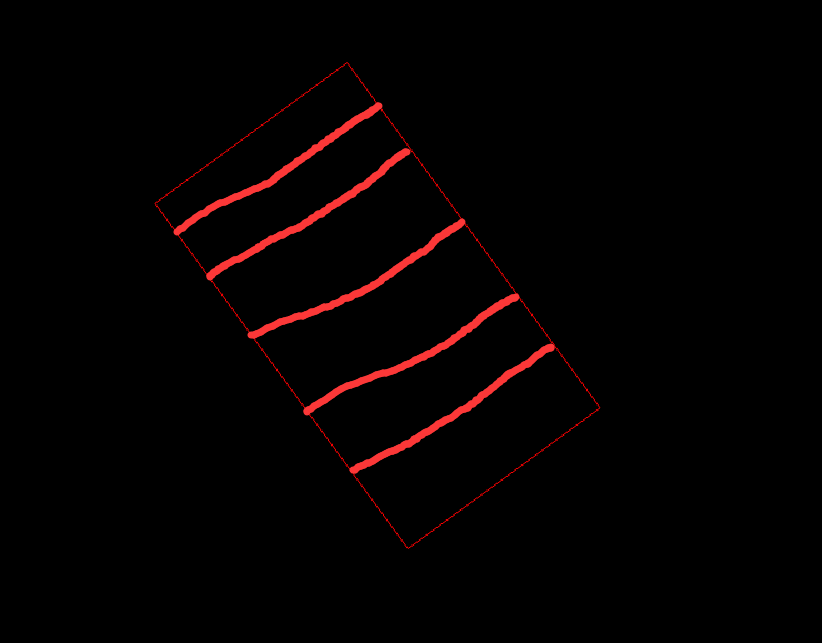

如图中矩形，粗线是我想要生成的线，矩形的方向不固定，直线的角度随矩形的方向而改变，这个程序该怎么编写，请教各位大佬指教谢谢！

1. gen_image_const (Image, 'byte', 512, 512)

2. dev_set_draw ('margin')

3. dev_get_window (WindowHandle)

4. * draw_rectangle2 (WindowHandle, Row, Column, Phi, Length1, Length2)

5. Row:=251.916

6. Column:=272.396

7. Phi:=0.265131

8. Length1:=160.222

9. Length2:=66.25

10. gen_rectangle2 (Rectangle, Row, Column, Phi, Length1, Length2)

11. get_region_points (Rectangle, Rows, Columns)

12. tuple_union (Columns, Columns, Union)

13. step:=50

14. gen_empty_obj (EmptyObject)

15. for index:=1 to 5 by 1

16.     gen_rectangle2 (Rectangle1, Row, Union[index*step], Phi+rad(90), Length1, 5)

17.     intersection (Rectangle1, Rectangle, RegionIntersection)

18.     concat_obj (EmptyObject, RegionIntersection, EmptyObject)

19. endfor

20. dev_display (Image)

21. dev_display (Rectangle)

22. dev_display (EmptyObject)

复制代码

暗翼小哥 发表于 2024-1-5 15:55
gen_image_const (Image, 'byte', 512, 512)
dev_set_draw ('margin')
dev_get_window (WindowHandle)

感谢大佬解答，我想要的是大矩形内生成直线，不是矩形，这个大佬有办法吗？

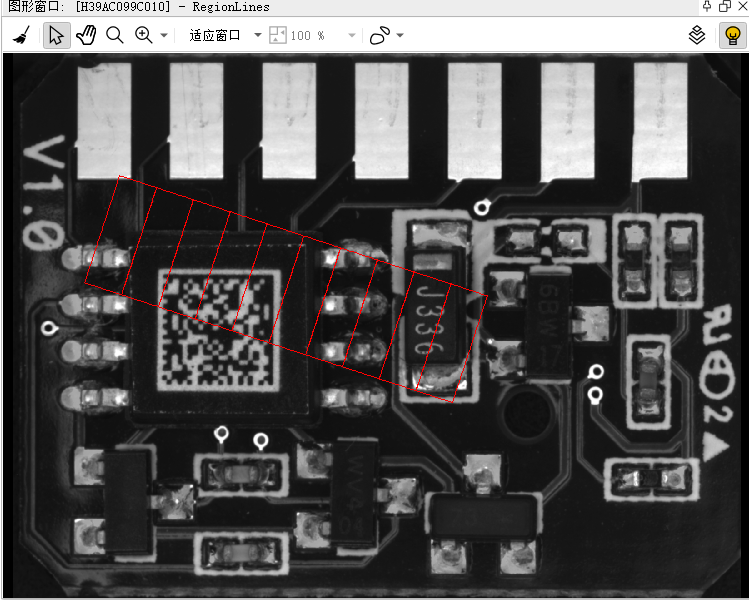

1. dev_set_draw ('margin')

2. dev_get_window (WindowHandle)

3. read_image (Image, 'printer_chip/printer_chip_01')

4. draw_rectangle2 (WindowHandle, Row, Column, Phi, Length1, Length2)

5. gen_rectangle2 (Rectangle, Row, Column, Phi, Length1, Length2)

6. *分隔数量

7. N:=10

8. *分隔距离

9. D:=Length1*2/N

10.

11. tuple_cos (Phi, Cos)

12. tuple_sin (Phi, Sin)

13.

14. *左上

15. LT_X := Column+(-Length1*Cos - Length2*Sin)

16. LT_Y := Row-(-Length1*Sin + Length2*Cos)

17.

18. *左下

19. LB_X := Column+(-Length1*Cos + Length2*Sin)

20. LB_Y := Row-(-Length1*Sin - Length2*Cos)

21.

22. RB_X := Column+(Length1*Cos + Length2*Sin)

23. RB_Y := Row-(Length1*Sin - Length2*Cos)

24.

25. RT_X := Column+(Length1*Cos - Length2*Sin)

26. RT_Y := Row-(Length1*Sin + Length2*Cos)

27.

28. * gen_cross_contour_xld (Cross, LT_Y, LT_X, 36, 0)

29. * gen_cross_contour_xld (Cross2, LB_Y, LB_X, 36, 0)

30.

31. for index := 1 to N-1 by 1

32.     ColBegin:=LT_X+cos(-Phi)*D*index

33.     RowBegin:=LT_Y+sin(-Phi)*D*index

34.     ColEnd:=LB_X+cos(-Phi)*D*index

35.     RowEnd:=LB_Y+sin(-Phi)*D*index

36.     gen_region_line (RegionLines, RowBegin, ColBegin, RowEnd, ColEnd)

37. endfor


复制代码

参考draw_rake 算子

夜问夜问 发表于 2024-1-5 16:06
感谢大佬解答，我想要的是大矩形内生成直线，不是矩形，这个大佬有办法吗？
...

楼下有大佬写出来了，学习就行了

halcon2016 发表于 2024-1-5 16:10
dev_set_draw ('margin')
dev_get_window (WindowHandle)
read_image (Image, 'printer_chip/printer_ch ...

十分感谢大佬，你的方法可以

利用sin,cos...
哇，原来已经有大佬写出来了

嘻嘻嘻嘻嘻嘻嘻嘻嘻嘻嘻嘻谢谢

学习学习。。。
