求助各位大佬帮我用线条对图像进行局域分割，线条随图像获取的矩形而旋转

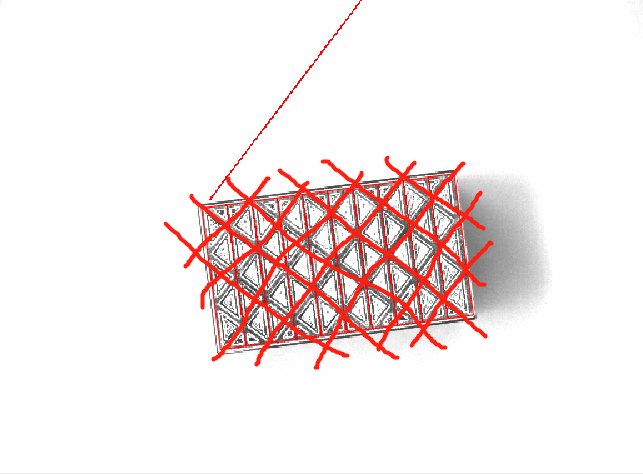

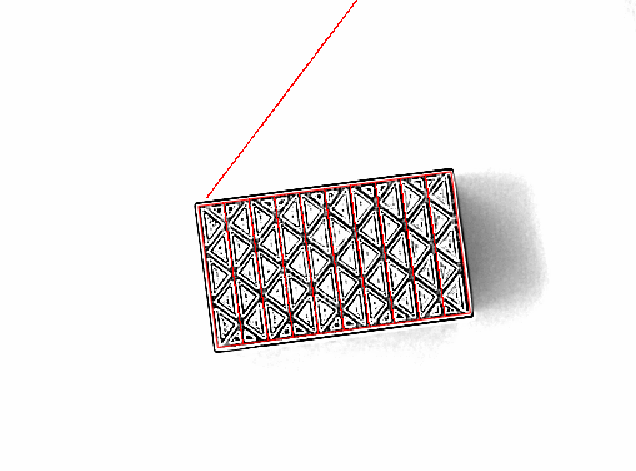

求助各位大佬帮我用线条对图像进行局域分割，如图粗红线那样进行绘制直线，这些线条能随获取的图像矩形旋转的方向而旋转，垂直矩形线分割的线条已经OK，斜线分割的线条有些问题，请大佬们协助一下帮我改改，我是新手水平有限，谢谢。
测试原图和代码存放在下面网盘中

链接：https://pan.baidu.com/s/1jlKysHJ_VG2z2mPSHSog1w?pwd=ABCD
提取码：ABCD

1. * Image Acquisition 01: Code generated by Image Acquisition 01

2. list_files ('C:/Users/Administrator/Desktop/线条分割', ['files','follow_links','recursive'], ImageFiles)

3. tuple_regexp_select (ImageFiles, ['\\.(tif|tiff|gif|bmp|jpg|jpeg|jp2|png|pcx|pgm|ppm|pbm|xwd|ima|hobj)$','ignore_case'], ImageFiles)

4. for Index := 0 to |ImageFiles| - 1 by 1

5.     read_image (Image, ImageFiles[Index])

6.     * Image Acquisition 01: Do something

7.     edges_sub_pix (Image, Edges, 'canny', 3, 30, 60)

8.     gen_region_contour_xld (Edges, Region, 'filled')

9.     union1 (Region, RegionUnion)

10.     smallest_rectangle2 (RegionUnion, Row, Column, Phi, Length1, Length2)

11.     gen_rectangle2 (Rectangle, Row, Column, Phi, Length1, Length2)

12.     boundary (Rectangle, RegionBorder, 'inner')

13. *     distance_pp (970, 725, 857, 920, Distance)

14.     *不是严格等间距，所以有两个D

15.     D1:=226

16.     D2:=D1-24

17.

18.     tuple_cos (Phi, Cos)

19.     tuple_sin (Phi, Sin)

20.

21.     *左上

22.     LT_X := Column+(-Length1*Cos - Length2*Sin)

23.     LT_Y := Row-(-Length1*Sin + Length2*Cos)

24.

25.     *左下

26.     LB_X := Column+(-Length1*Cos + Length2*Sin)

27.     LB_Y := Row-(-Length1*Sin - Length2*Cos)

28.

29.     RB_X := Column+(Length1*Cos + Length2*Sin)

30.     RB_Y := Row-(Length1*Sin - Length2*Cos)

31.

32.     RT_X := Column+(Length1*Cos - Length2*Sin)

33.     RT_Y := Row-(Length1*Sin + Length2*Cos)

34.

35.     gen_cross_contour_xld (Cross, LT_Y, LT_X, 36, 0)

36.     gen_cross_contour_xld (Cross2, LB_Y, LB_X, 36, 0)

37.

38.     gen_empty_obj (RegionLines1)

39.     gen_empty_obj (RegionLines2)

40.

41.     for index := 1 to 7 by 1

42.         if(1==index)

43.             D:=D1

44.         else

45.             D:=D1+(index-1)*D2

46.         endif

47.         ColBegin:=LT_X+cos(-Phi)*D

48.         RowBegin:=LT_Y+sin(-Phi)*D

49.         ColEnd:=LT_X+cos(-Phi+rad(90))*D

50.         RowEnd:=LT_Y+sin(-Phi+rad(90))*D

51.         gen_region_line (RegionLines111, RowBegin, ColBegin, RowEnd, ColEnd)

52.         angle_lx (RowBegin, ColBegin, RowEnd, ColEnd, Angle)

53.         *延长直线起点和终点

54. *         k2:=tan(-Angle)

55.         ColBeginNew:=ColBegin-cos(-Angle)*300

56.         RowBeginNew:=RowBegin-sin(-Angle)*300

57.         ColEndNew:=ColEnd+cos(-Angle)*300

58.         RowEndNew:=RowEnd+sin(-Angle)*300

59.         gen_region_line (line, RowBeginNew, ColBeginNew, RowEndNew, ColEndNew)

60.         intersection (line, RegionBorder, RegionIntersection)

61.         connection (RegionIntersection, ConnectedRegions)

62.         area_center (ConnectedRegions, Area, Row1, Column1)

63.         gen_region_line (line2, Row1[0], Column1[0], Row1[1], Column1[1])

64.         concat_obj (RegionLines1, line2, RegionLines1)

65.     endfor

66.

67.     for index := 1 to 7 by 1

68.         if(1==index)

69.             D:=D1

70.         else

71.             D:=D1+(index-1)*D2

72.         endif

73.         ColBegin:=RT_X+cos(-Phi+rad(180))*D

74.         RowBegin:=RT_Y+sin(-Phi+rad(180))*D

75.         ColEnd:=RT_X+cos(-Phi+rad(90))*D

76.         RowEnd:=RT_Y+sin(-Phi+rad(90))*D

77.         gen_region_line (RegionLines111, RowBegin, ColBegin, RowEnd, ColEnd)

78.         angle_lx (RowBegin, ColBegin, RowEnd, ColEnd, Angle)

79.         *延长直线起点和终点

80. *         k2:=tan(-Angle)

81.         ColBeginNew:=ColBegin-cos(-Angle)*300

82.         RowBeginNew:=RowBegin-sin(-Angle)*300

83.         ColEndNew:=ColEnd+cos(-Angle)*300

84.         RowEndNew:=RowEnd+sin(-Angle)*300

85.         gen_region_line (line, RowBeginNew, ColBeginNew, RowEndNew, ColEndNew)

86.         intersection (line, RegionBorder, RegionIntersection)

87.         connection (RegionIntersection, ConnectedRegions)

88.         area_center (ConnectedRegions, Area, Row1, Column1)

89.         gen_region_line (line2, Row1[0], Column1[0], Row1[1], Column1[1])

90.         concat_obj (RegionLines2, line2, RegionLines2)

91.     endfor

92.     dev_display (Image)

93.     dev_display (RegionLines1)

94.     dev_display (RegionLines2)

95.     stop ()

96. endfor

复制代码

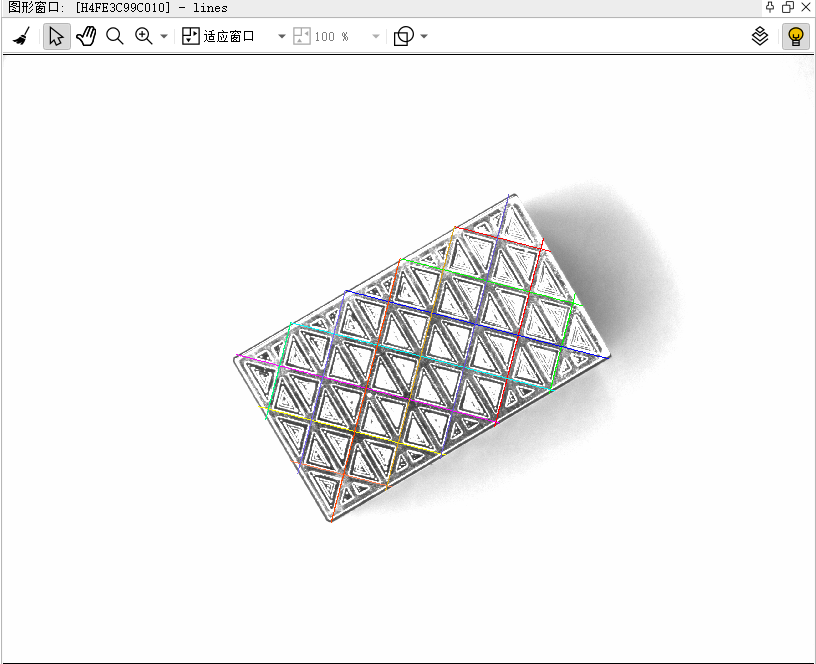

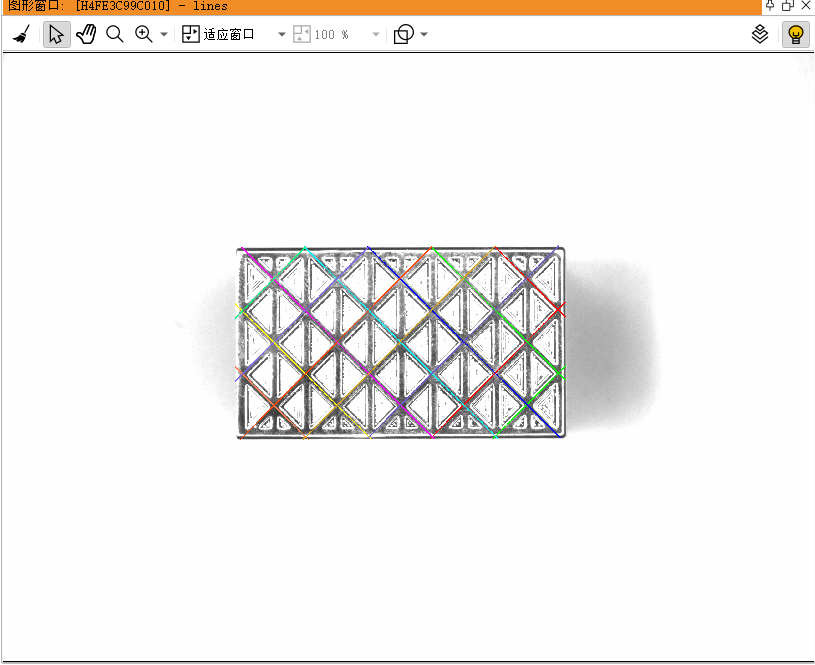

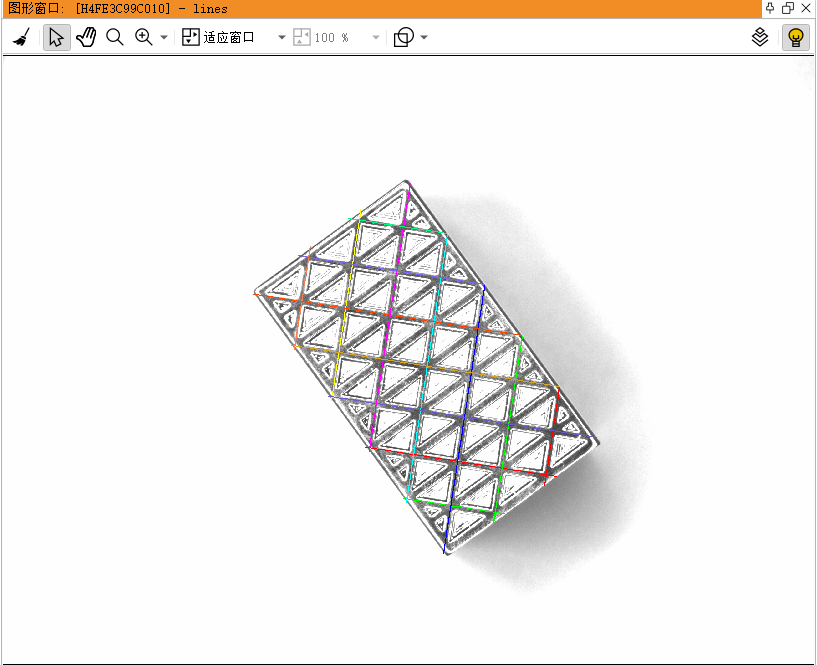

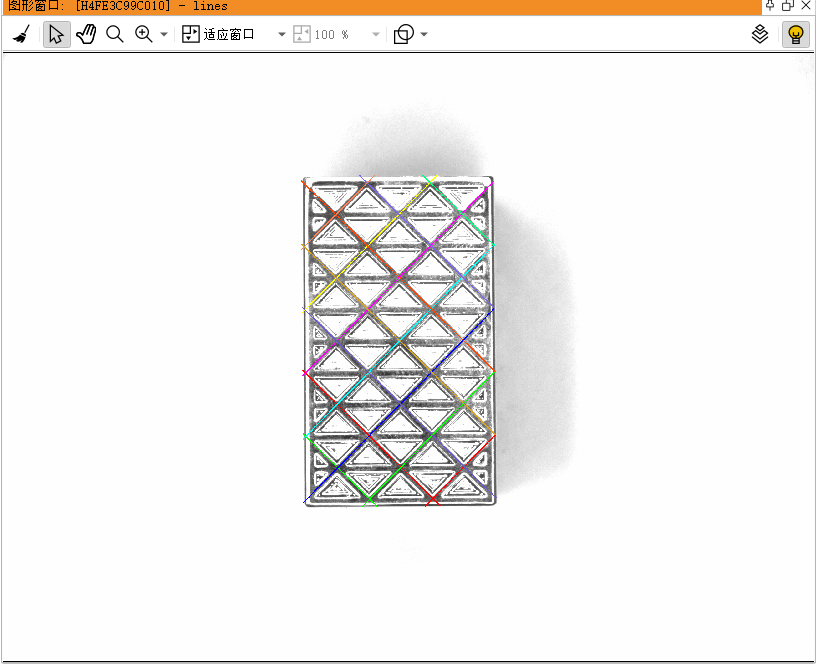

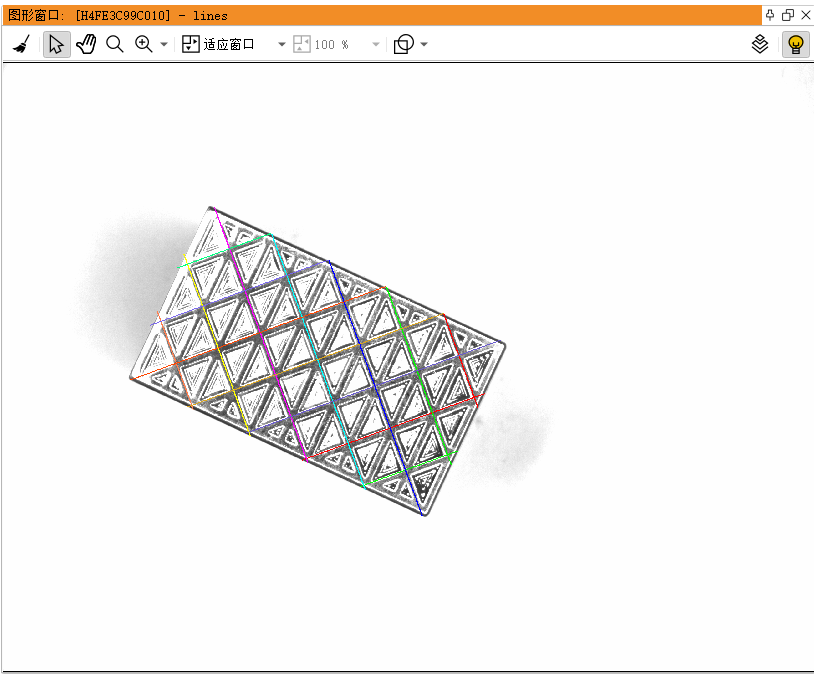

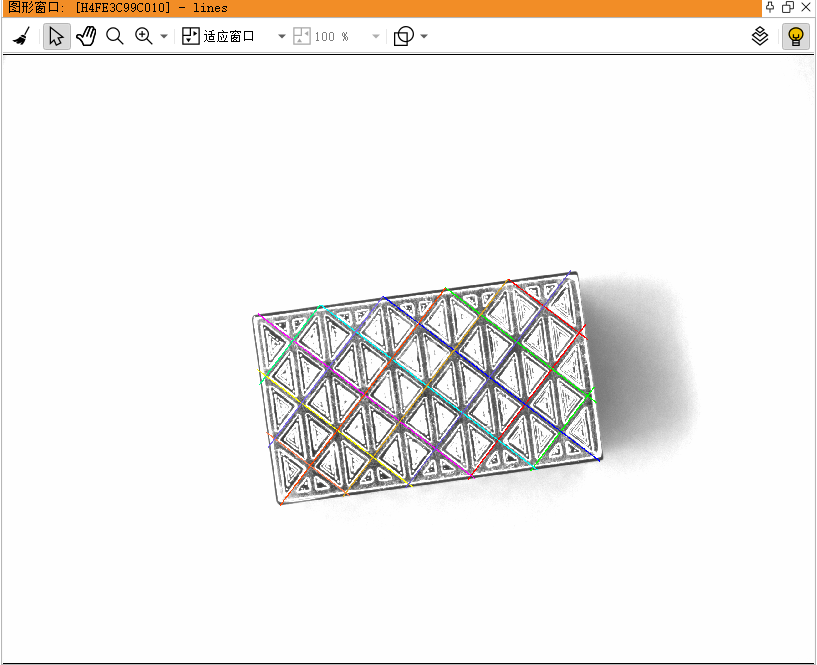

大佬把垂直矩形的直线加进去就满足我的要求了。

夜问夜问 发表于 2024-1-8 17:03
大佬把垂直矩形的直线加进去就满足我的要求了。

垂直的不是上次给你回复过了吗，自己加上去不就行了，你自己一点都不想动

我加进去了有点偏差，顺便问问，D1:=226这个226怎么来的呢？问题以解决在哪里点呀？

夜问夜问 发表于 2024-1-8 17:30
我加进去了有点偏差，顺便问问，D1:=226这个226怎么来的呢？问题以解决在哪里点呀？
...

这个是根据你图片估出来的，你这个图片本身也不是很标准清晰的图片，间距也不是完全一样的，但思路是通用的

夜问夜问 发表于 2024-1-8 17:30
我加进去了有点偏差，顺便问问，D1:=226这个226怎么来的呢？问题以解决在哪里点呀？
...

有偏差的话，你就根据实际距离调整间距

好的大佬！容我消化消化！
