弧形字符识别

[复制链接]
MengLei 发表于 2024-1-23 13:39:11 | 显示全部楼层 |阅读模式
本帖最后由 MengLei 于 2024-5-25 09:30 编辑

像这种圆环只有四分之一的情况,上面的字符怎么去识别呢?



奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go

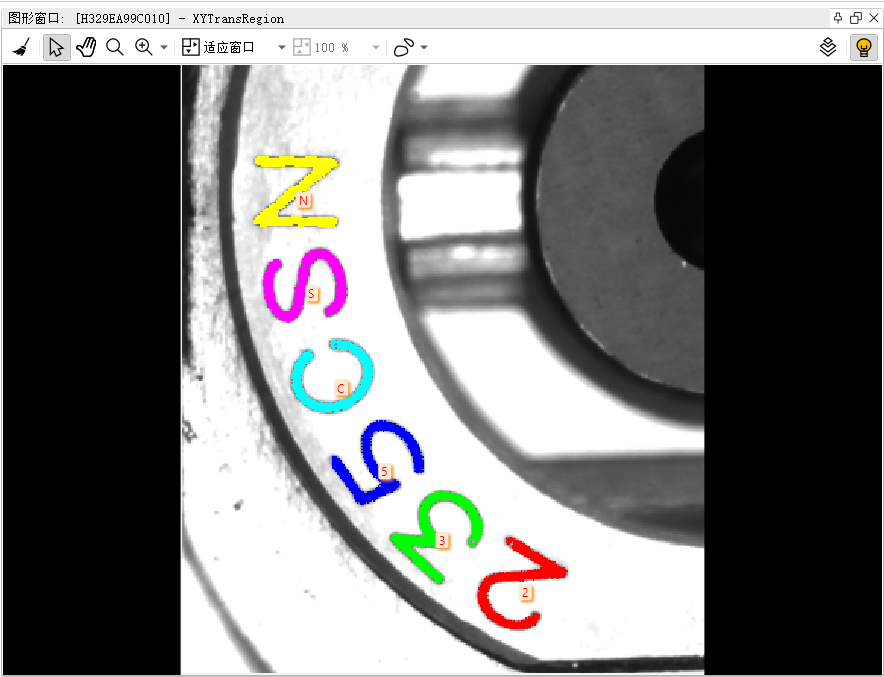

halcon2016 发表于 2024-1-23 14:33:17 | 显示全部楼层
  1. read_image (Image20240123135334, 'C:/Users/Administrator/Desktop/2024-01-23_135334.png')
  2. get_image_size (Image20240123135334, Width, Height)
  3. threshold (Image20240123135334, Region, 128, 255)
  4. connection (Region, ConnectedRegions)
  5. select_shape (ConnectedRegions, SelectedRegions, 'area', 'and', 40000, 50000)
  6. fill_up (SelectedRegions, RegionFillUp)
  7. dilation_circle (RegionFillUp, RegionDilation, 14.5)
  8. erosion_circle (RegionFillUp, RegionErosion, 7.5)
  9. difference (RegionDilation, RegionErosion, RegionDifference)
  10. reduce_domain (Image20240123135334, RegionDifference, ImageReduced)
  11. edges_sub_pix (ImageReduced, Edges, 'canny', 1, 20, 40)
  12. select_contours_xld (Edges, SelectedContours, 'contour_length', 400, 1000, -0.5, 0.5)
  13. sort_contours_xld (SelectedContours, SortedContours, 'upper_left', 'true', 'row')
  14. select_obj (SortedContours, ObjectSelected, 2)
  15. fit_circle_contour_xld (ObjectSelected, 'algebraic', -1, 0, 0, 3, 2, Row1, Column1, Radius1, StartPhi, EndPhi, PointOrder)
  16. gen_circle_contour_xld (ContCircle, Row1, Column1, Radius1, StartPhi, EndPhi ,'positive', 1)
  17. polar_trans_image_ext (Image20240123135334, ImagePolar, Row1, Column1, StartPhi, EndPhi, Radius1+20, Radius1+ 100, round(6.28*Radius1/4), 80, 'bilinear')
  18. rotate_image (ImagePolar, ImageRotate, 180, 'constant')
  19. threshold (ImageRotate, Region2, 0, 140)
  20. connection (Region2, ConnectedRegions2)
  21. select_shape (ConnectedRegions2, SelectedRegions2, 'area', 'and', 500, 750)
  22. sort_region (SelectedRegions2, SortedRegions1, 'first_point', 'true', 'row')
  23. read_ocr_class_mlp ('Industrial_0-9A-Z_NoRej', OCRHandle)
  24. do_ocr_multi_class_mlp (SortedRegions1, ImageRotate, OCRHandle, Class, Confidence)

  25. get_image_size (ImagePolar, Width1, Height1)
  26. hom_mat2d_identity (HomMat2DIdentity)
  27. hom_mat2d_rotate (HomMat2DIdentity, rad(180), Height1/2.0, Width1/2.0, HomMat2DRotate)
  28. affine_trans_region (SortedRegions1, RegionAffineTrans, HomMat2DRotate, 'nearest_neighbor')

  29. polar_trans_region_inv (RegionAffineTrans, XYTransRegion, Row1, Column1, StartPhi, EndPhi, Radius1+20, Radius1+ 100, round(6.28*Radius1/4), 80, Width, Height, 'nearest_neighbor')
  30. area_center (XYTransRegion, Area, Row, Column)
  31. dev_disp_text (Class, 'image', Row, Column, 'red', [], [])
复制代码

点评

厉害  发表于 2024-1-23 16:14
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
swtech 发表于 2024-1-23 15:40:39 | 显示全部楼层
这个项目还没整完吗
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
zjp 发表于 2024-1-25 17:19:21 | 显示全部楼层
学习学习
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
iiiiiiiiiiiii9 发表于 2024-1-30 16:18:42 | 显示全部楼层

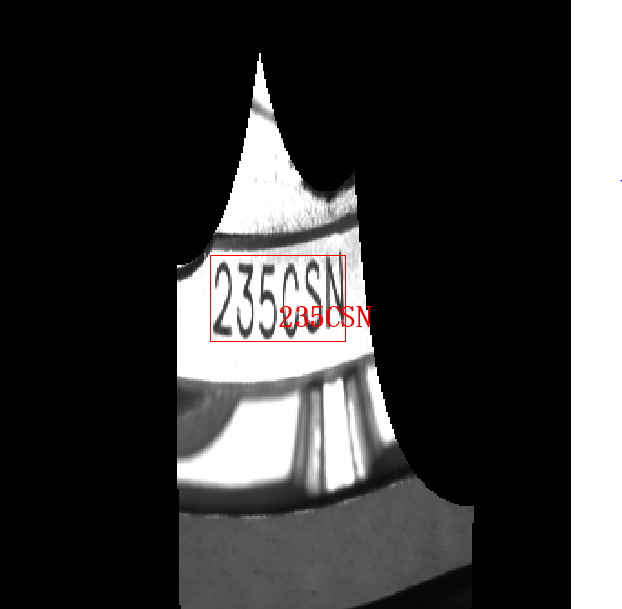

我用的极坐标转换

极坐标转换

极坐标转换
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
鑫旺兴 发表于 2024-2-17 12:15:52 | 显示全部楼层
学习,也有相关范例
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
lishg 发表于 2024-2-23 19:35:30 | 显示全部楼层
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
lishg 发表于 2024-2-24 10:36:37 | 显示全部楼层
学习学习
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
wjjun 发表于 2024-3-15 17:04:33 | 显示全部楼层
学习学习
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
