求助焊缝特征点识别图像处理算法

       目前我基于opencv用c++写了一个代码，但是总感觉笨笨的，因为刚接触图像处理，自己一个人实在是有太多不懂的，所以来请教各位大佬，看看有没有更好更简洁的办法。

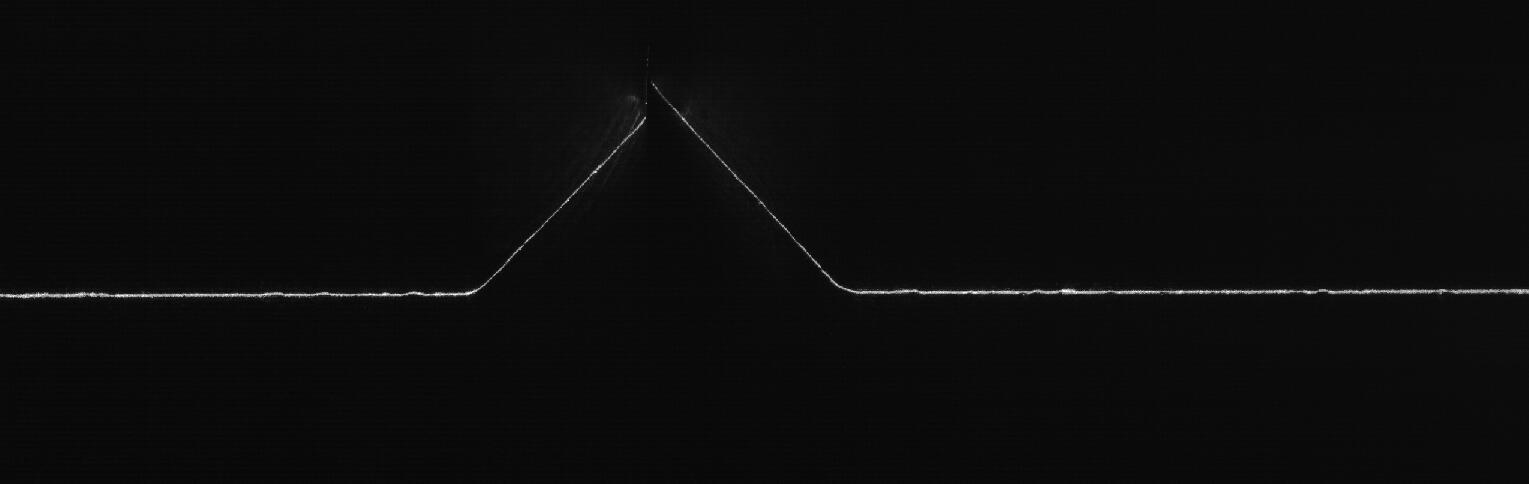

线结构光扫描的焊缝图像

       我需要将图中焊缝的顶点，也就是那个尖尖给检测到，还要尽可能的准确，由于这个图像在实际应用中不一定是朝上的，所以不能直接遍历所有点直接检测最高点。最好是通过拟合直线求交点的方式，把那个顶点计算出来。所以算法的关键是通过直线的拟合来找交点。我自己写的代码直线拟合的不是很好，经常丢直线，或者有重复直线，导致求交点经常出现一些奇怪的点。

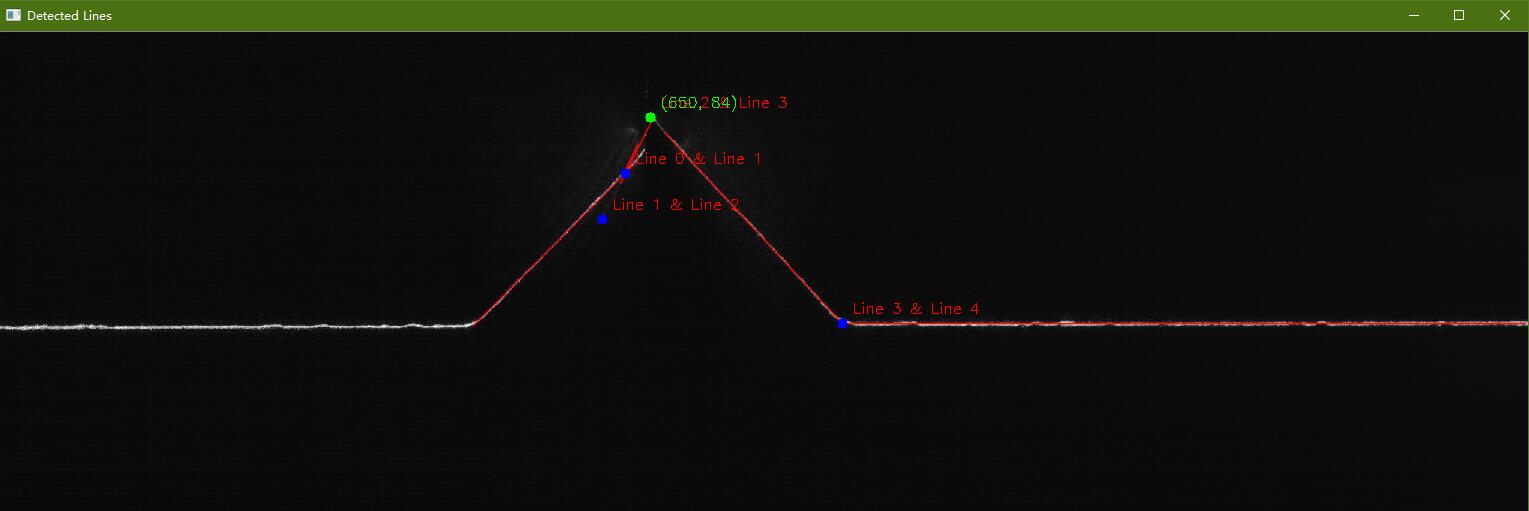

我的检测结果如下图，最左边的直线检测不到拟合不上不知道为啥，改阈值也不行，不是最左边拟合不上就是最右边拟合不上，挺头疼的。而且求交点我写的也不好，我是让相邻两直线求交点，然后对交点进行筛选，保留最高点，这样在实际应用中是不行的，因为如果焊缝是歪的那这个检测的就不对了，我不清楚该怎么改筛选条件能确保把这个尖尖处的点给保留下来。

结果

代码如下：

1. Mat image, grayImg, binaryImg;

2.     image = imread("C:\\Users\\86150\\Desktop\\tiliang.jpg");

3.     //灰度二值化

4.     cvtColor(image, grayImg, COLOR_BGR2GRAY);

5.     threshold(grayImg, binaryImg, 50, 255, THRESH_BINARY);//阈值调节

6.

7.     // 霍夫直线检测

8.     vector<Vec4i> lines; // 注意这里使用了 Vec4i，它包含了两个点的坐标 (x1, y1) 和 (x2, y2)，表示直线的两个端点

9.     HoughLinesP(binaryImg, lines, 1, CV_PI / 180, 10, 30, 30); // 参数可根据具体情况调整(后三个，阈值、最小直线长度、最大线段间隙)

10.

11.     // 创建彩色直线图像

12.     Mat colorLinesImage = Mat::zeros(binaryImg.size(), CV_8UC3);

13.

14.     // 存储代表性直线和对应的斜率

15.     vector<pair<Vec4i, double>> uniqueLinesWithSlope;

16.

17.     // 绘制直线并记录斜率

18.     for (size_t i = 0; i < lines.size(); i++) {

19.         Vec4i l = lines[/color][i][color=#2e8b57]; //l的存储大概是x,y。l[0]是第一个点的横坐标，l[1]是纵坐标

20.         bool unique = true;

21.

22.         // 检查直线是否有效，避免起点和终点重合导致的问题

23.         if (l[0] == l[2] && l[1] == l[3]) {

24.             continue; // 起点和终点重合，跳过这条直线

25.         }

26.

27.         // 计算当前直线的斜率

28.         double dx = static_cast<double>(double(l[2]) - double(l[0]));

29.         if (dx == 0.0) {

30.             continue; // 避免除数为零的情况

31.         }

32.         double slope_current = static_cast<double>(double(l[3]) - double(l[1]) )/ dx;

33.

34.         // 遍历已有的代表性直线，判断是否与当前直线相似

35.         for (size_t j = 0; j < uniqueLinesWithSlope.size(); j++) {

36.             Vec4i ul = uniqueLinesWithSlope[j].first;

37.             double slope_unique = uniqueLinesWithSlope[j].second;

38.

39.             // 判断当前直线与已有直线是否相似，小于的是阈值

40.             if (abs(slope_current - slope_unique) < 0.07) {

41.                 unique = false;

42.                 break;

43.             }

44.         }

45.

46.         // 如果当前直线是独特的，则加入到代表性直线集合中

47.         if (unique) {

48.             uniqueLinesWithSlope.push_back(make_pair(l, slope_current));

49.             // line(colorLinesImage, Point(l[0], l[1]), Point(l[2], l[3]), Scalar(0, 0, 255), 1, LINE_AA);//在colorLinesImage中显示图像

50.             line(image, Point(l[0], l[1]), Point(l[2], l[3]), Scalar(0, 0, 255), 1, LINE_AA);//在image中显示图像

51.         }

52.     }

53.

54.

55. // 对检测到的直线按照左端点的横坐标排序

56.     sort(uniqueLinesWithSlope.begin(), uniqueLinesWithSlope.end(), [](const pair<Vec4i, double>& a, const pair<Vec4i, double>& b) {

57.         return a.first[0] < b.first[0];

58.         });

59.

60.     // 存储直线交点及其对应的直线索引

61.     vector<pair<Point2f, pair<int, int>>> intersections;

62.

63.     // 对相邻直线进行遍历，找到斜率突变的直线并求交点

64.     for (size_t i = 0; i < uniqueLinesWithSlope.size() - 1; i++) {

65.         Vec4i line1 = uniqueLinesWithSlope[/color][i][color=#2e8b57].first;

66.         double slope1 = uniqueLinesWithSlope[/color][i][color=#2e8b57].second;

67.

68.         Vec4i line2 = uniqueLinesWithSlope[i + 1].first;

69.         double slope2 = uniqueLinesWithSlope[i + 1].second;

70.

71.         // 计算直线1的参数

72.         double x1 = line1[0], y1 = line1[1], x2 = line1[2], y2 = line1[3];

73.         double A1 = y2 - y1;

74.         double B1 = x1 - x2;

75.         double C1 = A1 * x1 + B1 * y1;

76.

77.         // 计算直线2的参数

78.         double x3 = line2[0], y3 = line2[1], x4 = line2[2], y4 = line2[3];

79.         double A2 = y4 - y3;

80.         double B2 = x3 - x4;

81.         double C2 = A2 * x3 + B2 * y3;

82.

83.         // 计算交点坐标

84.         double det = A1 * B2 - A2 * B1;

85.         if (det != 0) { // 确保直线不平行

86.             double intersection_x = (B2 * C1 - B1 * C2) / det;

87.             double intersection_y = (A1 * C2 - A2 * C1) / det;

88.

89.             // 将交点坐标及对应的直线索引添加到交点向量中

90.             intersections.push_back(make_pair(Point2f(intersection_x, intersection_y), make_pair(i, i + 1)));

91.         }

92.     }

93.

94.     // 在彩色直线图像上绘制交点及其来源直线

95.     for (const auto& intersection : intersections) {

96.         Point2f point = intersection.first;

97.         int line1_index = intersection.second.first;

98.         int line2_index = intersection.second.second;

99.

100.         // 标注交点

101.         circle(image, point, 5, Scalar(255, 0, 0), -1); // 以蓝色绘制交点

102.          // 在交点附近标注直线索引

103.         putText(image, "Line " + to_string(line1_index) + " & Line " + to_string(line2_index),

104.             point + Point2f(10, -10), FONT_HERSHEY_SIMPLEX, 0.5, Scalar(0, 0, 255), 1);

105.     }

106.

107.     // 找到位置最高的交点，，要修改，最高点不准确

108.     Point2f highestPoint;

109.     bool foundHighestPoint = false;

110.

111.     for (const auto& intersection : intersections) {

112.         Point2f point = intersection.first;

113.         if (!foundHighestPoint || point.y < highestPoint.y) {

114.             highestPoint = point;

115.             foundHighestPoint = true;

116.         }

117.     }

118.

119.     // 在图像上绘制位置最高的交点及其坐标

120.     if (foundHighestPoint) {

121.         // 标注交点

122.         circle(image, highestPoint, 5, Scalar(0, 255, 0), -1); // 以绿色绘制最高点

123.

124.         // 在交点附近标注坐标

125.         putText(image, "(" + to_string(static_cast<int>(highestPoint.x)) + ", " + to_string(static_cast<int>(highestPoint.y)) + ")",

126.             highestPoint + Point2f(10, -10), FONT_HERSHEY_SIMPLEX, 0.5, Scalar(0, 255, 0), 1);

127.     }

128.

129.     //// 显示彩色直线图像

130.     imshow("Detected Lines", image);

复制代码

恳请各位大佬救救孩子

左边直线干扰区域较多

8034zhang 发表于 2024-6-19 16:57
左边直线干扰区域较多

大佬请细说，那怎么才能拟合上呢

这是再做线激光相机引导机器人焊接呀
