[文档] Halcon13新特性之VS可视化调试插件

[复制链接]
Criss 发表于 2017-4-12 18:54:21 | 显示全部楼层 |阅读模式

Halcon12插件支持的产品:
Microsoft.VisualStudio.Ultimate  Version : [10.0]
Microsoft.VisualStudio.Ultimate  Version : [11.0]
Microsoft.VisualStudio.Ultimate  Version : [12.0]
Microsoft.VisualStudio.Premium  Version : [10.0]
Microsoft.VisualStudio.Premium  Version : [11.0]
Microsoft.VisualStudio.Premium  Version : [12.0]
Microsoft.VisualStudio.Pro  Version : [10.0]
Microsoft.VisualStudio.Pro  Version : [11.0]
Microsoft.VisualStudio.Pro  Version : [12.0]

当我们用VC\C#调试halcon代码的时候,通常会遇到一个头痛的问题,我们无法看到halcon变量的调试信息
如下图:什么鬼。。。什么鬼



比如我们想看一个double数值变量,我们需要
double score = htScore.D()
或者当我们想看一个image、region的中间处理结果时,我们需要存文件或者输出到窗口中

如此的繁琐以至于大大降低了开发效率。

然而这些烦恼在halcon12、13中得到了解决!
halcon12、13新特性:支持Visual Studio 的可视化调试插件。
前提:VS2012或者更高的版本
插件目录:%HALCONROOT%/misc/halcon_variable_inspect.vsix,找到它双击安装即可


以VS2012为例讲解一下它如何使用

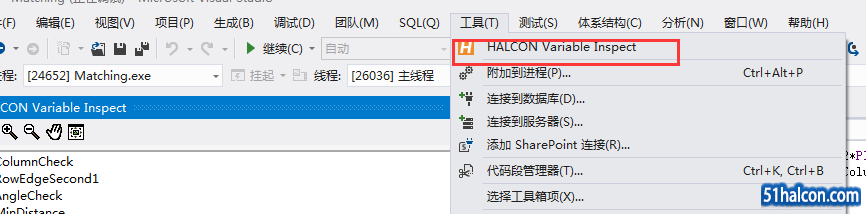

1.调出插件:选择 工具->HALCON Variable Inspect


2.调出以后会出现 HALCON Variable Inpsct 窗口,顶部自动显示当前调试位置的局部变量,选中后
可以在底部看到变量信息。有木有!图像、轮廓、数组等等一切halcon变量都可以显示!

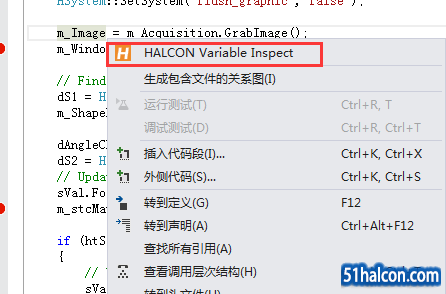

3.默认只列出了当前调试函数内定义的变量,如果想查看如全部变量等
鼠标选择变量,然后右键选择HALCON Variable Inspect即可。

注意:变量检测插件是属于开发版本,如果使用了和蟹版本的接口将导致提示无法找到开发License!

奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
爱上向日葵 发表于 2017-8-10 23:54:58 | 显示全部楼层
我的 VS2010  安装报 “此拓展清单无效”,不知是兼容问题否?
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
 楼主| Criss 发表于 2017-8-11 01:08:31 | 显示全部楼层
爱上向日葵 发表于 2017-8-10 23:54
我的 VS2010  安装报 “此拓展清单无效”,不知是兼容问题否?

此扩展只能在VS2013以及更高版本使用!
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
yeyushun 发表于 2018-1-8 20:10:29 | 显示全部楼层
MFC  里面用不了啊 :(:(:(
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
夜行人 发表于 2018-1-20 10:08:54 | 显示全部楼层
好东西,值得学习
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
阿灿爱吃鱼 发表于 2018-5-16 23:27:49 | 显示全部楼层
确实方便
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
战斗强 发表于 2018-5-20 18:21:15 | 显示全部楼层
12的可视化插件在vs2015上安装不了
奖励计划已经开启,本站鼓励作者发布最擅长的技术内容和资源,流量变现就在现在,[点我]加入吧~~~Go
