（悬赏）HALCON 多线程并发使用 FindScaledShapeModel

jacktl · 发表于 2024-11-10 10:34:18

HALCON. 配合C++，为了在处理大量图片的定位时，节约时间。因此将大量图片放在多线程中同步执行，但是目前测试发现HACLON中我使用的查找模板算子，导致线程之间互斥了，窝查了下Halcon我使用的相关算子属于:Reentrant （可重入，适合并行处理，允许多线程）。
跪寻大神有偿解答，百度谷歌各种都试过了。。。代码也各种屏蔽测试。。
之前都没有使用过多线程并发进行，这次准备提速，测试了下多线程同时进行模板匹配突然遇到这个问题。。。。搞了我好几天了，目前我可以确定肯定不是我线程的问题，问题肯定出在HALCON的算子执行上。
其中
1、每个线程中使用的图片都是我单独复制的图片

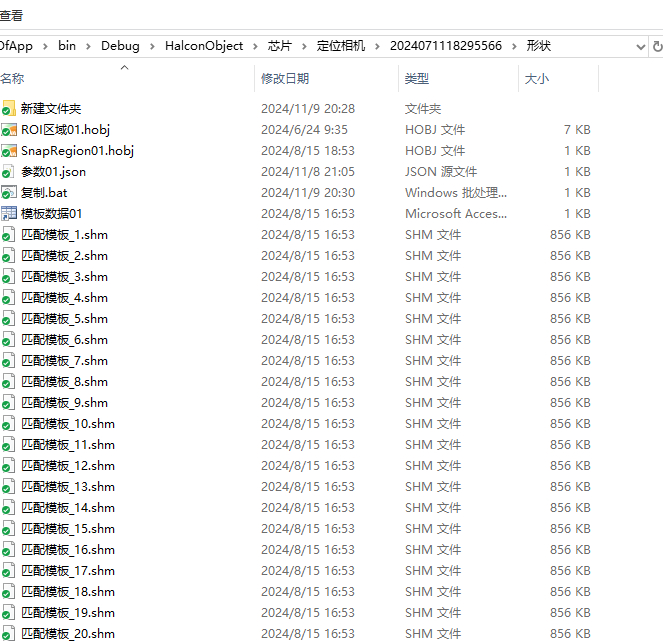

2、每个线程中使用的模版也都是我读取本地100多个模板文件(为了排除这方面的原因，特意将模板文件复制了100分)

HALCON对于算子的介绍

find_scaled_shape_model (Operator)
Name
find_scaled_shape_model — Find the best matches of an isotropically scaled shape model in an image.
Parallelization
Multithreading type: reentrant (runs in parallel with non-exclusive operators).
Multithreading scope: global (may be called from any thread).
Automatically parallelized on internal data level.

希望哪位大神是否可以指点一二，一旦完美解决微信红包：500RMB 小小意思

std::vector<HObject> WnLibOfFindScaleShapeModel::apply(const std::vector<HObject>& inputs, bool& error, std::string& errMsg,
const HTuple dataDictionary)
{
// Local iconic variables
HObject ho_ImageReduced, ho_ModelContours, ho_Cross;
// Local control variables
HTuple hv_windowHandle, hv_FindScaleShapeModelParam;
HTuple hv_HomMat2D_Read, hv_ModelID;
HTuple hv_ErrCode, hv_Number;
HTuple hv_ActualRow, hv_ActualColumn, hv_Angle, hv_Scale;
HTuple hv_Score, hv_HomMat2D, hv_MovementOfObject;
HTuple hv_deltaAngle, hv_CenterData;
//Matching 01: Find the model
HTuple hv_FindScore;
HTuple hv_ReturnCode;
HObject ho_TransContours;
HObject ho_RegionAffineTrans;
GenEmptyObj(&(ho_TransContours));
GenEmptyObj(&(ho_RegionAffineTrans));
error = false;
errMsg = "";
const HTuple hv_DataDictionary = dataDictionary;
try
{
GetMessageTuple(hv_DataDictionary, "ErrCode", &hv_ErrCode);
hv_ReturnCode = hv_ErrCode;
//判断上一个过程是否正常
if (0 != (hv_ErrCode < 0))
{
return { ho_TransContours, ho_RegionAffineTrans };
}
//上一步执行正常,方可执行下面步骤
//************************************获取输入参数************************************
const HObject image = inputs[0];
const HObject ho_RoiRegion = inputs[1];
const HObject ho_ShapeModelRegion = inputs[2];
//读取参数
GetMessageTuple(hv_DataDictionary, "WindowHandle", &hv_windowHandle);
GetMessageTuple(hv_DataDictionary, "FindScaleShapeModelParam", &hv_FindScaleShapeModelParam);
GetMessageTuple(hv_DataDictionary, "HomMat2D_Read", &hv_HomMat2D_Read);
GetMessageTuple(hv_DataDictionary, "ScaleShapeModeID", &hv_ModelID);
int modeIIII = hv_ModelID.I();
HTuple hv_WindowHandle = hv_windowHandle[0];
const HTuple hv_AngleStart = hv_FindScaleShapeModelParam[0];
const HTuple hv_AngleExtent = hv_FindScaleShapeModelParam[1];
const HTuple hv_ScaleMin = hv_FindScaleShapeModelParam[2];
const HTuple hv_ScaleMax = hv_FindScaleShapeModelParam[3];
const HTuple hv_ScoreMin = hv_FindScaleShapeModelParam[4];
const HTuple hv_ValidScore = hv_FindScaleShapeModelParam[5];
CountObj(ho_RoiRegion, &hv_Number);
if (0 != (hv_Number > 0))
{
ReduceDomain(image, ho_RoiRegion, &ho_ImageReduced);
}
else
{
CropDomain(image, &ho_ImageReduced);
}
//HTuple m_ParamPathIndex = "01";
//HTuple m_MatchType = "形状";
//HTuple m_ParamPath = ".\\HalconObject\\芯片\\定位相机\\2024071118295566\";
//HTuple m_FullParamPath = m_ParamPath + m_MatchType + "\";
//const HTuple hv_ModelPath = m_FullParamPath + "匹配模板" + "01" + ".shm";
//ReadShapeModel(hv_ModelPath, &hv_ModelID);
//auto start = std::chrono::high_resolution_clock::now();
//// 将时间点转换为时间戳（以纳秒为单位）
//auto startTime = std::chrono::duration_cast<std::chrono::nanoseconds>(start.time_since_epoch()).count();
//设置查询超时
//SetShapeModelParam(hv_ModelID, "timeout", 3000);

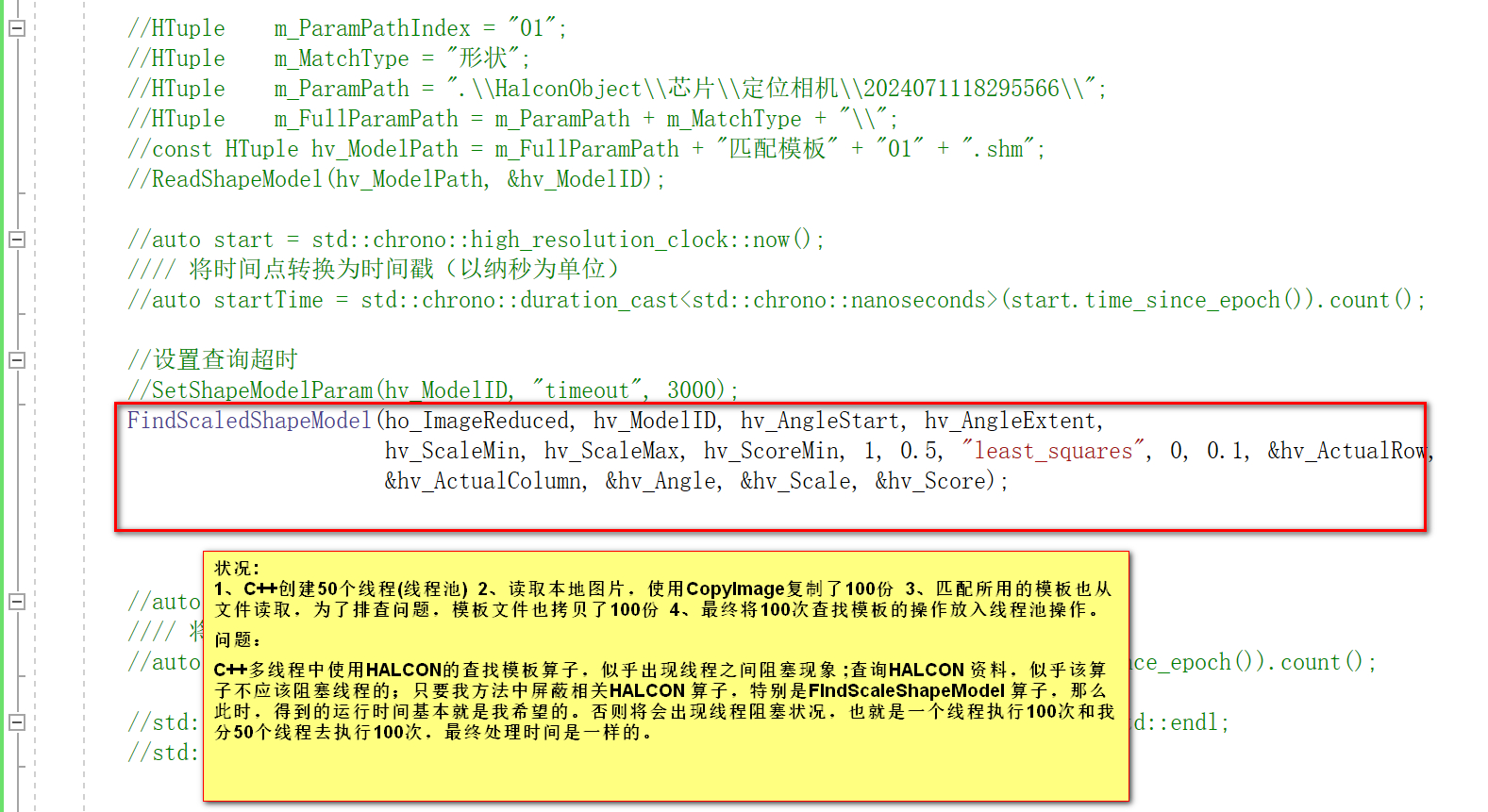

FindScaledShapeModel(ho_ImageReduced, hv_ModelID, hv_AngleStart, hv_AngleExtent,
hv_ScaleMin, hv_ScaleMax, hv_ScoreMin, 1, 0.5, "least_squares", 0, 0.1, &hv_ActualRow,
&hv_ActualColumn, &hv_Angle, &hv_Scale, &hv_Score);
//auto end = std::chrono::high_resolution_clock::now();
//// 将时间点转换为时间戳（以纳秒为单位）
//auto endTime = std::chrono::duration_cast<std::chrono::nanoseconds>(end.time_since_epoch()).count();
//std::cout << "匹配开始时间:"<< startTime <<" 结束时间:"<< endTime << std::endl;
//std::this_thread::sleep_for(std::chrono::milliseconds(100));
//hv_ActualRow = hv_ActualRow;
//hv_ActualColumn = hv_ActualColumn;
//const HTuple hv_ActualAngel = hv_Angle;
//GetShapeModelContours(&ho_ModelContours, hv_ModelID, 1);
//{
// const HTuple end_val54 = (hv_Score.TupleLength()) - 1;
// const HTuple step_val54 = 1;
// for (HTuple hv_I = 0; hv_I.Continue(end_val54, step_val54); hv_I += step_val54)
// {
// HomMat2dIdentity(&hv_HomMat2D);
// HomMat2dRotate(hv_HomMat2D, hv_ActualAngel, 0, 0, &hv_HomMat2D);
// HomMat2dTranslate(hv_HomMat2D, hv_ActualRow, hv_ActualColumn, &hv_HomMat2D);
// AffineTransContourXld(ho_ModelContours, &(ho_TransContours), hv_HomMat2D);
// }
//}
//
////*************************************计算圆心偏移量******************
//if (0 != ((hv_Score.TupleLength()) > 0))
//{
// //测试代码
// const float fScre = hv_Score.D();
// if (0 != (HTuple(hv_Score[0]) >= hv_ValidScore))
// {
// //VectorAngleToRigid(HTuple(hv_HomMat2D_Read[0]), HTuple(hv_HomMat2D_Read[1]),
// // 0, hv_ActualRow, hv_ActualColumn, hv_Angle, &hv_MovementOfObject);
// //AffineTransRegion(ho_ShapeModelRegion, &(ho_RegionAffineTrans), hv_MovementOfObject,
// // "nearest_neighbor");
// HomMat2dIdentity(&hv_MovementOfObject);
// HomMat2dScale(hv_MovementOfObject, HTuple(hv_Scale[0]), HTuple(hv_Scale[0]),
// HTuple(hv_HomMat2D_Read[0]), HTuple(hv_HomMat2D_Read[1]), &hv_MovementOfObject);
// HomMat2dRotate(hv_MovementOfObject, hv_Angle, HTuple(hv_HomMat2D_Read[0]),
// HTuple(hv_HomMat2D_Read[1]), &hv_MovementOfObject);
// HomMat2dTranslate(hv_MovementOfObject, hv_ActualRow - HTuple(hv_HomMat2D_Read[0]),
// hv_ActualColumn - HTuple(hv_HomMat2D_Read[1]), &hv_MovementOfObject);
// AffineTransRegion(ho_ShapeModelRegion, &(ho_RegionAffineTrans), hv_MovementOfObject,
// "nearest_neighbor");
// //下面的方法，用于避免在创建模板时使用了掩膜，一旦使用掩膜，图像中心就不一定是区域中心了
// //因此在创建模板时，提前记录了图像中心位置
// if (0 != ((hv_HomMat2D_Read.TupleLength()) >= 5))
// {
// const HTuple hv_OrigShapeRegionRow = hv_HomMat2D_Read[3];
// const HTuple hv_OrigShapeRegionColumn = hv_HomMat2D_Read[4];
// AffineTransPixel(hv_MovementOfObject, hv_OrigShapeRegionRow, hv_OrigShapeRegionColumn,
// &hv_ActualRow, &hv_ActualColumn);
// GenCrossContourXld(&ho_Cross, hv_ActualRow, hv_ActualColumn, 120, 0);
// }
// //当前角度+原始模板角度=实际物体角度---->相对图像水平面
// if (0 != ((hv_HomMat2D_Read.TupleLength()) >= 3))
// {
// hv_deltaAngle = hv_HomMat2D_Read[2];
// }
// else
// {
// hv_deltaAngle = 0;
// }
// const HTuple hv_ActualAngle = (hv_Angle.TupleDeg()) + hv_deltaAngle;
// hv_CenterData.Clear();
// hv_CenterData.Append(hv_ActualRow);
// hv_CenterData.Append(hv_ActualColumn);
// hv_CenterData.Append(hv_ActualAngle);
// hv_CenterData.Append(hv_Score[0]);
// SetMessageTuple(dataDictionary, "CenterData", hv_CenterData);
// hv_ReturnCode = 1;
// }
// else
// {
// hv_FindScore = hv_Score[0];
// hv_ReturnCode = -11;
// }
//}
//else
//{
// hv_FindScore = 0;
// hv_ReturnCode = -12;
//}
}
catch (HException& e)
{
CVisionPublicMethod::Get_HExceptionMsg(e, error, errMsg);
hv_ReturnCode = -13;
}
ClearShapeModel(hv_ModelID);
SetMessageTuple(dataDictionary, "ErrCode", hv_ReturnCode);
//赋值输出参数
return {ho_TransContours, ho_RegionAffineTrans};

复制代码

上面代码我注释了一部分(主要用于排除问题，不影响我测试结果)

多线程互斥了

Jo_Kang · 发表于 2024-11-11 10:27:11

CropDomain此算子影响时长

jacktl · 发表于 2024-11-11 17:16:42

主要我发现有些算子在多线程中似乎会出现线程互斥，按照算子手册说明，我用的算子应该互相不影响的，就比如算子FindScaledShapeModel，在使用不同图片，不同模版数据时，多线程中同时调用FindScaledShapeModel,本应该不会出现相互影响的状况。

neo3301 · 发表于 2024-11-12 19:25:24

错误提示什么，我以前遇到过多线程偶发崩溃的情况，你这个apply()中尽量不要包含模板的加载部分，这不符合halcon的设计，尽量初始化的时候单独加载，多线程中只执行匹配

duibuqininshur · 发表于 2024-11-14 10:33:18

可以先试一下halcon自带的多线程方案程序

jacktl · 发表于 2024-11-15 19:40:12

neo3301 发表于 2024-11-12 19:25
错误提示什么，我以前遇到过多线程偶发崩溃的情况，你这个apply()中尽量不要包含模板的加载部分，这不符合h ...

多线程中我确实会每次从文件中读取模板信息，主要的这个程序是一个通过程序，每次匹配的模板不固定，因此我设计的时候就每次读取文件(耗时可以忽略)。
程序是不会报错的，因为程序可以正常匹配，只不过多线程之间HALCON的算子似乎出现了互斥现象，无法独立运行，经测试线程01在执行Find匹配时，测试的结果就是线程02的Find就处于等待状态。。。。根据手册说明这个不应该的。

jacktl · 发表于 2024-11-15 19:41:17

duibuqininshur 发表于 2024-11-14 10:33
可以先试一下halcon自带的多线程方案程序

这个我也在PDF中手册中看了，目前今天有点空，准备研究下，最近在现场调试别的设备。。。回复不及时，抱歉各位！！！

GBLZ · 发表于 2024-11-21 10:30:12

可以尝试：find_scaled_shape_models (Operator)
ModelIDs 参数与输入的Image 数量相同，或是输入一个Image 多个ModelIDs；对应的是 [Image1,Image2...][ModelID1,ModelID2...] 与 [Image] [ModelID1,ModelID2...]

neo3301 · 发表于 2024-11-21 13:25:41

jacktl 发表于 2024-11-11 17:16
主要我发现有些算子在多线程中似乎会出现线程互斥，按照算子手册说明，我用的算子应该互相不影响的，就比如 ...

halcon 多模板的设计使用思路是加载多个模板到modelist,然后再多线程匹配，模板加载跟识别搞在一起容易出问题，你这种情况可以多试几台设备，应该每台设备的情形不一样
