halcon轮廓查找并拟合直线

请给位大佬帮忙看看，

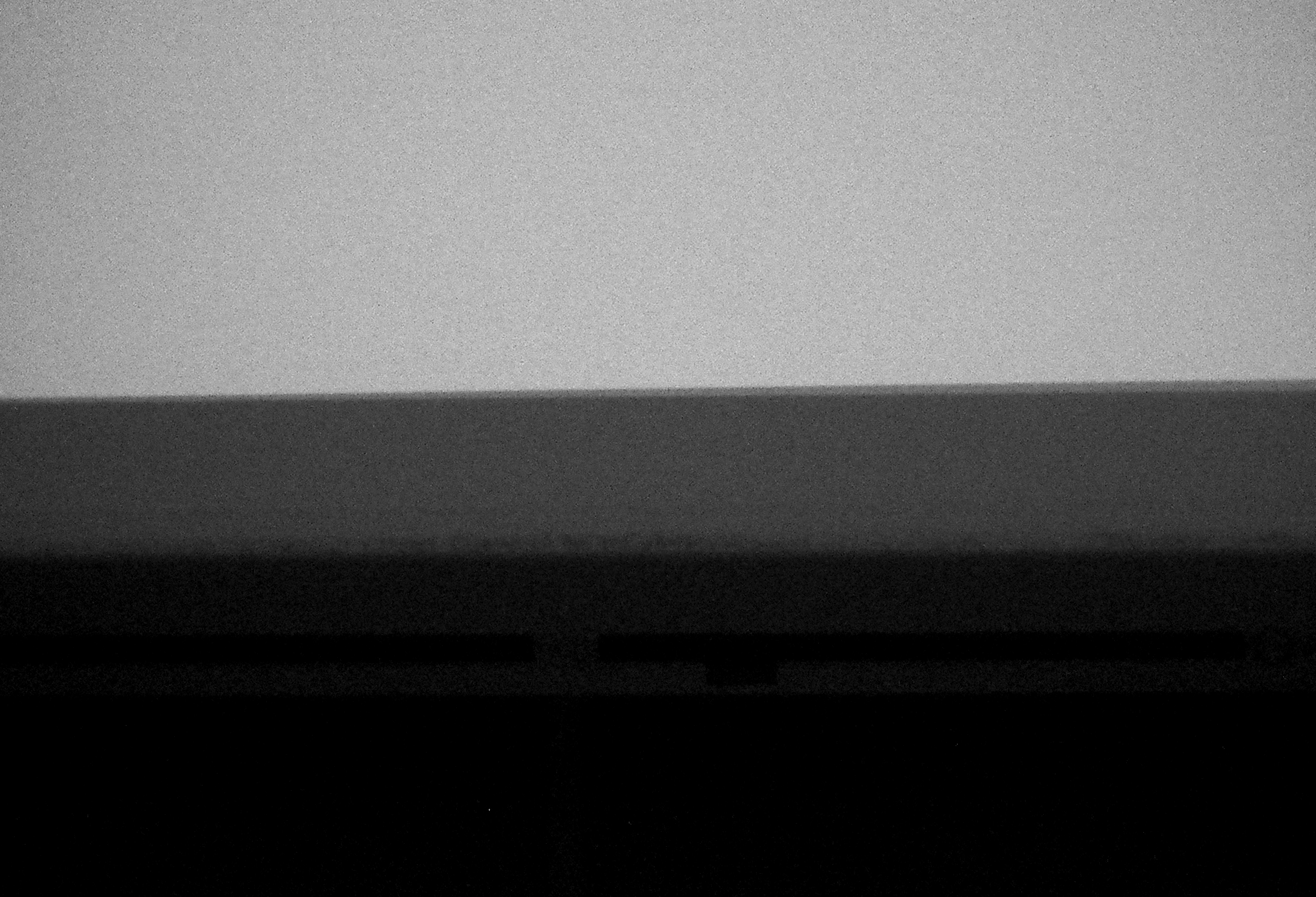

附件图片中的轮廓查找并拟合直线。

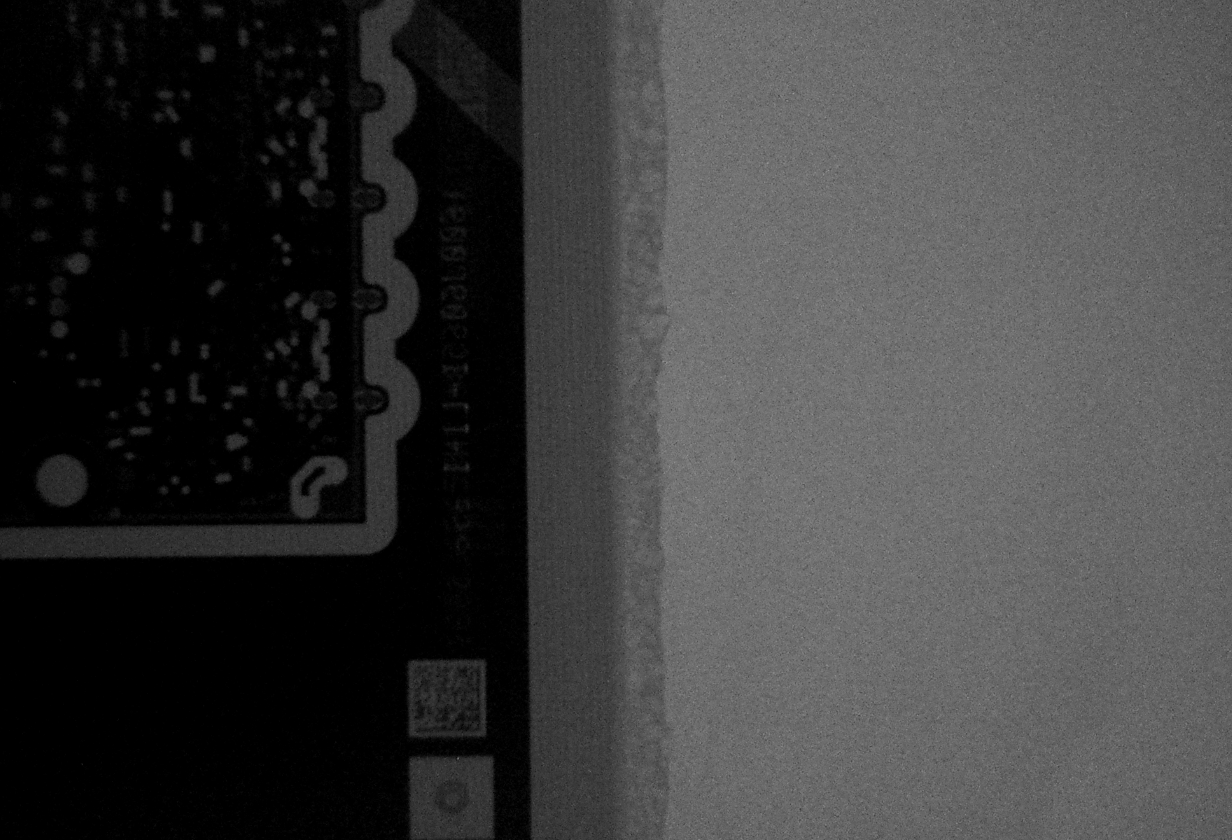

原始图像

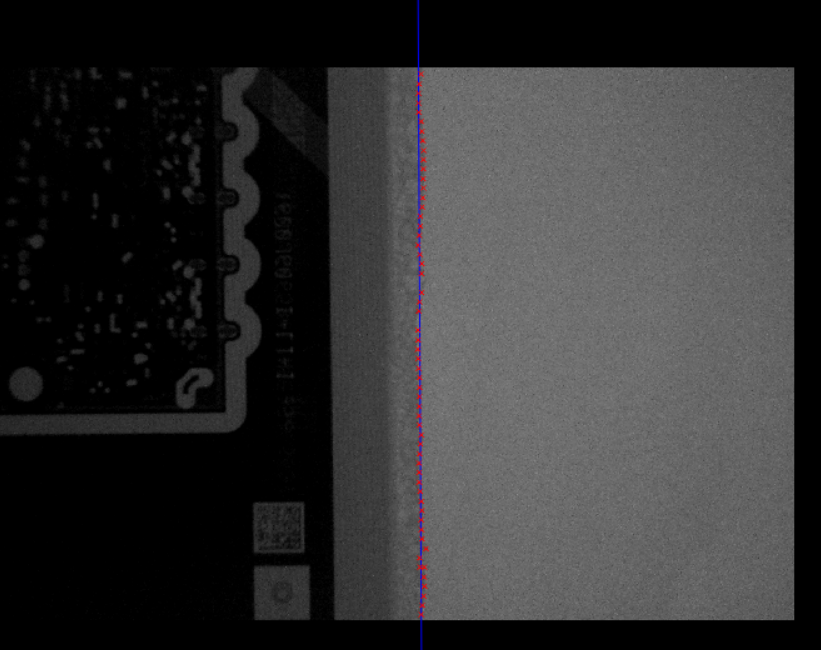

要找的轮廓

參考看看!

hankchang 发表于 2025-3-22 19:36
參考看看!

谢谢，我学习下

hankchang 发表于 2025-3-22 19:36
參考看看!

1. read_image (Image, 'E:/3.png')

2. dev_open_window_fit_image (Image, 0, 0, 512, 512, WindowHandle)

3. rgb1_to_gray (Image, GrayImage)

4. rectangle1_domain (GrayImage, ImageReduced, 0, 477,826,689)

5. edges_sub_pix (ImageReduced, Edges, 'canny', 9,10,20)

6. gen_region_contour_xld (Edges, Region, 'margin')

7. hough_lines (Region, 4,600, 5, 5, Angle, Dist)

8. gen_region_hline (Regions, Angle, Dist)

9. dev_display (ImageReduced)

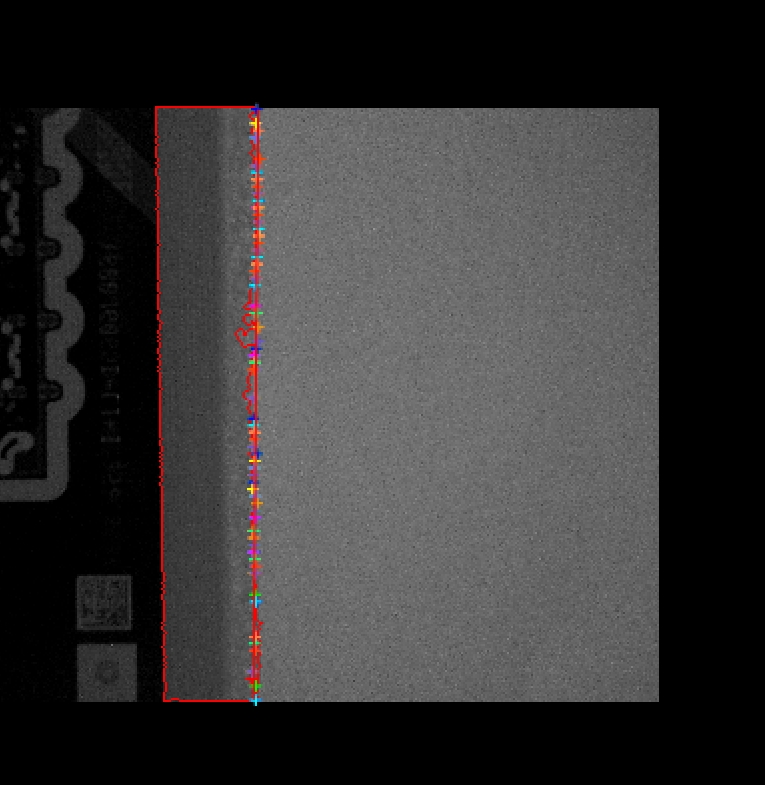

10. dev_display (Regions)

复制代码

3351422122 发表于 2025-3-26 16:52

这样子可以吗

看起来是可以的

雾里看花 发表于 2025-3-27 08:33
看起来是可以的

你这个代码是什么

谢谢，我学习下。
我想咨询下，如何确定edges_sub_pix (Image, Edges, 'canny', 10,10,20)后面的参数呢？
附件的就找到2个线。

非常感谢

tela 发表于 2025-3-28 11:28
谢谢，我学习下。
我想咨询下，如何确定edges_sub_pix (Image, Edges, 'canny', 10,10,20)后面的参数呢？
...

什么意思呢，后面的参数是试出来的，线条是按照你给的参数弄出来的

明白了。感谢
