求助这坐标怎么得到的

1. * fuse.hdev: measuring the width of a fuse wire

2. *

3. dev_update_window ('off')

4. dev_close_window ()

5. * ****

6. * step: acquire image

7. * ****

8. read_image (Fuse, 'fuse')

9. get_image_size (Fuse, Width, Height)

10. dev_open_window_fit_image (Fuse, 0, 0, Width, Height, WindowID)

11. set_display_font (WindowID, 12, 'mono', 'true', 'false')

12. dev_set_draw ('margin')

13. dev_set_line_width (3)

14. dev_display (Fuse)

15. set_display_font (WindowID, 12, 'mono', 'true', 'false')

16. disp_continue_message (WindowID, 'black', 'true')

17. stop ()

18. * ****

19. * step: create measure object

20. * ****

21. * -> specify ROI

22. Row := 297

23. Column := 545

24. Length1 := 80

25. Length2 := 10

26. Angle := rad(90)

27. gen_rectangle2 (ROI, Row, Column, Angle, Length1, Length2)

28. * -> create measure object

29. gen_measure_rectangle2 (Row, Column, Angle, Length1, Length2, Width, Height, 'bilinear', MeasureHandle)

30. dev_display (ROI)

31. disp_continue_message (WindowID, 'black', 'true')

32. stop ()

33. * ****

34. * step: measure

35. * ****

36. measure_pairs (Fuse, MeasureHandle, 1, 1, 'negative', 'all', RowEdgeFirst, ColumnEdgeFirst, AmplitudeFirst, RowEdgeSecond, ColumnEdgeSecond, AmplitudeSecond, IntraDistance, InterDistance)

37. disp_continue_message (WindowID, 'black', 'true')

38. stop ()

39. * ****

40. * step: visualize results

41. * ****

42. for i := 0 to |RowEdgeFirst| - 1 by 1

43.     gen_contour_polygon_xld (EdgeFirst, [-sin(Angle + rad(90)) * Length2 + RowEdgeFirst[i],-sin(Angle - rad(90)) * Length2 + RowEdgeFirst[i]], [cos(Angle + rad(90)) * Length2 + ColumnEdgeFirst[i],cos(Angle - rad(90)) * Length2 + ColumnEdgeFirst[i]])

44.     gen_contour_polygon_xld (EdgeSecond, [-sin(Angle + rad(90)) * Length2 + RowEdgeSecond[i],-sin(Angle - rad(90)) * Length2 + RowEdgeSecond[i]], [cos(Angle + rad(90)) * Length2 + ColumnEdgeSecond[i],cos(Angle - rad(90)) * Length2 + ColumnEdgeSecond[i]])

45.     dev_set_color ('cyan')

46.     dev_display (EdgeFirst)

47.     dev_set_color ('magenta')

48.     dev_display (EdgeSecond)

49.     dev_set_color ('blue')

50.     if (i == 0)

51.         set_tposition (WindowID, RowEdgeFirst[i] + 5, ColumnEdgeFirst[i] + 20)

52.     else

53.         set_tposition (WindowID, RowEdgeFirst[i] - 40, ColumnEdgeFirst[i] + 20)

54.     endif

55.     write_string (WindowID, 'width: ' + IntraDistance[i] + ' pix')

56. endfor

57. disp_continue_message (WindowID, 'black', 'true')

58. stop ()

59. * ****

60. * step: destroy measure object

61. * ****

62. close_measure (MeasureHandle)

63. dev_update_window ('on')

64. dev_clear_window ()

复制代码

这个官方例程：求解

1. gen_contour_polygon_xld (EdgeFirst, [-sin(Angle + rad(90)) * Length2 + RowEdgeFirst,-sin(Angle - rad(90)) * Length2 + RowEdgeFirst], [cos(Angle + rad(90)) * Length2 + ColumnEdgeFirst,cos(Angle - rad(90)) * Length2 + ColumnEdgeFirst])

2.     gen_contour_polygon_xld (EdgeSecond, [-sin(Angle + rad(90)) * Length2 + RowEdgeSecond,-sin(Angle - rad(90)) * Length2 + RowEdgeSecond], [cos(Angle + rad(90)) * Length2 + ColumnEdgeSecond,cos(Angle - rad(90)) * Length2 + ColumnEdgeSecond])

复制代码

没太看懂你的需求，直接给你解释了一下这段代码吧

1. * fuse.hdev：测量保险丝线的宽度 *

2. *//关闭窗口刷新，单步调试下不起作用，如果使用dev_update_off()是全局生效

3. dev_update_window （'off'）

4. *//关闭窗口

5. dev_close_window （）

6. * ****

7. * 步骤：获取图像

8. * ****

9. *//读入图片

10. read_image （Fuse， 'fuse'）

11. *//获得你读入图片的尺寸宽度：Width和高度Height

12. get_image_size （Fuse， Width， Height）

13. *//根据上面获得宽高打开一个窗口，这里有点操作多余直接打开一个新窗口就行了

14. dev_open_window_fit_image （Fuse， 0， 0， Width， Height， WindowID）

15. *//设置显示的字体格式和大小

16. set_display_font （WindowID， 12， 'mono'， 'true'， 'false'）

复制代码

问题都没讲清楚啊

学习一下

不太理解问题

1. [-sin(Angle + rad(90)) * Length2 + RowEdgeFirst,-sin(Angle - rad(90)) * Length2 + RowEdgeFirst], [cos(Angle + rad(90)) * Length2 + ColumnEdgeFirst,cos(Angle - rad(90)) * Length2 + ColumnEdgeFirst])

复制代码

就是这些如何解释，为什么加rad（90）为什么用正弦余弦

senskaishin 发表于 2025-9-11 11:48
[-sin(Angle + rad(90)) * Length2 + RowEdgeFirst,-sin(Angle - rad(90)) * Length2 + RowEdgeFirst], [co ...

Halcon简单卡尺测量实例 | 鸟叔机器视觉（gen_measure_rectangle2 和 measure_pairs 算子说明）
https://www.sohu.com/a/477753850_121174094
需要从上面连接里面了解算子得到的相关端点点坐标位置以及 len1 和 len2 的含义，是后续三角函数计算所需要的。

结合 Angle 这个变量，通过在测量区域内保险丝与直线对的夹角，与原线对坐标计算三角函数结合坐标系方向得到正负偏移，加到原线对坐标上，即为带角度的保险丝边缘的大概轮廓坐标

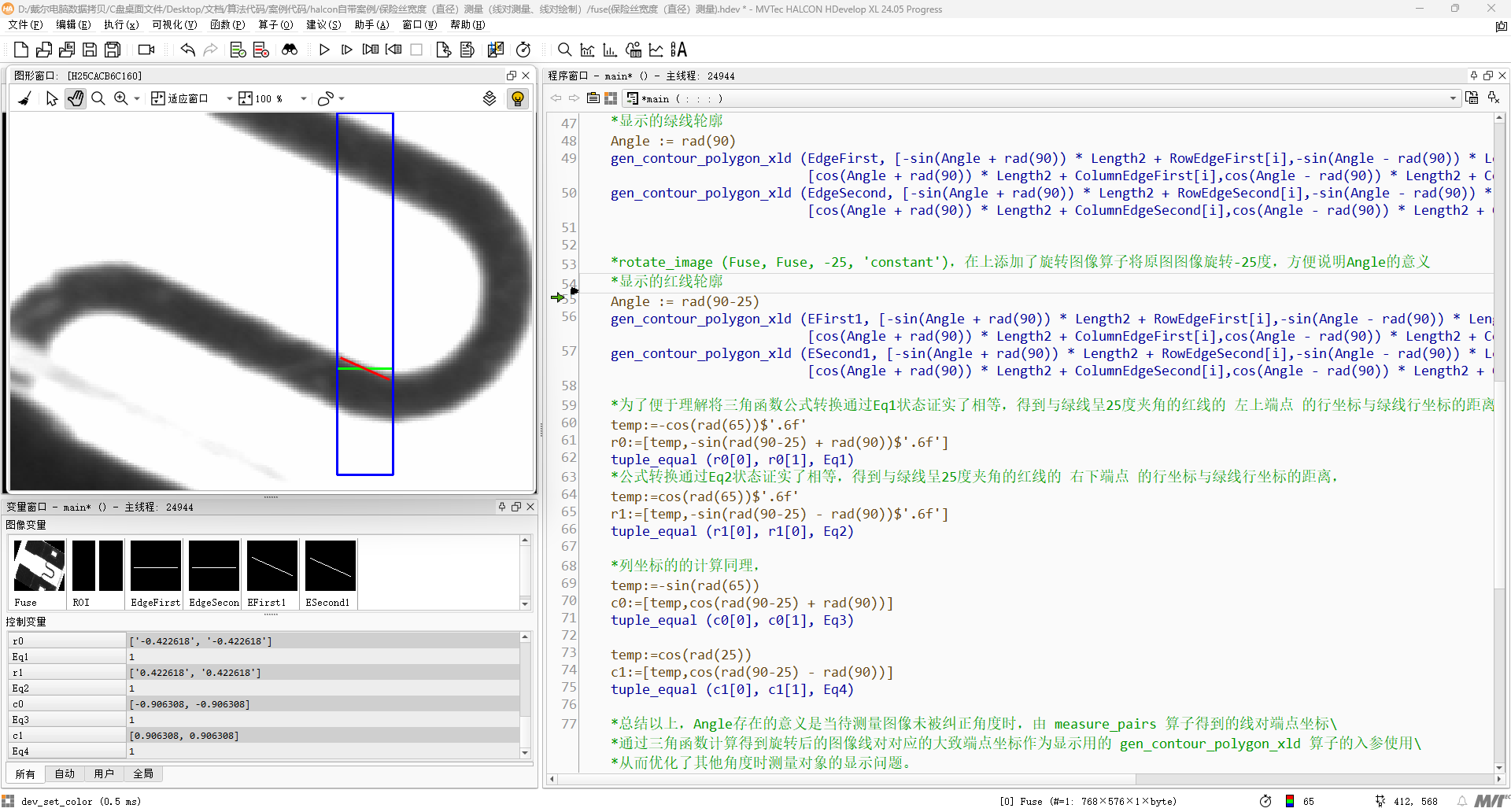

当图片角度不同时对应坐标的计算公式简化便于理解
