性能再提升，新款短波红外灯箱助力半导体应用

LED光源标准可见光波段范围大约是380nm-780nm，但是有些材料的指纹光学信息位于900nm-2500nm的短波红外光范围(SWIR, short-wave infrared)。在精密检测领域，传统卤素光源因高温、寿命短等局限性，已难以满足现代工业对无损检测的严苛要求。我司在原短波红外灯箱基础上，推出亮度提升1倍、性能更佳的新款短波红外光纤光源，以LED技术为核心，实现了检测光源的全面升级。

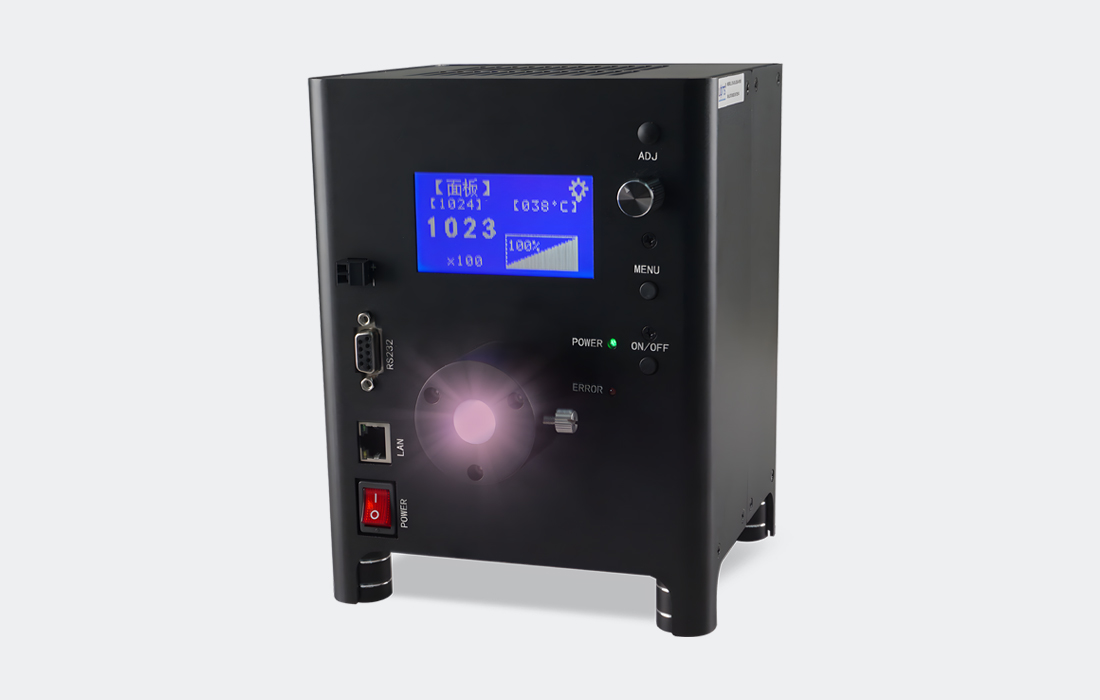

产品特点
◆用于外观检查和内部检查的红外光纤光源
◆标配810nm-1650nm的9个波长
◆最适合替换卤素光源
◆使用LED光源，有助于长期使用、减少对照射物的热损伤

行业应用
1.半导体晶圆与芯片裂纹杂质检测
2.食品筛选分拣
3.填充物的状况识别
4.微光夜视，观察到夜晚中的物体

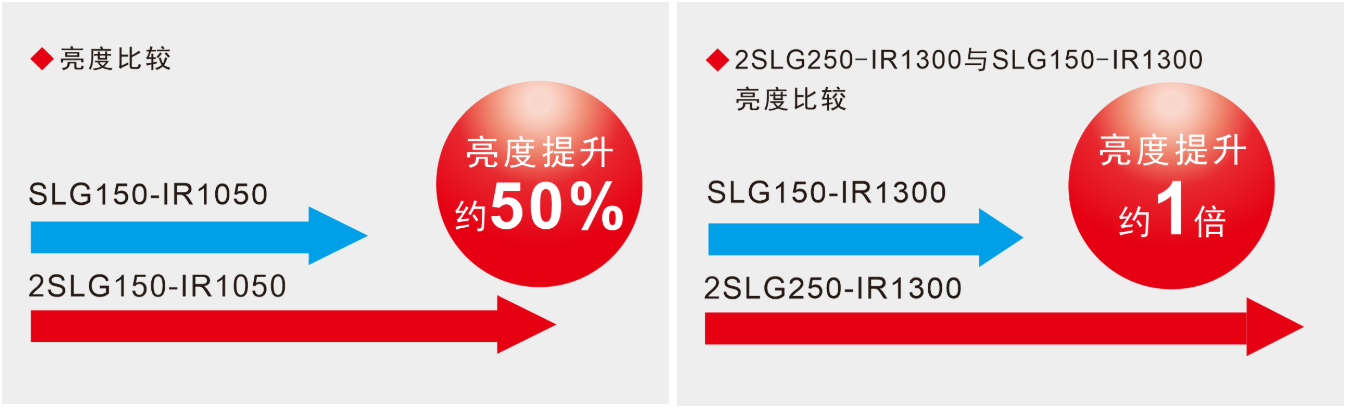

亮度对比图

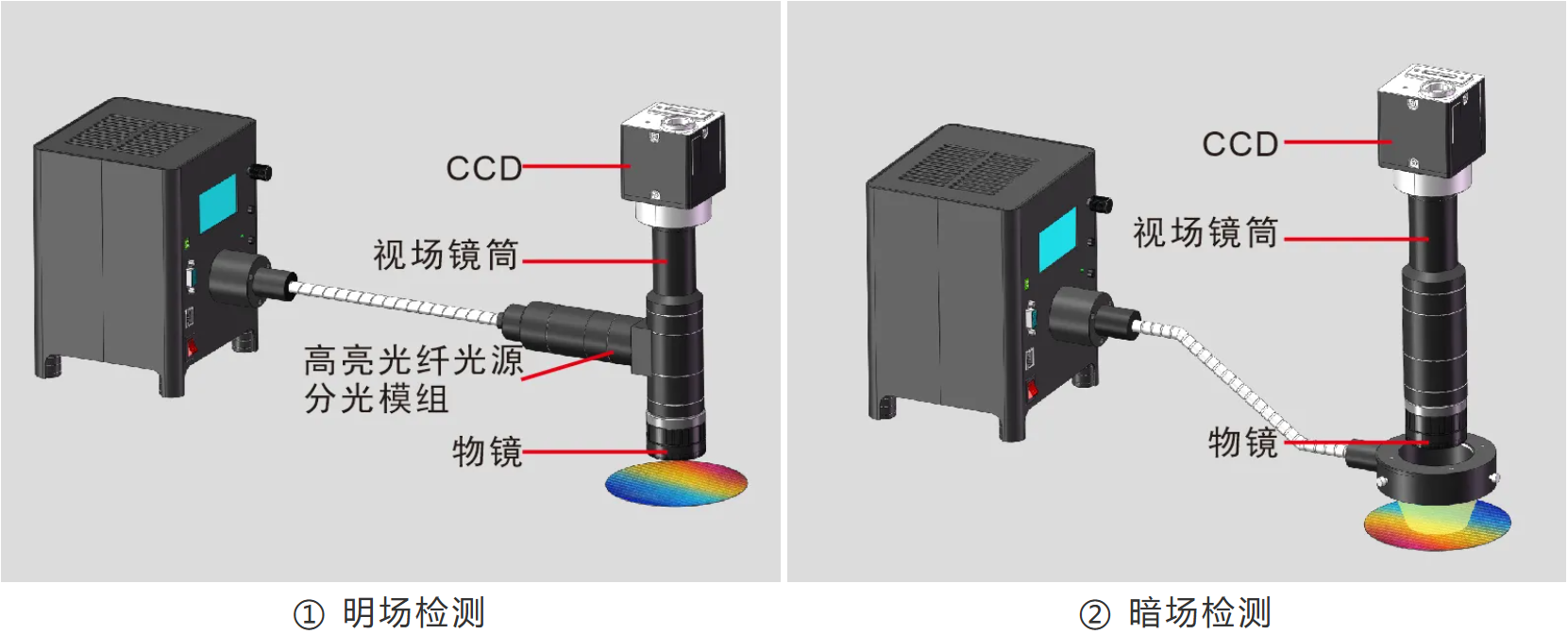

显微模组晶圆应用示意图

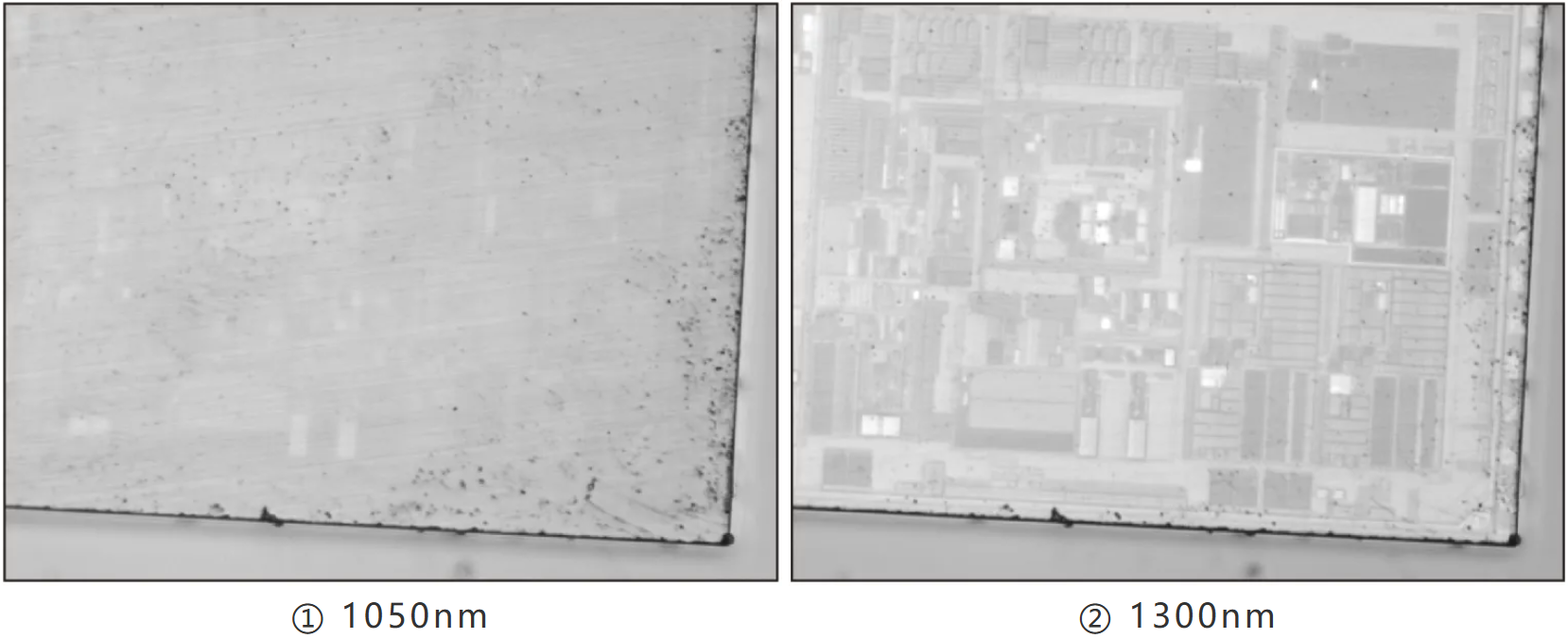

成像实例：芯片隐形线路检测
不同的短波红外光源对产品特征穿透性有差异，更长波段的穿透性会更强，能够呈现更多内部特征。

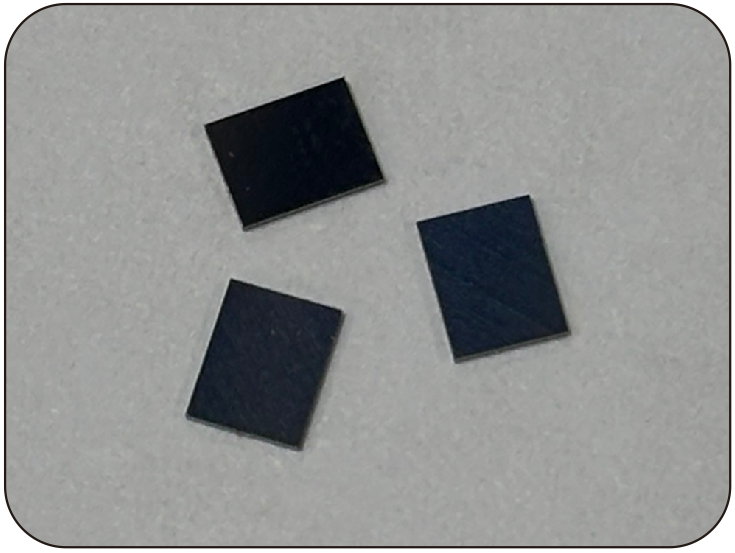

                               芯片实物图


说明：1300nm短波红外光源穿透性更好，能清晰看到芯片内部电路。

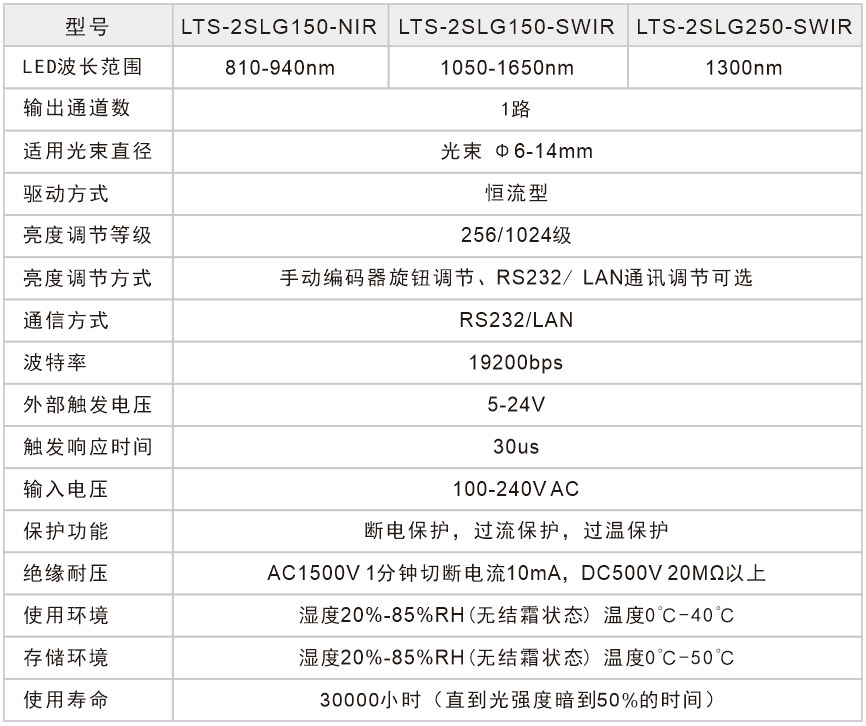

光源参数

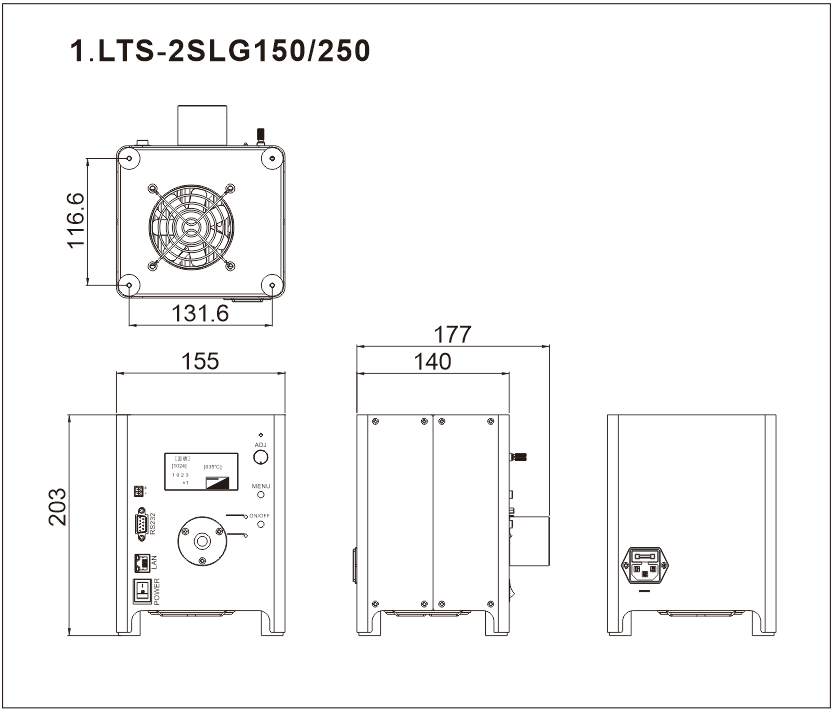

外形尺寸(mm)


感谢您的观看，如有借测需求，欢迎联系！我们下期再会。
