[已解决] 求大佬帮忙识别出图中的白色棋子

[复制链接]
  • TA的每日心情
    耍酷
    2019-7-22 11:01
  • 签到天数: 13 天

    连续签到: 1 天

    [LV.3]偶尔看看II

    2

    主题

    12

    帖子

    55

    积分

    Rank: 1

    积分
    55
    发表于 2018-11-15 22:08:31 | 显示全部楼层 |阅读模式

    试用员工 |主题 2|帖子 12|积分 55

    51Halcon诚邀您的加入,专注于机器视觉开发与应用技术,我们一直都在努力!

    您需要 登录 才可以下载或查看,没有帐号?会员注册

    x
    本帖最后由 mp612973756 于 2018-11-19 09:30 编辑

    因为图片带有反光,所以识别白字的效果很不好,求大佬帮帮忙。

    1.发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    2.提问请组织好自己的逻辑,标题注明大概是什么问题,问题内容写详细,需提供问题症状、错误代码、截图、位置等等信息,不要让别人去猜你想问啥;

    3.如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    4.回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    害羞
    2018-12-18 10:28
  • 签到天数: 17 天

    连续签到: 1 天

    [LV.4]偶尔看看III

    0

    主题

    53

    帖子

    586

    积分

    Rank: 3

    积分
    586
    发表于 2018-11-16 15:36:22 | 显示全部楼层

    部门助理 |主题 0|帖子 53|积分 586

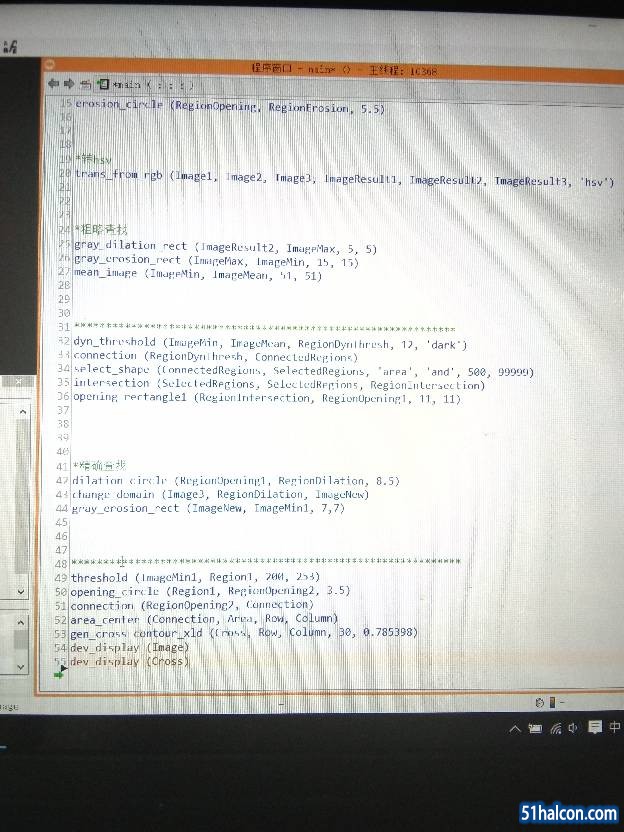

    检测程序与结果

    检测程序与结果



    1.发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    2.提问请组织好自己的逻辑,标题注明大概是什么问题,问题内容写详细,需提供问题症状、错误代码、截图、位置等等信息,不要让别人去猜你想问啥;

    3.如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    4.回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    耍酷
    2019-7-22 11:01
  • 签到天数: 13 天

    连续签到: 1 天

    [LV.3]偶尔看看II

    2

    主题

    12

    帖子

    55

    积分

    Rank: 1

    积分
    55
     楼主| 发表于 2018-11-17 13:34:14 | 显示全部楼层

    试用员工 |主题 2|帖子 12|积分 55

    mediation 发表于 2018-11-16 15:36

    请教您一下,在精确查找的时候,为什么在设置了新的定义域(也就是在change_erosion_rect)后结果显示变成了这样?它并没有把白子识别出来。是我弄得哪里有问题了吗?

    1.发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    2.提问请组织好自己的逻辑,标题注明大概是什么问题,问题内容写详细,需提供问题症状、错误代码、截图、位置等等信息,不要让别人去猜你想问啥;

    3.如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    4.回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    害羞
    2018-12-18 10:28
  • 签到天数: 17 天

    连续签到: 1 天

    [LV.4]偶尔看看III

    0

    主题

    53

    帖子

    586

    积分

    Rank: 3

    积分
    586
    发表于 2018-11-18 13:18:28 | 显示全部楼层

    部门助理 |主题 0|帖子 53|积分 586

    我用的图片是你的帖子里下载的,不知道图片大小是不是跟你的原来的图片一样大,如果不一样大的话,参数得重新调整过的

    1.发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    2.提问请组织好自己的逻辑,标题注明大概是什么问题,问题内容写详细,需提供问题症状、错误代码、截图、位置等等信息,不要让别人去猜你想问啥;

    3.如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    4.回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    耍酷
    2019-7-22 11:01
  • 签到天数: 13 天

    连续签到: 1 天

    [LV.3]偶尔看看II

    2

    主题

    12

    帖子

    55

    积分

    Rank: 1

    积分
    55
     楼主| 发表于 2018-11-18 13:37:58 | 显示全部楼层

    试用员工 |主题 2|帖子 12|积分 55

    本帖最后由 mp612973756 于 2018-11-18 13:40 编辑
    mediation 发表于 2018-11-18 13:18
    我用的图片是你的帖子里下载的,不知道图片大小是不是跟你的原来的图片一样大,如果不一样大的话,参数得重 ...

    那请问您的图片尺寸是多大呢?如果我换用其它亮度不同的图片但尺寸一样的图片参数是不是还需要调整?

    1.发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    2.提问请组织好自己的逻辑,标题注明大概是什么问题,问题内容写详细,需提供问题症状、错误代码、截图、位置等等信息,不要让别人去猜你想问啥;

    3.如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    4.回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    害羞
    2018-12-18 10:28
  • 签到天数: 17 天

    连续签到: 1 天

    [LV.4]偶尔看看III

    0

    主题

    53

    帖子

    586

    积分

    Rank: 3

    积分
    586
    发表于 2018-11-18 14:03:31 | 显示全部楼层

    部门助理 |主题 0|帖子 53|积分 586

    本帖最后由 mediation 于 2018-11-18 14:06 编辑
    mp612973756 发表于 2018-11-18 13:37
    那请问您的图片尺寸是多大呢?如果我换用其它亮度不同的图片但尺寸一样的图片参数是不是还需要调整? ...

    起码要把相机高度,角度固定了拍照,每张图片都一样大小吧,光照条件基本差不多吧,不然可能就很难做通用
    像你另一个帖子里的两张图片,拍照角度不一样,首先棋子大小拍出来都不一样了,很难通用的,除非是经过相机标定处理,转换到世界坐标系

    1.发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    2.提问请组织好自己的逻辑,标题注明大概是什么问题,问题内容写详细,需提供问题症状、错误代码、截图、位置等等信息,不要让别人去猜你想问啥;

    3.如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    4.回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    害羞
    2018-12-18 10:28
  • 签到天数: 17 天

    连续签到: 1 天

    [LV.4]偶尔看看III

    0

    主题

    53

    帖子

    586

    积分

    Rank: 3

    积分
    586
    发表于 2018-11-18 14:18:37 | 显示全部楼层

    部门助理 |主题 0|帖子 53|积分 586

    mp612973756 发表于 2018-11-18 13:37
    那请问您的图片尺寸是多大呢?如果我换用其它亮度不同的图片但尺寸一样的图片参数是不是还需要调整? ...

    我下载的你的这张图片是540*540大小的,你的原图好像都是1000多*1000多的吧

    1.发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    2.提问请组织好自己的逻辑,标题注明大概是什么问题,问题内容写详细,需提供问题症状、错误代码、截图、位置等等信息,不要让别人去猜你想问啥;

    3.如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    4.回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    耍酷
    2019-7-22 11:01
  • 签到天数: 13 天

    连续签到: 1 天

    [LV.3]偶尔看看II

    2

    主题

    12

    帖子

    55

    积分

    Rank: 1

    积分
    55
     楼主| 发表于 2018-11-18 17:53:13 | 显示全部楼层

    试用员工 |主题 2|帖子 12|积分 55

    mediation 发表于 2018-11-18 14:03
    起码要把相机高度,角度固定了拍照,每张图片都一样大小吧,光照条件基本差不多吧,不然可能就很难做通用
    ...

    哦哦,明白了,谢谢您了,十分感谢

    1.发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    2.提问请组织好自己的逻辑,标题注明大概是什么问题,问题内容写详细,需提供问题症状、错误代码、截图、位置等等信息,不要让别人去猜你想问啥;

    3.如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    4.回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

    该用户从未签到

    0

    主题

    11

    帖子

    36

    积分

    Rank: 1

    积分
    36
    发表于 2019-3-13 13:00:43 | 显示全部楼层

    试用员工 |主题 0|帖子 11|积分 36

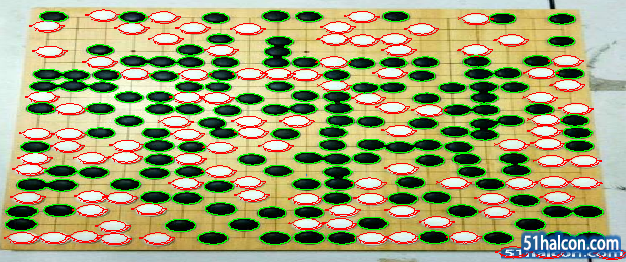

    黑白子用不同的方法处理了一下,不知道其他图片效果会怎么样。
