[未解决] 求教,谢谢

[复制链接]
  • TA的每日心情
    叹气
    2019-4-12 10:50
  • 签到天数: 38 天

    连续签到: 1 天

    [LV.5]常住居民I

    13

    主题

    58

    帖子

    174

    积分

    Rank: 1

    积分
    174

    切换助手验证会员

    QQ
    发表于 2019-3-6 08:17:01 | 显示全部楼层 |阅读模式

    试用员工 |主题 13|帖子 58|积分 174

    51Halcon诚邀您的加入,专注于机器视觉开发与应用技术,我们一直都在努力!

    您需要 登录 才可以下载或查看,没有帐号?会员注册

    x

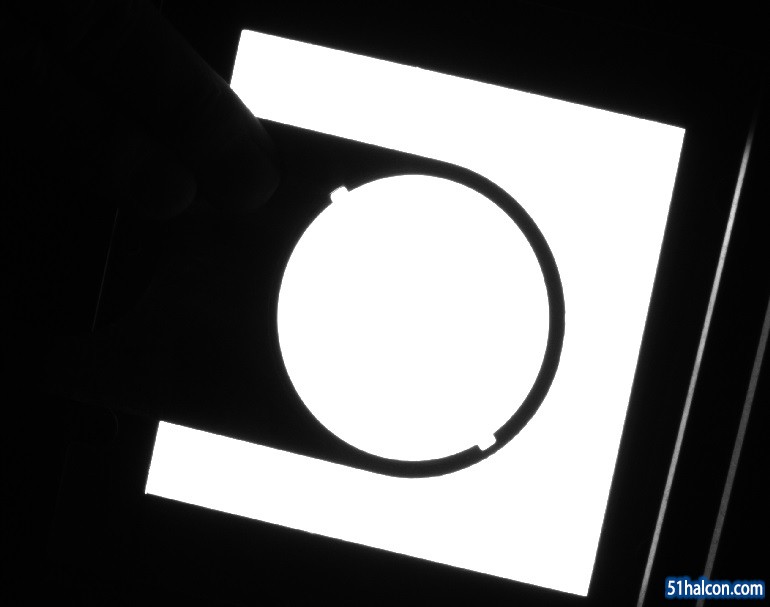

    如图,求内圆,除去两边缺口,试过很多方法,都没有达到效果,请有大神帮个忙,感激不尽,谢谢!
    来自群组: Halcon图像处理技术

    求内圆

    求内圆

    发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    耍酷
    2019-5-28 15:39
  • 签到天数: 20 天

    连续签到: 1 天

    [LV.4]偶尔看看III

    7

    主题

    35

    帖子

    134

    积分

    Rank: 1

    积分
    134

    切换助手验证会员

    发表于 2019-3-6 12:19:11 | 显示全部楼层

    试用员工 |主题 7|帖子 35|积分 134

    开运算行么

    发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    点赞
    昨天 13:49
  • 签到天数: 398 天

    连续签到: 3 天

    [LV.9]以坛为家II

    102

    主题

    472

    帖子

    2562

    积分

    Rank: 9

    积分
    2562

    热心会员突出贡献切换助手验证会员最佳新人

    发表于 2019-3-6 13:26:33 | 显示全部楼层

    管理员 |主题 102|帖子 472|积分 2562

    1. read_image (Image, 'C:/Users/Admin/Desktop/1.jpg')
    2. draw_spoke (Image, Regions, 3600, 30, 30, 15, ROIRows, ROICols, Direct)
    3. spoke (Image, Regions1, 30, 30, 15, 1, 20, 'all', 'max', ROIRows, ROICols, Direct, ResultRow, ResultColumn, ArcType)
    4. pts_to_best_circle (Circle, ResultRow, ResultColumn, 15, ArcType, RowCenter, ColCenter, Radius, StartPhi, EndPhi, PointOrder, ArcAngle)
    复制代码
    通过spoke算子可以得到圆,但是你的圆不是正规的圆啊,有偏差!

    发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    叹气
    2019-4-12 10:50
  • 签到天数: 38 天

    连续签到: 1 天

    [LV.5]常住居民I

    13

    主题

    58

    帖子

    174

    积分

    Rank: 1

    积分
    174

    切换助手验证会员

    QQ
     楼主| 发表于 2019-3-6 14:28:23 | 显示全部楼层

    试用员工 |主题 13|帖子 58|积分 174

    非常感谢,我也是对这个偏差搞的好头痛,已经第三天了

    发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    耍酷
    2019-5-28 15:39
  • 签到天数: 20 天

    连续签到: 1 天

    [LV.4]偶尔看看III

    7

    主题

    35

    帖子

    134

    积分

    Rank: 1

    积分
    134

    切换助手验证会员

    发表于 2019-3-6 15:20:05 | 显示全部楼层

    试用员工 |主题 7|帖子 35|积分 134

    绝地武士 发表于 2019-3-6 13:26
    通过spoke算子可以得到圆,但是你的圆不是正规的圆啊,有偏差!

    对,我也做成这样 我还以为我圆画错了

    发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    耍酷
    2019-5-28 15:39
  • 签到天数: 20 天

    连续签到: 1 天

    [LV.4]偶尔看看III

    7

    主题

    35

    帖子

    134

    积分

    Rank: 1

    积分
    134

    切换助手验证会员

    发表于 2019-3-6 15:23:35 | 显示全部楼层

    试用员工 |主题 7|帖子 35|积分 134

    zrp785962235 发表于 2019-3-6 14:28
    非常感谢,我也是对这个偏差搞的好头痛,已经第三天了

    用远心镜头

    发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    开心
    1 小时前
  • 签到天数: 192 天

    连续签到: 24 天

    [LV.7]常住居民III

    0

    主题

    38

    帖子

    434

    积分

    Rank: 2Rank: 2

    积分
    434
    发表于 2019-3-7 08:54:41 | 显示全部楼层

    正式员工 |主题 0|帖子 38|积分 434

    绝地武士 发表于 2019-3-6 13:26
    通过spoke算子可以得到圆,但是你的圆不是正规的圆啊,有偏差!

    请问这个spoke算子在哪?我在halcon中查找算子也没找到这个。谢谢

    发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    叹气
    2019-4-12 10:50
  • 签到天数: 38 天

    连续签到: 1 天

    [LV.5]常住居民I

    13

    主题

    58

    帖子

    174

    积分

    Rank: 1

    积分
    174

    切换助手验证会员

    QQ
     楼主| 发表于 2019-3-7 09:31:10 | 显示全部楼层

    试用员工 |主题 13|帖子 58|积分 174

    wwwttttyyyy 发表于 2019-3-6 15:20
    对,我也做成这样 我还以为我圆画错了

    好的,非常感谢您的解答,谢谢!

    发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    叹气
    2019-4-12 10:50
  • 签到天数: 38 天

    连续签到: 1 天

    [LV.5]常住居民I

    13

    主题

    58

    帖子

    174

    积分

    Rank: 1

    积分
    174

    切换助手验证会员

    QQ
     楼主| 发表于 2019-3-7 09:31:53 | 显示全部楼层

    试用员工 |主题 13|帖子 58|积分 174


    好的,非常感谢您的解答,谢谢!

    发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    点赞
    昨天 13:49
  • 签到天数: 398 天

    连续签到: 3 天

    [LV.9]以坛为家II

    102

    主题

    472

    帖子

    2562

    积分

    Rank: 9

    积分
    2562

    热心会员突出贡献切换助手验证会员最佳新人

    发表于 2019-3-7 11:30:05 | 显示全部楼层

    管理员 |主题 102|帖子 472|积分 2562

    一个土豆 发表于 2019-3-7 08:54
    请问这个spoke算子在哪?我在halcon中查找算子也没找到这个。谢谢

    这个属于外部算子,鸟叔封装的,下载地址:https://www.51halcon.com/thread-228-1-1.html

    发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!
