[已解决] 类圆量测

[复制链接]

该用户从未签到

3

主题

13

帖子

15

积分

Rank: 1

积分
15
发表于 2019-12-20 14:09:44 | 显示全部楼层 |阅读模式

51Halcon诚邀您的加入,专注于机器视觉开发与应用技术,我们一直都在努力!

您需要 登录 才可以下载或查看,没有账号?会员注册

x
本帖最后由 ShanRai 于 2019-12-27 13:58 编辑

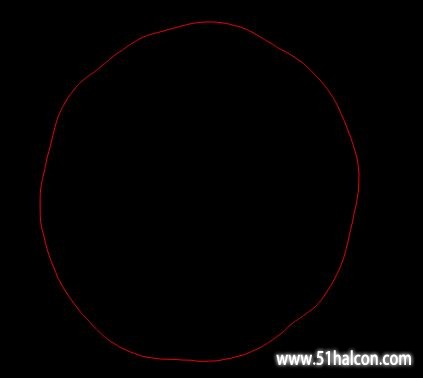

想对图中轮廓量测大小,类似求出半径或直径,但用smallest_circle和fit_ellipse_contour_xld量出的质与实际差异不少,
有看到spoke的算子,只是没法下载,想请问还有没有其他方法可以量测的准确些,谢谢


签到天数: 14 天

连续签到: 1 天

[LV.3]偶尔看看II

231

主题

1064

帖子

6956

积分

Rank: 9

积分
6956

热心会员突出贡献切换助手验证会员最佳新人

发表于 2019-12-20 14:44:41 | 显示全部楼层
1.对于非圆轮廓来说,没有半径一说,通常我们说的半径只针对圆,如果是椭圆就是长半轴和短半轴(圆是特殊的椭圆),对应特征的xld_ra和xld_rb;
2.楼主想要对这个轮廓拟合成圆???spoke这个算子利用的是测量原理,针对的是图像本身而非轮廓对象,但是可以获取轮廓上的点组,使用它的另外一个算子pts_to_best_circle进行拟合就好了!
(该算子属于spoke系列三个算子中最后一个拟合算子,本站有下)
核心代码:
  1. get_contour_xld (Contour, Row, Col)
  2. pts_to_best_circle (Circle, Row, Col, 'circle', Row, RowCenter, ColCenter, Radius, StartPhi, EndPhi, PointOrder, ArcAngle)
复制代码

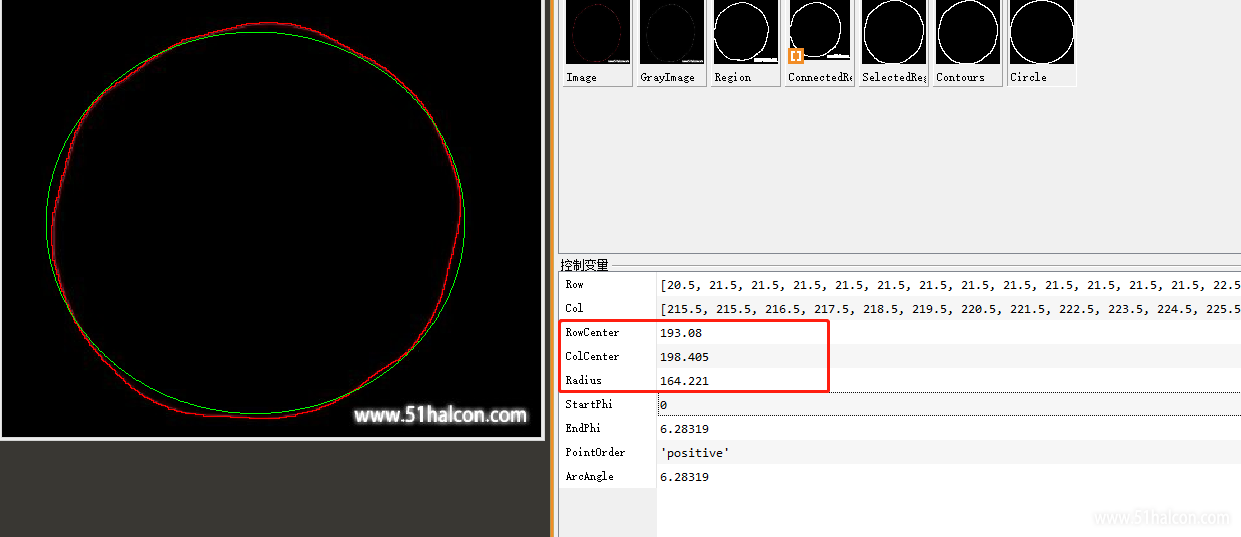

红色框里就是你要的半径数据:

评分

参与人数 1热心值 +1 收起 理由
ShanRai + 1

查看全部评分

该用户从未签到

3

主题

13

帖子

15

积分

Rank: 1

积分
15
 楼主| 发表于 2019-12-30 10:53:01 | 显示全部楼层
绝地武士 发表于 2019-12-20 14:44
1.对于非圆轮廓来说,没有半径一说,通常我们说的半径只针对圆,如果是椭圆就是长半轴和短半轴(圆是特殊的 ...

请问本站哪里可以下载,我找了几个百度云盘下载都显示页面不存在

签到天数: 14 天

连续签到: 1 天

[LV.3]偶尔看看II

231

主题

1064

帖子

6956

积分

Rank: 9

积分
6956

热心会员突出贡献切换助手验证会员最佳新人

发表于 2019-12-30 11:30:42 | 显示全部楼层
ShanRai 发表于 2019-12-30 10:53
请问本站哪里可以下载,我找了几个百度云盘下载都显示页面不存在

本站下载链接:https://www.51halcon.com/forum.p ... =228&fromuid=25
