C#联合Halcon测量环形零件的内径和外径

[复制链接]
  • TA的每日心情
    振奋
    2020-8-7 14:06
  • 签到天数: 6 天

    连续签到: 1 天

    [LV.2]偶尔看看I

    3

    主题

    11

    帖子

    30

    积分

    Rank: 1

    积分
    30
    发表于 2020-8-1 08:47:27 | 显示全部楼层 |阅读模式

    51Halcon诚邀您的加入,专注于机器视觉开发与应用技术,我们一直都在努力!

    您需要 登录 才可以下载或查看,没有帐号?会员注册

    x
    C#联合Halcon测量环形零件的内径和外径
    大佬们,能不能对初学者提供一些建议和意见?有类似的教程和代码吗?谢谢大佬

    1.发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    2.提问请组织好自己的逻辑,标题注明大概是什么问题,问题内容写详细,需提供问题症状、错误代码、截图、位置等等信息,不要让别人去猜你想问啥;

    3.如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    4.回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

    头像被屏蔽
  • TA的每日心情
    振奋
    2020-9-25 10:32
  • 签到天数: 7 天

    连续签到: 1 天

    [LV.3]偶尔看看II

    4

    主题

    23

    帖子

    60

    积分

    Rank: 1

    积分
    60
    发表于 2020-8-1 09:54:20 | 显示全部楼层
    提示: 该帖被管理员或版主屏蔽

    1.发帖求助前要善用论坛搜索功能,那里可能会有你要找的答案;

    2.提问请组织好自己的逻辑,标题注明大概是什么问题,问题内容写详细,需提供问题症状、错误代码、截图、位置等等信息,不要让别人去猜你想问啥;

    3.如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子分类或者标题前面加上【已解决】

    4.回报帮助你解决问题的坛友,右下角【免费评分】赠与对方视觉币和热心值,伸手党遭人唾弃,做一个热心并受欢迎的人!

  • TA的每日心情
    点赞
    前天 10:17
  • 签到天数: 700 天

    连续签到: 1 天

    [LV.9]以坛为家II

    150

    主题

    783

    帖子

    4671

    积分

    Rank: 9

    积分
    4671

    热心会员突出贡献切换助手验证会员最佳新人

    发表于 2020-8-1 10:07:16 | 显示全部楼层
    参考代码:

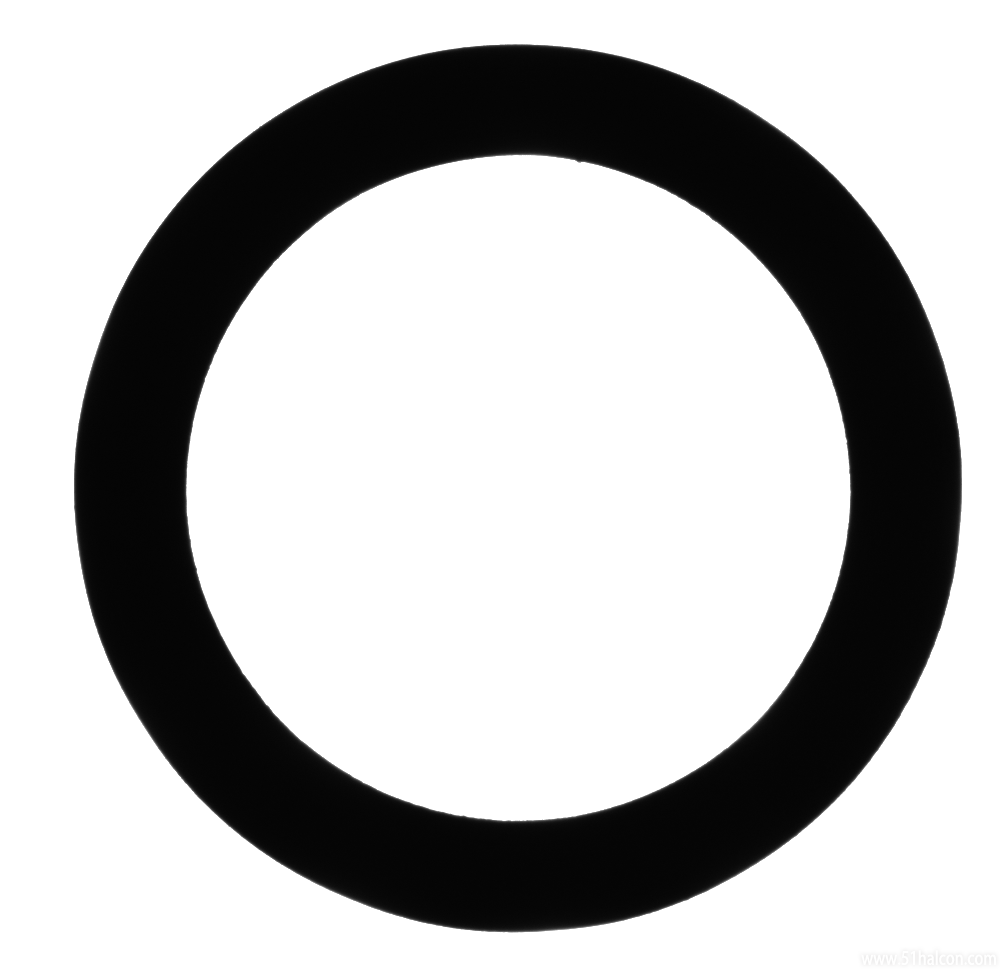

    1. read_image (Image, 'C:/Users/Admin/Desktop/140312sf3qxfxxfrcszfrl.png')
    2. binary_threshold (Image, Region, 'max_separability', 'dark', UsedThreshold)

    3. fill_up (Region, OuterCircle)
    4. difference (OuterCircle, Region, InnerCircle)

    5. *产生初步定位的参数(这里得到的半径是不能直接用的)
    6. region_features (InnerCircle, ['row','column','ra'], ValueInner)
    7. region_features (OuterCircle, ['row','column','ra'], ValueOuter)
    8. dev_display (Image)

    9. *开始测量圆环区域
    10. create_metrology_model (MetrologyHandle)
    11. get_image_size (Image, Width, Height)
    12. set_metrology_model_image_size (MetrologyHandle, Width, Height)
    13. add_metrology_object_circle_measure (MetrologyHandle, [ValueInner[0],ValueOuter[0]], [ValueInner[1],ValueOuter[1]], \
    14.                                      [ValueInner[2],ValueOuter[2]], 10, 2, 1, 30, ['measure_distance'], [40], Index)
    15. apply_metrology_model (Image, MetrologyHandle)
    16. get_metrology_object_result (MetrologyHandle, Index, 'all', 'result_type', 'all_param', Circle)
    17. get_metrology_object_result_contour (Contour, MetrologyHandle, Index, 'all', 1.5)
    18. clear_metrology_model (MetrologyHandle)

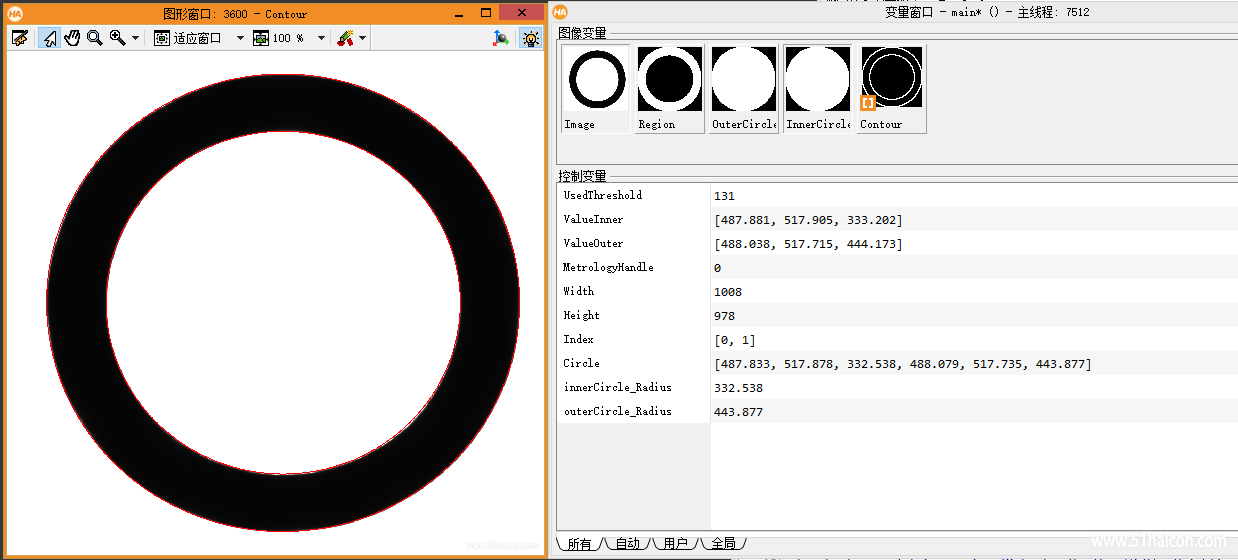

    19. *内圆半径
    20. innerCircle_Radius := Circle[2]
    21. *外圆半径
    22. outerCircle_Radius := Circle[5]
    复制代码
    最后导出到C#即可,根据C#语法和面向对象规则整理下代码!
