    OCR字符检测是指对刻印在产品或部件上的字符进行确认、辨别、判定的检测,在各类场合应用非常广泛。


    一、工作流程

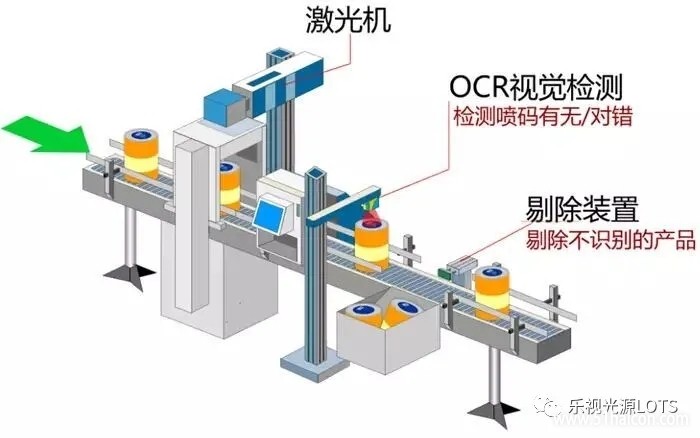

    1、在生产线上安装OCR字符检测系统。

    2、产品打码后,通过视觉传感器触发机器拍照,所得标签图片传入系统,系统对图片进行提取分析比较,判断产品是否存在漏打码,并核对生产批号等信息是否存在错漏。

    3、当检测到字符不合格产品时,系统发出声光报警并发出剔除信号。

    二、案例介绍

    乐视科技在长期的应用中积累了众多针对OCR检测的解决方案,以下为常用打光方案:

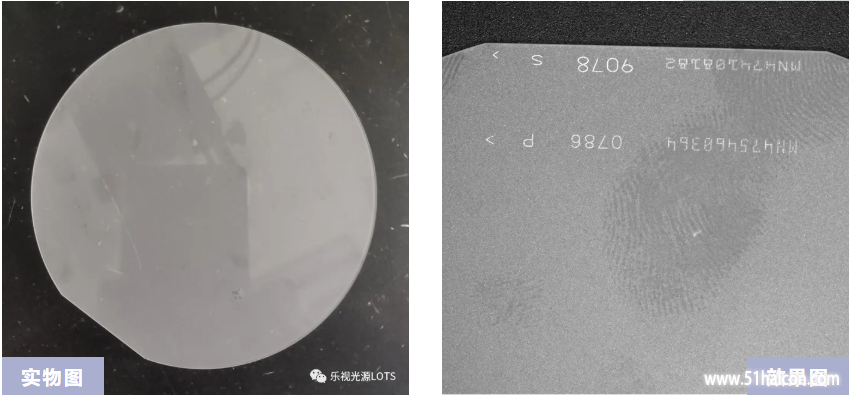

    1、晶元字符检测:产品表面磨砂不易反光,使用高角度环形光源把字符打亮,表面背景为灰黑,与白色字符对比明显。

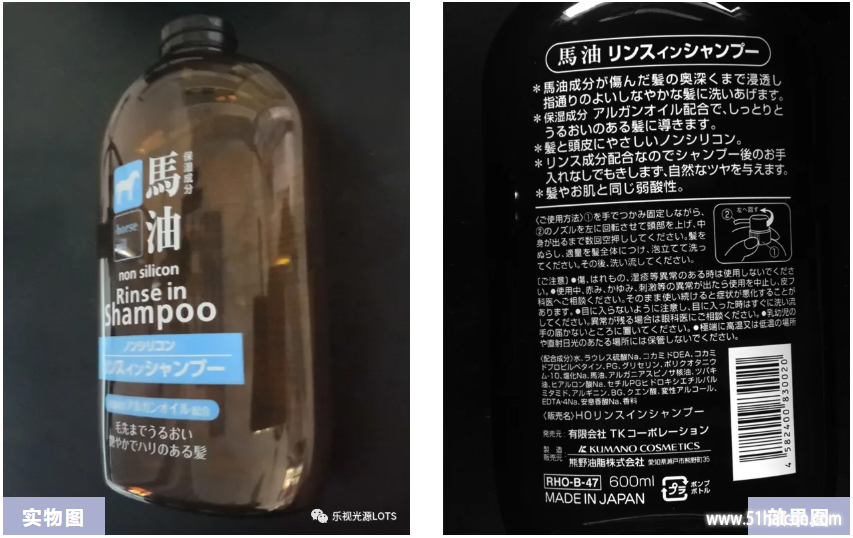

    2、洗发水瓶表面字符检测:产品表面光滑反光严重,使用条形光源侧面低角度对射把字符打亮,背景为黑,对比明显。

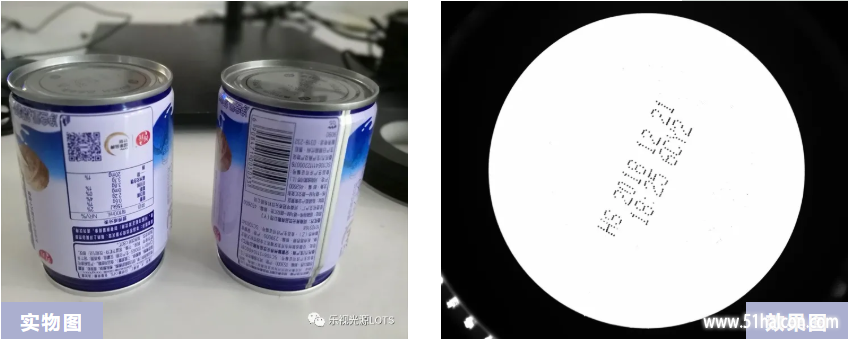

    3、食品罐头底部生产日期检测:产品表面凹凸光滑曲面,使用环形光源组合打光把底面整体打白,字符为黑,对比明显。

    机器视觉OCR字符检测,适用于各行各业。包装、3C电子、印刷、食品、运输行业等等,可见其应用广泛。光源作为视觉重要的一个系统配件,选好了、选对了光源能够使整个系统更加优化、提高检测效率,乐视科技光源种类较多,配备了专业的技术团队,可解决各种行业产品的检测需求。

    各位亲爱的小伙伴,以上的OCR检测方案大家都学会了吧?

    今天的分享就到这里了,感恩支持,我们下期再见。
