[已解决] 低对比度轮廓提取问题

[复制链接]
  • TA的每日心情
    开心
    2021-9-4 11:42
  • 签到天数: 9 天

    连续签到: 1 天

    [LV.3]偶尔看看II

    1

    主题

    8

    帖子

    24

    积分

    Rank: 1

    积分
    24
    发表于 2021-9-1 11:47:23 | 显示全部楼层 |阅读模式

    51Halcon诚邀您的加入,专注于机器视觉开发与应用技术,我们一直都在努力!

    您需要 登录 才可以下载或查看,没有帐号?会员注册

    x
    本帖最后由 stq002285 于 2021-9-2 08:45 编辑

    下面分别是原图和我想要提取的轮廓,由于灰度差异很小,目前没什么好方法,请教大家有没有遇到过类似的情况有好的解决方法,请不吝赐教,谢谢!

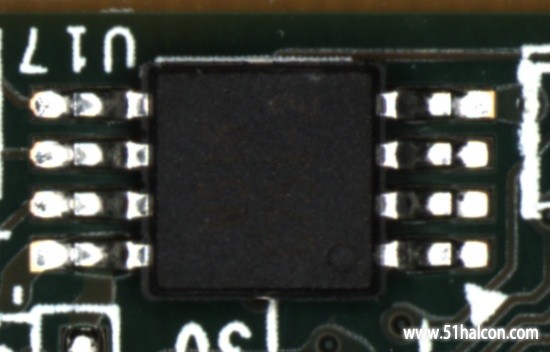

    原图:
    手动标记结果:





    该用户从未签到

    0

    主题

    9

    帖子

    54

    积分

    Rank: 1

    积分
    54
    发表于 2021-9-1 16:40:34 | 显示全部楼层
    找光源厂商把你想要提取的地方用光源打明显一点
  • TA的每日心情
    奋斗
    昨天 08:27
  • 签到天数: 487 天

    连续签到: 2 天

    [LV.9]以坛为家II

    0

    主题

    105

    帖子

    646

    积分

    Rank: 3

    积分
    646

    切换助手验证会员

    发表于 2021-9-2 08:27:27 | 显示全部楼层
    一个好的打光方案胜过牛逼的代码

    评分

    参与人数 1热心值 +1 收起 理由
    stq002285 + 1 我很赞同!

    查看全部评分

  • TA的每日心情
    开心
    2021-9-4 11:42
  • 签到天数: 9 天

    连续签到: 1 天

    [LV.3]偶尔看看II

    1

    主题

    8

    帖子

    24

    积分

    Rank: 1

    积分
    24
     楼主| 发表于 2021-9-2 08:43:53 | 显示全部楼层
    雾里看花 发表于 2021-9-2 08:27
    一个好的打光方案胜过牛逼的代码

    打光方案现在已经改不了,只能先用了,目前勉强找到了解决方法,先用吧。
  • TA的每日心情
    奋斗
    5 天前
  • 签到天数: 70 天

    连续签到: 4 天

    [LV.6]常住居民II

    1

    主题

    19

    帖子

    107

    积分

    Rank: 1

    积分
    107
    发表于 2021-9-7 18:13:05 | 显示全部楼层
    read_image (Blueroi, 'BlueROI.jpg')
    gen_rectangle1 (ROI_0, 186.116, 274.462, 283.528, 365)
    reduce_domain (Blueroi, ROI_0, ImageReduced)
    rgb1_to_gray (ImageReduced, GrayImage)
    scale_image_max (GrayImage, ImageScaleMax)
    scale_image (ImageScaleMax, ImageScaled, 3, 0)
    threshold (ImageScaleMax, Region1, 0, 60)
    dilation_circle (Region1, RegionDilation, 5.5)
    connection (RegionDilation, ConnectedRegions)
    select_shape (ConnectedRegions, SelectedRegions, 'area', 'and', 150, 99999)


    评分

    参与人数 1热心值 +1 收起 理由
    stq002285 + 1

    查看全部评分
